Характеристики
| Маркировка | 145А10/1,3.Т.380 |
|---|---|
| Развёрнутая длина | 1450 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 10 мм |
| Мощность | 1,3 кВт |
| Напряжение | 380 В |
| Код среды | T: неподвижный воздух и газы выше 450 °C |
| Форма по эскизу | Ф7 |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1370 мм |
|---|---|
| Расчётный ток | 3,4 А |
| Расчётное сопротивление в рабочем режиме | 111,1 Ом |
| Удельная поверхностная мощность (по активной длине) | 3,02 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 5 Вт/см² |
| Запас до предела ГОСТ | 40 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая жаропрочная сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Проверка перед заменой: что покажет мультиметр
Осмотрите оболочку и изоляцию: трещины, деформация, нагар и следы коррозии могут указывать на неисправность. Мультиметром проверьте целостность спирали и измерьте сопротивление.
Показание сопоставляют с паспортом нагревателя. Расчётное сопротивление в рабочем режиме не следует использовать как прямой норматив для проверки холодного ТЭН. Изоляцию проверяют отдельно, по требованиям оборудования.
- Перед установкой нового элемента очистите место крепления от загрязнений, накипи и ржавчины.
- Если маркировка не читается, снимите размеры и параметры со старого нагревателя или документации оборудования.
Подключение к трёхфазной сети
Для группового подключения ТЭН на 380 В в сеть 380/220 В применяют схему «треугольник». ТЭН на 220 В подключают по схеме «звезда», между фазой и нулём звезды подаётся 220 В.
При схеме «звезда» мощность ветвей должна быть одинаковой. Для равномерной нагрузки по фазам выбирают количество элементов, кратное трём.
- Перед подключением сверьте напряжение каждого ТЭН со схемой установки.
- Не смешивайте в одной схеме элементы с разной мощностью ветвей.
Изгиб и крепление сверяют с посадочным местом
У этого ТЭН указана форма по эскизу Ф7. При подборе проверяют форму после гибки и расстояния между выводами, чтобы элемент совпал с посадочным местом.
По заказу выполняем форму по эскизу, а также варианты крепления штуцером с гайкой или фланцем. ТЭН по размерам подбирают не только по развёрнутой длине, но и по габаритам после гибки.
- Для сверки крепления укажите резьбу или параметры фланца.
- Если есть чертёж, приложите его к заявке на ТЭН на заказ.

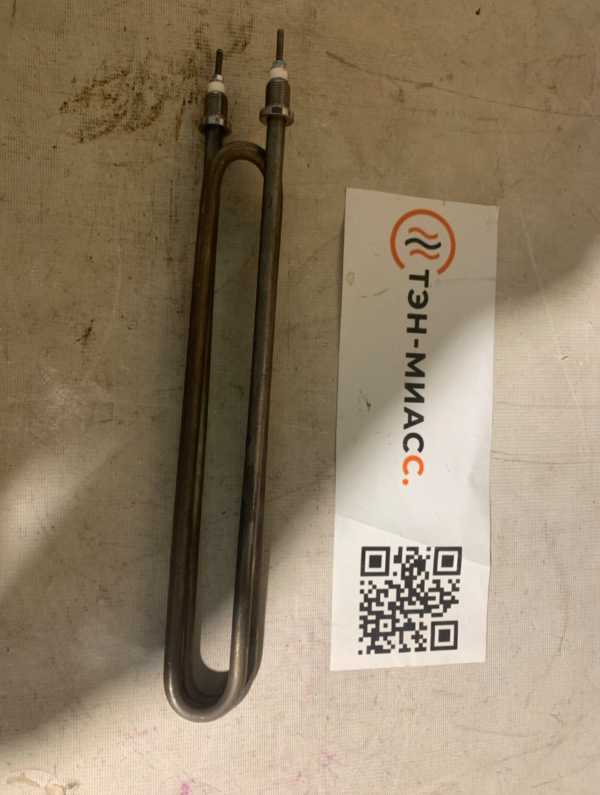

Что означает маркировка этого ТЭН
Маркировка: 145А10/1,3.Т.380. Развёрнутая длина составляет 1450 мм, длина контактного стержня в заделке - 40 мм, код A. Диаметр оболочки - 10 мм.
Мощность обозначена как 1,3 кВт, напряжение - 380 В. Код среды T соответствует неподвижному воздуху и газам выше 450 °C. Форма по эскизу обозначена Ф7.
- Для сверки старого элемента используйте маркировку и фактические размеры.
- Трубчатый электронагреватель по маркировке подбирают с учётом также среды и крепления.
Как читать расчётные параметры
Расчётный ток составляет 3,4 А. Это значение учитывают при выборе автомата и сечения провода, затем сверяют с параметрами всей электрической цепи.
Удельная поверхностная мощность по активной длине - 3,02 Вт/см². Предел для среды по ГОСТ 13268-88 составляет 5 Вт/см², запас до предела - 40 %. Рекомендуемый для этой среды материал оболочки по ГОСТ - нержавеющая жаропрочная сталь.
- Расчёт мощности ТЭН помогает оценить нагрузку и удельную поверхностную мощность.
- Расчётные параметры не заменяют проверку соответствия элемента условиям конкретной установки.
Какие данные нужны для подбора
Для подбора пришлите маркировку со старого ТЭН, если она сохранилась. Если обозначения нет, нужны размеры, мощность, напряжение, среда и сведения о креплении.
По этим данным можно подготовить ТЭН по размерам или по эскизу. Приложите фото старого элемента и, если возможно, модель оборудования.
- Развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и среда: вода, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления, резьба или параметры фланца, межосевое расстояние.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
Сверьте развёрнутую длину 1450 мм, диаметр оболочки 10 мм, мощность 1,3 кВт, напряжение 380 В, форму Ф7 и крепление. Совпадение только по маркировке не подтверждает посадку.
Можно ли изготовить замену по старому образцу без маркировки?
Да, для подбора нужны размеры, мощность и напряжение, сведения о среде и креплении. Приложите фото старого ТЭН и модель оборудования, если она известна.
Можно ли использовать этот ТЭН в воде или масле?
По маркировке код T соответствует неподвижному воздуху и газам выше 450 °C. Для воды или масла требуется подобрать исполнение под соответствующую среду.
Как проверить старый ТЭН?
Осмотрите оболочку на повреждения, нагар, деформацию и коррозию. Мультиметром проверьте целостность спирали и измерьте сопротивление; изоляцию проверяют отдельно по требованиям оборудования.
Что прислать для расчёта?
Маркировку или фото старого нагревателя, размеры и форму, мощность, напряжение, среду и данные о креплении. Если маркировка утрачена, укажите модель оборудования.
Как расшифровать обозначение 145А10/1,3.Т.380?
В маркировке указаны длина 1450 мм, контактный стержень в заделке 40 мм, диаметр оболочки 10 мм, мощность 1,3 кВт, напряжение 380 В и код среды T. Форма по эскизу обозначена Ф7.
