Характеристики
| Назначение по каталогу | Для подогревателя |
|---|---|
| Мощность | 1,2 кВт |
Как 1,2 кВт связаны с формой ТЭН
ТЭН для подогревателя имеет указанную мощность 1,2 кВт, но каталог не задаёт его развёрнутую длину и геометрию после гибки. Это разные параметры: развёрнутая длина описывает трубку до формовки, а длина и расположение участков после гибки определяют, как нагреватель размещается в узле. Чтобы повторить конфигурацию или изменить её, нужно зафиксировать оба вида размеров на эскизе.
- Мощность этого ТЭН: 1,2 кВт. Другие значения мощности в названии не указаны.
- Назначение по каталогу: подогреватель. Конкретная рабочая среда в названии не задана.
- Развёрнутая длина трубки для этого товара не указана. Её задают по чертежу или эскизу.
- Форма после гибки также не задана. По заказу возможно исполнение по эскизу, в том числе прямое, U-, M- или W-образное.
- Для установки ТЭН мощностью 1,2 кВт в узел подогревателя можно задать крепление со штуцером и гайкой либо фланцевое.
Что можно изменить в ТЭН мощностью 1,2 кВт
Для этого ТЭН мощностью 1,2 кВт по заказу можно задать геометрию, крепление, оболочку и способ подключения. Варианты, которых нет в названии каталога, указывают в задании: по ним нельзя делать вывод о штатной комплектации.

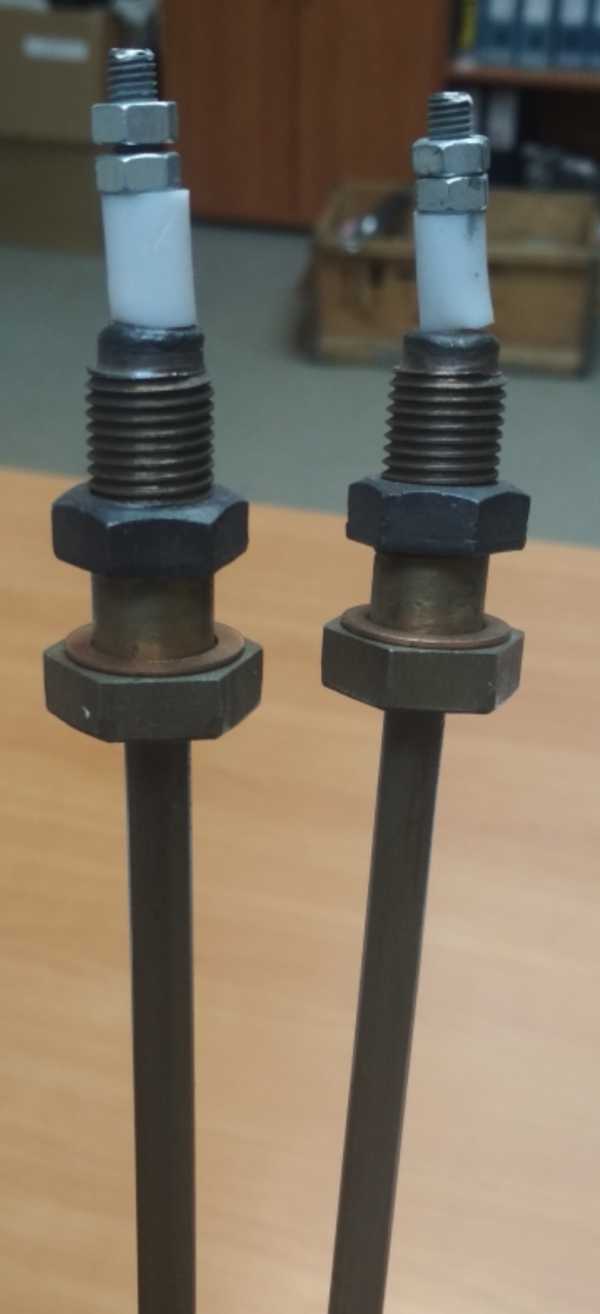

- Для установки ТЭН 1,2 кВт сейчас тип крепления не задан → в заказе можно указать штуцер с гайкой или фланец; резьбу выбирают под посадочное место подогревателя.
- Сейчас форма и длина не указаны → по заказу делаем прямой, U-, M-, W-образный, Г-образный, кольцевой или другой вариант по эскизу. Развёрнутую длину, радиус гиба и расстояния между участками задаём в чертеже.
- Для ТЭН мощностью 1,2 кВт материал оболочки в названии не обозначен → по заказу выбираем чёрную или нержавеющую сталь, медь, титан либо другой предусмотренный вариант. При необходимости для этого исполнения можно задать покрытие цинком или фторопластом.
- Для подключения ТЭН 1,2 кВт можно выбрать резьбовые контактные стержни с гайками или выводы проводом в термостойкой изоляции; тип выводов в названии не указан.
- В названии задана мощность 1,2 кВт → по заказу возможно изменить мощность и напряжение. Если габариты трубки при этом сохраняются, новую мощность рассчитывают с учётом выбранной среды и нагрузки на оболочку.
Условия работы важнее внешнего сходства
В подогревателе ТЭН работает внутри конкретного узла, поэтому для исполнения мощностью 1,2 кВт важно знать не только контур изгиба. Среда, движение жидкости или воздуха, посадочное место и способ подвода питания влияют на требуемую конструкцию. Примеры оборудования ниже показывают разные нагревательные узлы, но сами по себе не подтверждают совместимость с этим ТЭН.
- В дизельном предпусковом подогревателе элемент розжига находится в камере сгорания, а тепло передаётся охлаждающей жидкости через теплообменник. Для моделей 14ТС-10, 14ТС-10-12 и LongFei BT-8004 в описанных руководствах мощность элемента розжига отдельно не указана. Нагар, засорение форсунки и коррозия теплообменника относятся к причинам отказа оборудования, а не к подтверждённым характеристикам этого ТЭН.
- В подогревателе топливного фильтра нагреватель работает с дизельным топливом; для таких узлов указана мощность 150-160 Вт и питание 12-14,5 В. Это сведения об оборудовании, а не параметры ТЭН из карточки: его мощность указана как 1,2 кВт. Отложения парафина, вибрация и повреждение проводки могут привести к отказу узла.
- В поилке Farm Innovators HRB-20 нагреватель в основании обогревает клапан и прилегающую воду. Для этого оборудования описан низковольтный нагреватель около 20 Вт; наледь и попадание загрязнений в зону клапана могут повредить узел. Это не означает, что ТЭН мощностью 1,2 кВт подходит для такой поилки.
Что показать на эскизе ТЭН для подогревателя
Для ТЭН мощностью 1,2 кВт эскиз должен показывать не только общий силуэт. На нём важно различить развёрнутую длину трубки и её положение после гибки, иначе геометрия останется неоднозначной. Если нагреватель устанавливается в ограниченном пространстве, обозначьте контур узла и место крепления.
Добавьте к эскизу сведения о рабочей среде и подключении. Мощность 1,2 кВт известна из названия, но напряжение, материал оболочки, тип выводов и крепление в нём не указаны. Эти данные помогают определить исполнение, а не предположить его по внешнему виду.
- Развёрнутую длину трубки и форму после гибки с радиусами и расстояниями между участками.
- Посадочное место, вариант крепления и требуемую резьбу либо размеры фланца.
- Среду, напряжение, тип выводов и материал оболочки, если они заданы для узла.
Какие данные сверить перед заказом
Для ТЭН мощностью 1,2 кВт сначала сверьте геометрию: измерьте развёрнутую длину или нанесите на эскиз форму после гибки. Отдельно укажите диаметр трубки и расположение крепления. Если важны габариты в собранном узле, приложите размеры посадочного места, а не только общую длину нагревателя.
Затем укажите рабочие условия и исполнение, которые нужны именно этому подогревателю: среду, напряжение, крепление и тип выводов. Если маркировки на старом нагревателе нет, приложите фото и модель оборудования. Так можно обсуждать ТЭН по размерам, не принимая мощность 1,2 кВт за подтверждение совместимости с конкретным аппаратом.
Трубчатый электронагреватель с другой формой или материалом оболочки не становится автоматически взаимозаменяемым. Для подбора ТЭН сопоставляют размеры, посадку и электрические параметры; если конструкцию нужно изменить, укажите это отдельно в задании. По этим данным можно подготовить ТЭН на заказ с заданной развёрнутой длиной и конфигурацией после гибки.
Вопросы
Можно ли сделать ТЭН 1,2 кВт с другой резьбой или креплением?
Да, для ТЭН мощностью 1,2 кВт можно заказать штуцер с гайкой или фланец. Конкретное крепление выбирают по посадочному месту подогревателя.
Можно ли изменить выводы или длину контактного стержня?
По заказу для ТЭН 1,2 кВт возможны резьбовые контактные стержни с гайками либо выводы проводом в термостойкой изоляции. Требуемый вариант укажите в задании.
Можно ли изменить мощность или напряжение при тех же размерах?
Да, изменение возможно по заказу. У исходного ТЭН указана мощность 1,2 кВт; при других электрических параметрах и сохранении размеров новую мощность рассчитывают с учётом рабочей среды и нагрузки на оболочку.
Можно ли сделать ТЭН 1,2 кВт по старому образцу без маркировки?
Да, приложите фото старого нагревателя, его размеры и модель подогревателя. Укажите развёрнутую длину или форму после гибки и известные данные о подключении; мощность 1,2 кВт сама по себе не определяет геометрию.
Можно ли использовать ТЭН 1,2 кВт в другой среде?
Среду нужно указать при заказе, поскольку материал оболочки и нагрузку на неё подбирают с учётом условий работы. Название подтверждает мощность 1,2 кВт и назначение для подогревателя, но не задаёт конкретную среду.
Подойдёт ли ТЭН 1,2 кВт к моей модели оборудования?
По одному совпадению мощности определить совместимость нельзя. Для подогревателя нужны данные о посадке, развёрнутой длине, форме после гибки, креплении и электрических параметрах.
