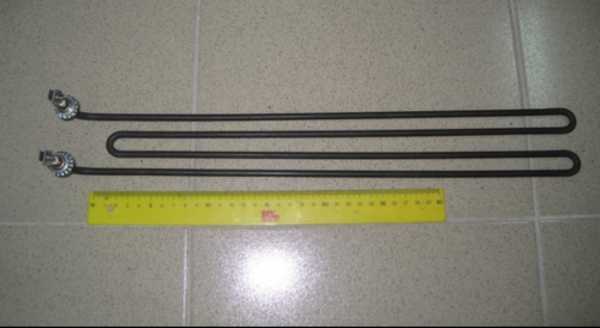

ТЭН для грилей TECNOINOX GD 35E7/47/4FE7/707/87/8FE7/357/47/4FE7

Характеристики

Где стоит такой нагреватель

Как изгиб ТЭН связан с работой гриля

Каталожное обозначение относится к грилям TECNOINOX GD 35E7/47/4FE7/707/87/8FE7/357/47/4FE7. В названии нет чертежа узла, развёрнутой длины, диаметра трубки или контура после гибки. Поэтому одного обозначения модели недостаточно, чтобы определить геометрию старого элемента: её сверяют по самому ТЭН и месту установки.

У контактных грилей трубчатые нагреватели могут находиться под металлической жарочной поверхностью. Она может быть разделена на независимые зоны нагрева, поэтому при фиксации формы ТЭН для TECNOINOX GD важно не только измерить трубку, но и отметить, как её изгибы расположены относительно зоны нагрева, крепления и выводов.

Развёрнутая длина описывает длину трубки до придания формы. Размер по контуру после гибки показывает, как нагреватель занимает пространство в узле. Эти значения не взаимозаменяемы: если известна только длина по контуру, по ней нельзя однозначно восстановить длину трубки; если известна только развёрнутая длина, остаётся неизвестным направление и расположение изгибов. Для заказа ТЭН по размерам к TECNOINOX GD полезно зафиксировать оба параметра и приложить фото.

По справочнику контактных грилей, жировой нагар на жарочной поверхности ухудшает передачу тепла к расположенному снизу ТЭН. В местах скопления нагара возможен локальный перегрев. Это описание возможного отказа узла, а не установленная причина выхода из строя конкретного нагревателя TECNOINOX.

Для контактных грилей в справочнике указано электронное управление температурой поверхности в диапазоне 60-220 °C. Это характеристика оборудования, а не ТЭН для TECNOINOX GD: рабочая температура нагревателя в каталожном названии не приведена.

• В справочнике контактных грилей приведены модели Hurakan HKN-PE22R и HKN-140. В этих грилях трубчатый нагреватель может стоять под рабочей поверхностью; модели служат примерами устройства оборудования, а не обозначениями ТЭН TECNOINOX.
• Для грилей-саламандр указаны Hurakan HKN-SAL450MBM, HKN-SAL600MBM и HKN-SLE570. Это также примеры оборудования с жарочной поверхностью, а не перечень моделей, для которых подтверждена совместимость каталожного ТЭН TECNOINOX GD.
• Если на жарочной поверхности образовался нагар, его влияние на теплопередачу оценивают отдельно от состояния снятого нагревателя. Для подбора замены к TECNOINOX GD всё равно нужны размеры и форма именно старого элемента.

Замена: сохраните контур до снятия

При замене ТЭН в гриле TECNOINOX GD 35E7/47/4FE7/707/87/8FE7/357/47/4FE7 сначала зафиксируйте положение элемента и его геометрию. Так проще передать на подбор не только общую длину, но и те особенности гибки, от которых зависит размещение нагревателя в узле.

1. Отключите гриль от электропитания и дождитесь остывания. До демонтажа сфотографируйте ТЭН в установленном положении, крепление и расположение выводов.
2. Снимите старый элемент с учётом конструкции оборудования. До записи его формы не выпрямляйте трубку и не подгибайте её: изменение контура затруднит сравнение с посадочным местом.
3. Измерьте развёрнутую длину и отдельно зафиксируйте форму после гибки. Если доступно, запишите длину по контуру, направление изгибов, радиусы и межосевое расстояние. Эти данные относятся к геометрии конкретного ТЭН, а не к общему обозначению TECNOINOX GD.
4. Сверьте диаметр трубки, тип крепления, положение выводов и маркировку. Мощность и напряжение в названии каталожной позиции отсутствуют, поэтому не переносите их предположительно: найдите маркировку на старом нагревателе или данные в документации.
5. Передайте для подбора обозначение модели гриля, фотографии и записанные размеры. Уточните, требуется ли повторить прежнюю развёрнутую длину и контур или задано новое исполнение для узла TECNOINOX GD.
6. После установки проверьте, что ТЭН закреплён и расположен в предусмотренном месте, не касается соседних частей узла и не изменил форму при монтаже. Затем проверьте работу гриля в штатном режиме.

Как задать исполнение для TECNOINOX GD

Для каталожного ТЭН к TECNOINOX GD не указаны развёрнутая длина, форма, крепление, материал оболочки, выводы, мощность и напряжение. Поэтому в заказе эти характеристики задают отдельно: не следует считать их известными только по серии оборудования. По заказу делаем трубчатый электронагреватель с согласованной геометрией и выбранными параметрами.

• Форма и длина для TECNOINOX GD не заданы. Можно выбрать прямую форму, U-, W-, M- или Г-образный изгиб, «скрепку», кольцо, спираль, оребрённое исполнение либо вариант по эскизу. Укажите развёрнутую длину отдельно от контура после гибки, а также радиус изгиба и межосевое расстояние, если эти размеры важны для установки.
• Крепление в названии гриля не указано. Для конкретного узла можно задать штуцер с гайкой или фланец. Если выбран штуцер, сообщите необходимую резьбу: для заказа доступны метрические М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2. Каталожная позиция TECNOINOX сама по себе не указывает, какой вариант установлен на старом элементе.
• Материал оболочки ТЭН TECNOINOX GD в названии не определён. По заданию можно выбрать чёрную сталь, нержавеющую сталь AISI 304, AISI 316, 12Х18Н10Т, жаропрочную сталь, медь или титан. Если для узла требуется поверхность с покрытием, отдельно укажите цинк или фторопласт; эти варианты не следует принимать за исполнение нагревателя по умолчанию.
• Выводы каталожного ТЭН TECNOINOX GD не описаны. В заказе можно указать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Одновременно сообщите расположение выводов относительно изгиба, чтобы согласовать их положение с формой элемента.
• Мощность и напряжение для этой позиции в каталожном обозначении отсутствуют. Для подбора укажите значения с маркировки старого ТЭН или из документации гриля. Если требуется другое значение при сохранении геометрии, расчёт мощности ТЭН выполняют с учётом удельной нагрузки на оболочку и рабочей среды.
• Для заказа можно дополнительно задать встроенный термовыключатель или термостат. Диаметр оболочки также не указан в названии TECNOINOX GD; его включают в требования к исполнению, если размер известен и должен быть сохранён.

Где используют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в электрических воздушно-тепловых завесах: они подогревают поток у дверного или воротного проёма. В термоупаковочном туннеле горячий воздух усаживает плёнку вокруг готовой продукции, а в промышленном сушильном барабане вентилятор прогоняет нагретый воздух через вращающийся барабан с бельём.

В электронагревателях горячей регенерации адсорбционных осушителей нагрев используют для восстановления адсорбента в потоке воздуха или газа. В тигельной плавильной печи нагревается воздух между корпусом и тиглем; в обогревателе кабины крана, экскаватора или бульдозера подогревается воздух кабины. Это процессы с подобными трубчатыми нагревателями, тогда как данная каталожная позиция обозначена для грилей TECNOINOX GD и требует подбора по геометрии своего узла.

Что прислать для подбора к TECNOINOX GD

Укажите модель гриля из обозначения TECNOINOX GD 35E7/47/4FE7/707/87/8FE7/357/47/4FE7 и приложите фото старого нагревателя в узле и после снятия. Добавьте маркировку, развёрнутую длину, контур после гибки, диаметр трубки, крепление, положение выводов, мощность и напряжение. Эти данные помогут согласовать тэн на заказ именно для нужного исполнения, не приписывая каталожному названию отсутствующие характеристики.
