ТЭН СТ 0-1 220 В 12 для нагрева дражевого котла

Характеристики

Что означает маркировка ТЭН СТ 0-1 220 В 12

Для замены ТЭН СТ 0-1 важно разделить сведения из названия и параметры, которые предстоит уточнить. Обозначение 12 без пояснения не задаёт ни длину, ни мощность, ни присоединение.

Название товара определяет назначение для дражевого котла и напряжение 220 В. Остальные характеристики нужно проверять по старому нагревателю и месту его установки, а не выводить из обозначения.

• СТ 0-1 - обозначение товара в каталоге. Его можно сопоставить с маркировкой старого элемента, но оно не заменяет данные о размерах.
• 220 В - указанное напряжение ТЭН для дражевого котла. Мощность в названии не приведена, поэтому по одному напряжению её определить нельзя.
• Число 12 указано без единицы измерения. Не трактуйте его как длину, диаметр, мощность или размер резьбы.
• Назначение по каталогу - нагрев дражевого котла. Форма и положение нагревателя в конкретном узле в названии не раскрыты.
• Тип крепления, материал оболочки, геометрия и параметры выводов не указаны. Их нужно согласовать отдельно.

Какие исполнения можно задать для этого ТЭН

Для ТЭН СТ 0-1 в каталоге зафиксировано напряжение 220 В, а конструктивные параметры можно согласовать по заказу. Исполнение подбирают под узел дражевого котла, учитывая место установки и способ подключения.

• Крепление ТЭН СТ 0-1 в названии не задано → можно согласовать штуцер с гайкой либо фланец. Для штуцера укажите размер ответной резьбы, для фланца - присоединительные размеры узла.
• Параметры электрического подключения в названии не приведены, кроме напряжения 220 В → по заказу можно задать контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Укажите, как подключён старый элемент и где расположена клеммная часть.
• Материал оболочки ТЭН СТ 0-1 в каталоге не указан → если нагреватель работает в воде, можно согласовать медь, AISI 304 или 12Х18Н10Т. Для воды с повышенной жёсткостью или содержанием солей можно выбрать AISI 316 либо титан.
• Напряжение базового исполнения ТЭН СТ 0-1 - 220 В → по заказу можно задать другое напряжение и мощность. Вместе с ними сообщите условия работы и геометрию нагревателя.

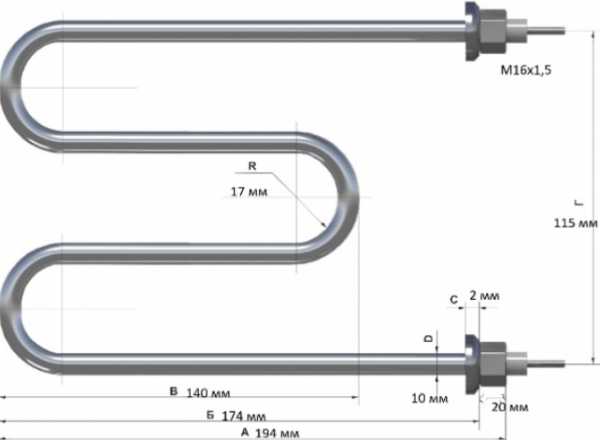

• Форма и длина ТЭН СТ 0-1 не указаны → по заказу можно задать прямое, U-, W-, M- или Г-образное исполнение, а также форму по эскизу. Проверьте контур установки и свободное пространство в котле.

Напряжение 220 В и выбор мощности для ТЭН СТ 0-1

У ТЭН СТ 0-1 подтверждено напряжение 220 В, но мощность в названии отсутствует. Обозначение 12 нельзя использовать вместо значения мощности: электрическую нагрузку старого элемента следует найти в его маркировке или документации на дражевый котёл.

Если для котла нужен нагреватель с другой мощностью, её можно задать по заказу от 100 Вт. Для исполнения с теми же размерами учитывают рабочую среду и пересчитывают нагрузку на оболочку. Поэтому вместе с мощностью нужно указать, где и в каких условиях будет работать ТЭН.

Для ТЭН СТ 0-1 можно согласовать напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Это варианты исполнения по заказу, а не дополнительные характеристики базового товара: в каталожном названии указано только 220 В.

До заказа сравните требуемые параметры питания с данными котла. Если на старом элементе сохранилась только маркировка СТ 0-1 220 В 12, этого недостаточно, чтобы определить тепловую нагрузку. Передайте значение мощности отдельно и уточните размеры нагревателя.

Как трубчатый электронагреватель стоит в котлах

ТЭН СТ 0-1 предназначен для дражевого котла, но положение элемента и устройство котла в исходных данных не описаны. Перед заменой выясните, погружён ли нагреватель в рабочую среду или установлен в отдельной полости, как он закреплён и куда направлены выводы. Это поможет задать форму и крепление для конкретного узла.

В другом оборудовании трубчатый электронагреватель устанавливают, например, в котлах КПЭМ-60-О, КПЭМ-100-О и КПЭМ-160-О, а также в кормозапарниках ВКС-3М. В таких котлах блок ТЭН размещается в водяной полости, а нагретая вода и пар передают тепло содержимому варочного бака. Это примеры оборудования, а не подтверждение совместимости ТЭН СТ 0-1 с перечисленными моделями.

• В котле с водяной полостью накипь может снижать теплоотдачу и приводить к локальному перегреву трубки.
• Если нагреватель работает без достаточного количества воды, возможен перегрев. При частичной утечке защита от сухого хода не всегда успевает предотвратить его.
• Для блоков ТЭН в отопительных котлах среди причин отказа также указаны накипь, работа без воды и электрохимическая коррозия при сочетании разнородных металлов в обвязке.

Водяной ТЭН СТ 0-1: накипь и сухой ход

По названию нельзя установить, контактирует ли оболочка ТЭН СТ 0-1 непосредственно с водой. Если в дражевом котле используется водяной контур, уточните его устройство и состав воды: эти сведения нужны для выбора материала и рабочих параметров нагревателя.

• Укажите, нагревает ли ТЭН СТ 0-1 воду напрямую или установлен в отдельной полости котла.
• Если оболочка контактирует с водой, сообщите о её жёсткости и содержании солей. Для таких условий среди исполнений ТЭН СТ 0-1 можно рассмотреть AISI 316 или титан.
• Для других водяных условий можно согласовать медь, AISI 304 или 12Х18Н10Т. Это варианты заказа, а не установленная характеристика товара.
• При работе в водяной полости учитывайте накипь: отложения ухудшают передачу тепла от оболочки и могут вызвать локальный перегрев.
• Сообщите, возможна ли утечка или снижение уровня воды вокруг нагревателя. Для ТЭН СТ 0-1 важно учесть фактический режим заполнения котла.
• Если котёл оборудован защитой от сухого хода, укажите это при согласовании. Также сообщите, как поддерживается уровень воды в узле.

Что снять со старого ТЭН для замены

Чтобы подобрать ТЭН СТ 0-1 для дражевого котла, подготовьте параметры, которых нет в каталожном названии. По этим данным можно согласовать исполнение для конкретного места установки, не предполагая размеры по обозначению 12.

• Запишите маркировку старого ТЭН, включая надписи у вывода и на штуцере. Отдельно отметьте, совпадают ли обозначения СТ 0-1 и 220 В.
• Измерьте развёрнутую длину или длину с учётом изгибов, диаметр трубки и форму нагревателя.
• Найдите мощность старого элемента: для ТЭН СТ 0-1 она не указана в названии и не определяется по числу 12.
• Запишите конструкцию крепления, размер резьбы или параметры фланца, а также межосевое расстояние, если оно предусмотрено.
• Укажите рабочую среду и модель дражевого котла. На снимке покажите форму нагревателя, точки крепления и расположение подключений.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
