Характеристики
| Назначение | Для водяного котла |
|---|---|
| Обозначение | MB 150 |
| Марка оборудования | Warmeteknikk |
| Мощность | 20 кВт |
Что означает обозначение MB 150 Warmeteknikk
По каталожному названию это ТЭН для котла MB 150 Warmeteknikk мощностью 20 kW. Другие конструктивные параметры в названии отсутствуют: по нему нельзя определить длину и форму трубки, диаметр, материал оболочки, напряжение, вид выводов или крепёж. Поэтому одного совпадения по обозначению MB 150 и мощности недостаточно, чтобы подтвердить, что нагреватель встанет на место прежнего. Для замены важно сопоставить каталожные данные с маркировкой и фактической конструкцией старого элемента. Так сохраняется исходное назначение - нагрев воды в котле - без предположений о неподтверждённых размерах.
Какие исполнения задать для ТЭН 20 kW
Для заказа исполнения MB 150 Warmeteknikk задайте параметры, которых нет в названии, и отдельно укажите, сохраняется ли мощность 20 kW.
- Посадка этого ТЭН в каталоге не описана. Для замены можно выбрать штуцер с гайкой или фланцевое крепление; у штуцера задают резьбу по посадочному месту котла. В доступных исполнениях есть, например, М22х1,5 и G1.
- У ТЭН MB 150 не указан тип электрических выводов. Для версии на 20 kW доступны контактные стержни с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции; длину холодной зоны задают отдельно.
- Материал оболочки для исходного элемента не приведён. Для заказа водяного ТЭН можно задать медь, AISI 304 или 12Х18Н10Т; если в котле используется жёсткая или солёная вода, доступны также AISI 316 и титан.
- В каталоге для MB 150 указано 20 kW. Если нужна другая мощность, её задают вместе с напряжением из доступных исполнений: например, 220 или 380 В. При изменении мощности для заданной длины подбирают нагрузку на оболочку с учётом рабочей среды.
- Длина и форма ТЭН MB 150 не указаны. По заказу можно задать прямую, U-, W-, M- или Г-образную форму, кольцо, скрепку, спираль либо оребрённое исполнение; также указывают радиус гиба и межосевое расстояние.
- Для исполнения мощностью 20 kW дополнительно можно заказать встроенный термовыключатель или термостат.
Варианты оболочки для водяного ТЭН
В названии MB 150 Warmeteknikk указан водяной котёл, но не материал трубки. В заказе на ТЭН мощностью 20 kW материал оболочки выбирают по воде: для обычной водяной среды предусмотрены медь, AISI 304 или 12Х18Н10Т. При жёсткой либо солёной воде можно указать AISI 316 или титан. Ни один из этих материалов нельзя считать установленным на исходном ТЭН без осмотра или маркировки.
Подбор материала не заменяет проверку размеров. Для замены элемента на 20 kW также нужны длина, форма и диаметр трубки, а для монтажа - тип крепления и параметры выводов. Если одновременно меняют мощность при сохранении длины, учитывают нагрузку на оболочку и условия работы в воде. Без геометрии старого нагревателя нельзя назвать готовый вариант с другими параметрами.
Таким образом, заказ на водяной ТЭН MB 150 может сохранить мощность 20 kW и предусматривать иной материал оболочки либо включать изменение нескольких параметров. В задании их лучше разделить: отдельно обозначить свойства воды, требуемый материал, размеры и электрические данные. Это позволяет обсуждать исполнение для конкретного котла, не приписывая модели неуказанные характеристики.
Узел установки и возможные причины отказа
Для MB 150 Warmeteknikk указано назначение для водяного котла, но конструкция его посадочного узла не приведена. В других отопительных котлах встречается блок ТЭН для электрокотла, который устанавливают в резьбовую бобышку или обвязку; это пример устройства оборудования, а не подтверждение такого крепления у рассматриваемого ТЭН. В справочнике среди примеров указаны Каракан 10ТПЭ-3, Эван WARMOS TT-25К и Теплодар Куппер ПРО-22 (2.0). Совместимость с ТЭН MB 150 мощностью 20 kW по этому перечню не подтверждена.
Для котлов с водяной рубашкой нагреватель может находиться в отдельном блоке, а тепло к содержимому передаётся через воду и пароводяную рубашку. В качестве примеров кормового оборудования приведены КПЭМ-60-О, КПЭМ-100-О и ВКС-3М. Это другие модели и узлы, не заявленные как место установки ТЭН MB 150. При диагностике водяной системы учитывают накипь, работу без воды и электрохимическую коррозию при контакте разнородных металлов.
- Накипь на оболочке ухудшает передачу тепла воде и может вызвать локальный перегрев.
- При сухом ходе перегревается спираль; повреждение может затронуть внутренний изолирующий наполнитель и оболочку.
- В водяной обвязке контакт разнородных металлов может привести к электрохимической коррозии.
Накипь и сухой ход у ТЭН для воды
Для ТЭН MB 150 Warmeteknikk мощностью 20 kW состояние воды важно и при подборе материала оболочки, и при оценке причин отказа. Накипь снижает теплоотдачу от нагревательной поверхности. Для жёсткой или солёной воды в вариантах исполнения указаны AISI 316 и титан; для других условий доступны медь, AISI 304 и 12Х18Н10Т. Материал самого исходного элемента в каталожном названии не указан.
Не менее важно исключить включение без воды. При сухом ходе нагревательная спираль перегревается, а изолирующий наполнитель и оболочка могут повреждаться. В названии ТЭН на 20 kW наличие защиты от сухого хода не заявлено, поэтому считать её предусмотренной нельзя. Если для выбранного исполнения нужна дополнительная защита, по заказу можно предусмотреть термовыключатель или термостат.
Что сообщить для замены ТЭН MB 150

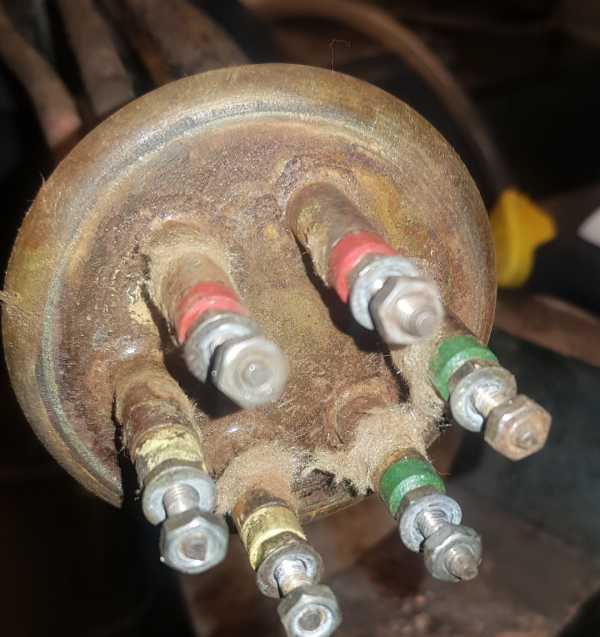

Для подбора трубчатого электронагревателя на замену MB 150 Warmeteknikk мощностью 20 kW сообщите маркировку старого ТЭН, его длину или развёрнутую длину, форму после гибки, диаметр трубки, напряжение и среду. Уточните крепление: штуцер с резьбой или фланец; для фланцевого варианта укажите межосевое расстояние, если оно есть. Фото старого элемента и оборудования поможет сопоставить исполнение. Отдельно отметьте, сохраняются ли 20 kW, какой материал оболочки нужен и какие выводы должны быть у нового водяного ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли для ТЭН MB 150 задать другую резьбу или крепление?
Да. Для исполнения мощностью 20 kW можно указать штуцер с гайкой или фланец. Резьбу и размер крепления задают по посадочному месту котла.
Можно ли изменить выводы у ТЭН мощностью 20 kW?
Можно выбрать контактные стержни с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Для MB 150 отдельно задают длину холодной зоны.
Можно ли заказать другое напряжение или мощность вместо 20 kW?
Да, при заказе можно задать другие электрические параметры. Если длина ТЭН MB 150 сохраняется, нагрузку на оболочку пересчитывают для выбранной мощности и воды.
Можно ли подобрать ТЭН MB 150 без маркировки старого элемента?
Для исполнения на 20 kW передайте фото и размеры старого нагревателя: длину, диаметр трубки, форму и крепление. Также укажите напряжение и среду.
Какую оболочку выбрать для водяного ТЭН мощностью 20 kW?
Для воды доступны медь, AISI 304 и 12Х18Н10Т; для жёсткой или солёной воды - AISI 316 и титан. Материал исходного ТЭН MB 150 в названии не указан.
Подойдёт ли ТЭН MB 150 к другой модели котла?
Название указывает водяной котёл MB 150 Warmeteknikk и мощность 20 kW, но не содержит посадочных размеров. Каракан 10ТПЭ-3, WARMOS TT-25К и КПЭМ-60-О приведены как примеры другого оборудования, совместимость с ними не подтверждена.
