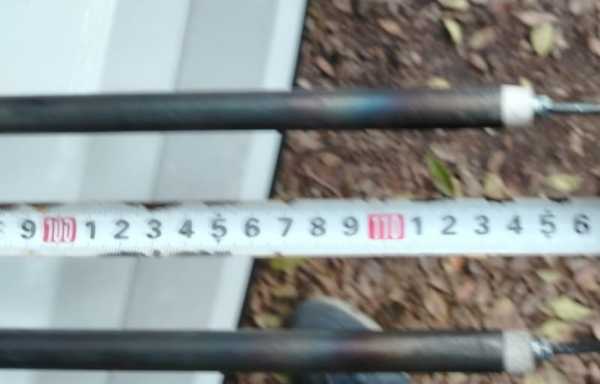

Характеристики
| Мощность | 1 кВт |
|---|---|
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 4,5 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 48,4 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Как читать параметры ТЭН 1 кВт, 220 В
В названии этого ТЭН указаны электрические параметры, но не длина, среда и крепление. При заказе эти характеристики задают отдельно.
- Мощность 1 кВт и напряжение 220 В определяют электрические параметры изделия.
- Расчётный ток составляет 4,5 А.
- Расчётное сопротивление в рабочем режиме составляет 48,4 Ом.
- Развёрнутую длину указывают до гибки, а габариты после гибки нужны для проверки посадки в узел.
- Среду и крепление следует указать отдельно: в названии товара этих данных нет.
Как изменить исполнение ТЭН 1 кВт, 220 В
Для этого ТЭН на заказ можно задать крепление, выводы и геометрию. Текущие варианты этих параметров в названии не указаны.
- Крепление не указано → по заказу делаем штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2 либо фланец; размер определяем по старому ТЭН.
- Выводы не указаны → по заказу делаем контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции; длину холодной зоны задаём по старому ТЭН.
- Материал оболочки не указан → по заказу делаем оболочку из чёрной стали, нержавеющей стали AISI 304 или AISI 316, стали 12Х18Н10Т, жаропрочной стали, меди или титана; возможно покрытие цинком или фторопластом.
- Указаны 1 кВт и 220 В → по заказу делаем мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; при сохранении размеров пересчитываем мощность под среду.
- Форма и длина не указаны → по заказу делаем прямой ТЭН, U-, W-, M- или Г-образный, в форме скрепки, кольца, спирали, оребрённый либо по эскизу; длину, радиус гиба и межосевое расстояние задаём по старому образцу или эскизу.
- Дополнений в названии нет → по заказу встраиваем термовыключатель или термостат.
Эскиз: отдельно длина до гибки и габариты после неё
Для ТЭН 1 кВт, 220 В на эскизе указывают развёрнутую длину трубки до изгиба и форму изгиба. Отдельно проставляют габариты после гибки: расстояние между концами, высоту и межосевое расстояние параллельных участков.
Чтобы изготовить трубчатый электронагреватель без образца, также нужны диаметр и материал оболочки, длина холодной зоны или контактного стержня и тип крепления. Среду укажите отдельно: от неё зависит выбор оболочки.
На эскизе зафиксируйте, какие размеры являются посадочными. Мощность и напряжение для этой карточки заданы как 1 кВт и 220 В; другие значения согласуют как отдельное исполнение.
Что сверить перед заказом ТЭН по размерам
Для повторения ТЭН 1 кВт, 220 В сопоставьте параметры с маркировкой старого нагревателя и размерами посадочного места. Если маркировки нет, приложите эскиз или фото с размерами.
Укажите отличия от имеющегося изделия. В частности, отдельно отметьте развёрнутую длину, форму после гибки, крепление и выводы.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность 1 кВт и напряжение 220 В либо требуемые отличающиеся значения.
- Резьба или тип крепления, выводы и длина холодной зоны.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать такой же ТЭН с другой резьбой или креплением?
Да. По заказу делаем штуцер с гайкой или фланец; резьбу и размер крепления определяем по старому ТЭН или посадочному месту.
Можно ли изменить выводы или длину контактного стержня?
Да. Возможны контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Длину холодной зоны задаём по старому образцу.
Можно ли сделать другую мощность или напряжение при тех же размерах?
Да, параметры можно задать при заказе. При тех же размерах другую мощность пересчитываем с учётом среды и нагрузки на оболочку.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да. Приложите фото и размеры: развёрнутую длину или форму после гибки, диаметр трубки, крепление и выводы. Укажите требуемые мощность и напряжение.
Можно ли использовать этот ТЭН в другой среде?
Среда для исполнения 1 кВт, 220 В в названии не указана. Сообщите, будет ли это вода, воздух или масло: материал оболочки и мощность подбирают с учётом условий работы.
Подойдёт ли ТЭН 1 кВт, 220 В к моему оборудованию?
По одному напряжению и мощности совместимость не определить. Сверьте маркировку старого нагревателя, длину, форму изгиба, крепление и выводы; модели оборудования для этого ТЭН не указаны.
