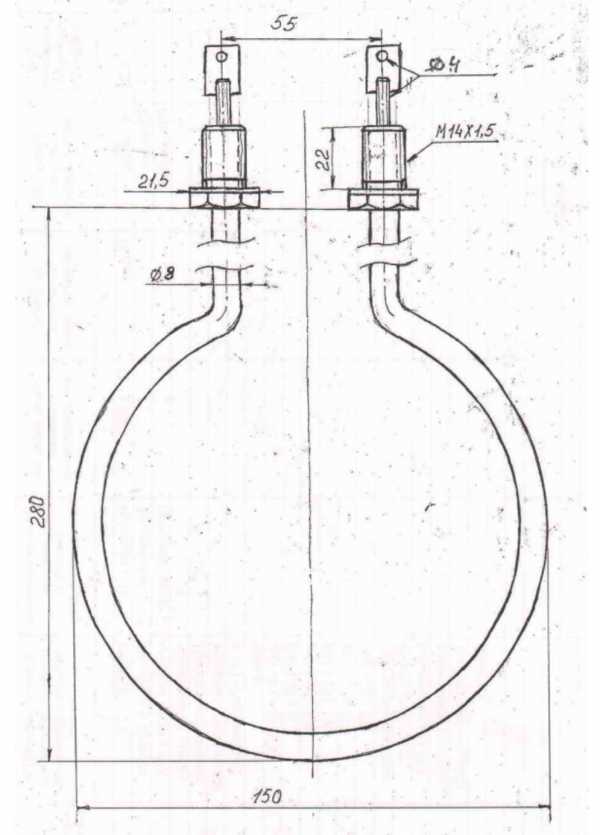

ТЭН дымогенератора коптильно-варочной камеры BV 200

Характеристики

Что сообщает обозначение BV 200

В названии «ТЭН дымогенератора коптильно-варочной камеры BV 200» обозначены назначение нагревателя и оборудование. Расшифровки букв BV и числа 200 в исходных данных нет. Поэтому число нельзя принимать за мощность, длину или диаметр трубки.

Для этого ТЭН не приведены мощность, напряжение, диаметр и длина трубки, форма, материал оболочки и тип крепления. По названию понятно, что речь идёт о нагревателе дымогенератора, но его рабочие и присоединительные характеристики необходимо уточнять отдельно. Они определяют, как BV 200 подключается и располагается в конкретном узле.

При заказе трубчатого электронагревателя укажите не только форму и посадку, но и рабочую среду. Для BV 200 важно описать, где проходит трубка дымогенератора и подвергается ли она воздействию дыма, влаги, жира или копоти. Для гнутого исполнения укажите развёрнутую длину трубки и её габариты после гибки: это разные размеры, нужные для изготовления и установки.

Обозначение BV 200 помогает отличить этот нагреватель по назначению, но не является полной маркировкой его характеристик. Если нужен тэн по размерам, перечислите геометрию, крепление и параметры подключения отдельно. Тогда обсуждение будет привязано к дымогенератору этой камеры, а не к абстрактному трубчатому ТЭН.

Какие исполнения можно задать для BV 200

В названии BV 200 не указаны крепление, выводы, оболочка, мощность, напряжение и форма; по заказу согласуем исполнение с посадочным местом и рабочим режимом дымогенератора.

• Крепление ТЭН BV 200 в каталоге не обозначено; по заказу выполняем штуцер с гайкой или фланец. Для штуцера согласуем резьбу с соединением дымогенератора: доступны метрические и трубные исполнения из перечня вариантов.
• Тип электрических выводов BV 200 не указан; для этого нагревателя можно предусмотреть контактные стержни с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Выбор зависит от способа подключения в узле и доступного пространства рядом с выводами.
• Материал оболочки ТЭН BV 200 в названии отсутствует; можем выполнить её из чёрной стали, нержавеющей стали, меди, жаропрочной стали или титана. Если для условий узла требуется покрытие, по заказу предусмотрены цинк или фторопласт.
• Мощность и напряжение BV 200 не приведены; задайте их по электрической схеме и режиму дымогенератора. При изменении мощности с сохранением габаритов оцениваем нагрузку на оболочку с учётом рабочей среды.
• Форма и длина трубки BV 200 не обозначены; по заказу выполняем прямое, U-, W-, M- или Г-образное исполнение, кольцо, спираль, скрепку либо вариант по эскизу. Для этого узла также можно согласовать встроенный термовыключатель или термостат.

Как ТЭН BV 200 расположен в термодымовой камере

По названию BV 200 относится к дымогенератору коптильно-варочной камеры. В термодымовом оборудовании трубчатые ТЭН могут нагревать камеру, а отдельный ТЭН работать как парогенератор в режиме варки. При заказе важно указать, что требуется нагреватель именно дымогенератора, а не соседнего узла.

• В справочнике среди примеров оборудования указаны термодымовая камера КТД-50 и термокамеры КВК-600 и КВК-200. Эти модели помогают описать тип оборудования, но сами по себе не подтверждают взаимозаменяемость с ТЭН BV 200.
• Для КТД-50 приведены установленная мощность оборудования 5,1-6,1 кВт и напряжение 220 В. Это данные камеры, а не характеристики нагревателя BV 200. Для заказа ТЭН нужны его собственные электрические параметры или параметры, заданные для заменяемого узла.
• Влажность и дым в термодымовой камере могут ускорять коррозию трубки и контактов. Если BV 200 работает в такой среде, укажите это при согласовании материала оболочки и выводов.
• Жир и копоть на нагревателе ухудшают теплоотдачу и могут приводить к локальному перегреву. Если на старом ТЭН BV 200 обнаружены такие отложения, сообщите об этом вместе с описанием места установки.
• Для термодымового оборудования характерны циклы нагрева и охлаждения. Опишите режим работы дымогенератора, чтобы параметры BV 200 согласовывались с его эксплуатацией, а не переносились автоматически с камеры в целом.

Что отметить на эскизе для BV 200

На эскизе ТЭН BV 200 покажите трубку и её развёрнутую длину, диаметр, форму изгибов и габариты после гибки. Отдельно нанесите положение штуцера или фланца относительно трубки и выводов, обозначьте размеры крепления и тип резьбы. Подпишите мощность, напряжение и материал оболочки, а также укажите среду в дымогенераторе. Если на чертеже есть нагреватели камеры или парогенератора, выделите нужный контур и подпишите «ТЭН дымогенератора BV 200», чтобы не смешать исполнения разных узлов.

Какие данные подготовить для заказа BV 200

Название BV 200 задаёт назначение ТЭН, но не содержит размеров для установки. Сверьте геометрию старого нагревателя с посадочным местом в дымогенераторе: отдельно зафиксируйте размеры трубки, её изгибов и крепления. Общего габарита может быть недостаточно, если форма детали влияет на положение внутри узла.

Для заказа также нужны электрические параметры и описание рабочей среды. Если маркировка на старом ТЭН отсутствует или не читается, приложите его фотографию рядом с местом установки и укажите известные данные без предположений. Модель камеры, например КТД-50, КВК-600 или КВК-200, добавьте как справочную информацию: она не заменяет параметров конкретного BV 200.

• Маркировку старого ТЭН, модель камеры или фотографии нагревателя и места его установки в дымогенераторе.
• Развёрнутую длину, диаметр трубки, её форму и габариты после гибки, а также размеры и тип крепления.
• Мощность, напряжение, тип выводов и сведения о среде, в которой работает ТЭН BV 200.
