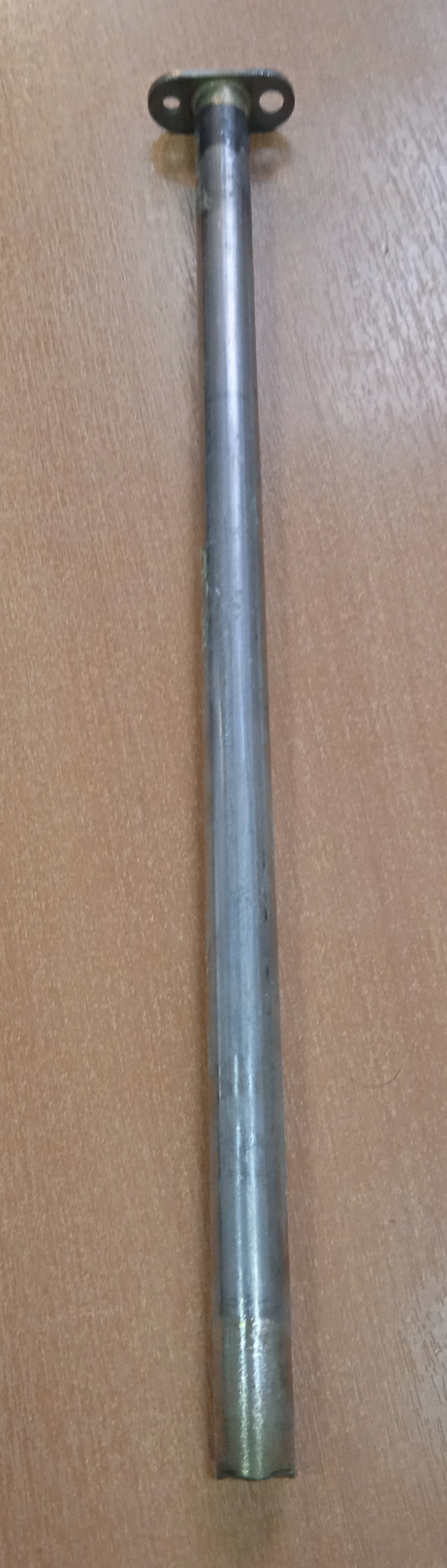

- ТЭН 13х240: мощность 0,85 кВт, напряжение 48 В.
- Расчётный ток составляет 17,7 А; подключение согласуют с этим значением.
- По заказу меняются материал оболочки, крепление, форма, выводы, мощность и напряжение.
Паспорт Характеристики
Исходные данные Что скрывает обозначение ТЭН 13х240
Есть в названии
- Мощность 0,85 кВт
- Напряжение 48 В
Уточнить по старому ТЭН
- Развёрнутая длина
- Диаметр оболочки
- Форма
- Крепление (штуцер, резьба)
- Выводы
- Среда
- Материал оболочки
В обозначении 13х240 не указаны материал оболочки, форма, крепление и рабочая среда. Без этих сведений нельзя определить, будет ли трубчатый электронагреватель работать в нужном узле. Обозначение также не задаёт код нагреваемой среды, поэтому его не следует принимать за полную маркировку по ГОСТ 13268-88.
Низкое напряжение Подключение ТЭН 0,85 кВт при 48 В
Расчётное сопротивление в рабочем режиме составляет 2,7 Ом. Для ТЭН 13х240 с током 17,7 А сечение провода и контакты нужно согласовать с питающей линией и клеммами узла. По заказу доступны контактные стержни с резьбой М4, М5 или М6 либо выводы проводом в термостойкой изоляции; конкретное исполнение выбирают под подключение.
Расчёт по мощности и напряжению
Расчёт Расчётные варианты для ТЭН 13х240
При сохранении мощности 0,85 кВт переход с 48 на 220 В даёт расчётный ток 3,9 А и сопротивление спирали 56,9 Ом. Для такого варианта в расчёте сохранены размеры, но параметры спирали должны соответствовать новому напряжению.
При 0,4 кВт на 48 В ток снижается до 8,3 А, а нагрузка на оболочку при той же длине составит 0,47 от исходной. При 1,3 кВт на 48 В ток возрастает до 27,1 А, а нагрузка - до 1,53. Эти отношения показывают, насколько изменится тепловая нагрузка относительно исполнения 0,85 кВт; окончательный вариант проверяют для заданной среды.
Для 1,3 кВт на 48 В расчётный ток ТЭН составит 27,1 А.
Исполнение Как изменить исполнение ТЭН 13х240
Исходные параметры - 0,85 кВт и 48 В; по заказу можем изменить мощность и напряжение с пересчётом нагрузки на оболочку под среду. Для версии с током 17,7 А подбираем выводы и крепление: доступны резьбовой ТЭН со штуцером и гайкой либо исполнение на фланце, оболочки из чёрной стали, нержавеющей стали, меди или титана, а также форма по заданию. По заказу можем предусмотреть термовыключатель или термостат.
Вода ТЭН 0,85 кВт в воде: накипь и заполнение
Удельную нагрузку оболочки для ТЭН 13х240 нельзя определить без площади нагрева и условий погружения. При выборе исполнения сообщите состав воды и режим работы.
Перед включением убедитесь, что оболочка полностью погружена в воду: иначе непогружённая часть может перегреться.
Материал Медь или нержавеющая сталь для ТЭН 13х240
Медь
- Медную оболочку можно заказать для ТЭН 13х240.
- Для выбора под конкретную воду уточните её жёсткость, содержание хлора и pH: этих сведений о среде в обозначении нет.
Нержавеющая сталь или титан
- Нержавеющая сталь и титан доступны по заказу. В описании водного оборудования встречается сталь 12Х18Н10Т, но это не означает, что она подходит для любой воды.
- Чтобы согласовать материал оболочки с условиями ТЭН 0,85 кВт, укажите состав воды и режим эксплуатации.
Ресурс Что может сократить срок работы ТЭН 13х240
Заказ Сведения для исполнения ТЭН 13х240 на 48 В
- Рабочую среду для ТЭН 0,85 кВт; если это вода, укажите её состав и жёсткость.
- Маркировку старого нагревателя или фото, чтобы сопоставить его с обозначением 13х240.
- Форму, длину и диаметр трубки, если они отличаются от данных в названии.
- Тип крепления и размеры штуцера либо фланца; для установки в оборудование укажите его модель.
- Способ подключения и требуемый вариант выводов для напряжения 48 В.
Вопросы
Какой провод нужен для ТЭН 0,85 кВт на 48 В?
Расчётный ток ТЭН 13х240 составляет 17,7 А. Сечение провода выбирают с учётом питающей линии и контактов узла; этих сведений в карточке нет.
Можно ли сделать ТЭН 13х240 на другое напряжение?
Да, напряжение можно изменить по заказу. Для мощности 0,85 кВт на 220 В расчётный ток составляет 3,9 А, а сопротивление спирали - 56,9 Ом.
Какова удельная нагрузка ТЭН 13х240 и много ли это?
По обозначению и мощности 0,85 кВт её определить нельзя: нужны площадь нагреваемой поверхности и условия работы. При 0,4 кВт на 48 В нагрузка при той же длине составит 0,47 исходной, при 1,3 кВт - 1,53.
Что делать с ТЭН 13х240 при жёсткой воде?
Укажите жёсткость и состав воды, чтобы согласовать материал оболочки ТЭН 0,85 кВт. Магниевый анод не предотвращает образование накипи.
Что произойдёт, если включить ТЭН 13х240 без воды?
В накопительном водонагревателе верхняя часть ТЭН 0,85 кВт может оказаться непогружённой. Перед запуском заполните бак, выпустите воздух и дождитесь ровной струи из горячего крана.
Можно ли заказать медь или титан вместо стали для ТЭН 13х240?
Да, медь и титан доступны по заказу наряду с вариантами стали. Материал оболочки для ТЭН 0,85 кВт на 48 В согласуют с составом воды и условиями эксплуатации.
