Характеристики

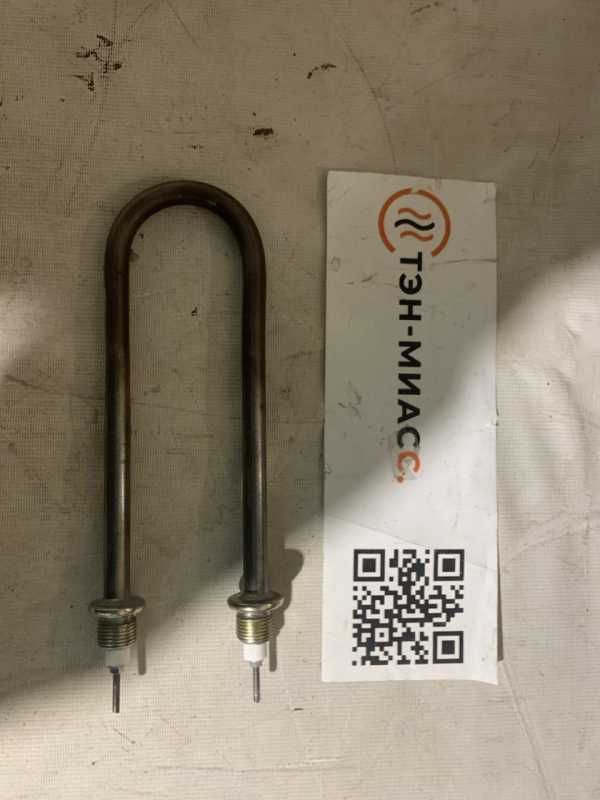

| Форма | U-образная |
|---|---|
| Диаметр | 13 мм |
| Мощность | 2,5 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 11,4 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 19,4 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Изгиб и крепление задают посадку
У U-образного ТЭНа развёрнутая длина означает длину трубки до гибки, а размеры после гибки помогают проверить посадку в узел. Эти параметры нельзя подменять друг другом.
Название товара указывает форму, но не тип крепления. Для изготовления ТЭН на заказ крепление задают отдельно: штуцер с гайкой или фланец.
- Развёрнутая длина нужна для задания нагревательной части.
- Размеры после гибки нужны для проверки размещения и посадочного размера.
Причину перегорания ищите до замены
Перед подбором осмотрите старый трубчатый электронагреватель. Трещины, нагар, деформация трубки, коррозия или повреждение оболочки указывают на неисправность, но сами по себе не объясняют её причину.
Перед установкой нового ТЭН очистите бак и место крепления от грязи, накипи и ржавчины. Отложения могут ухудшить прилегание и привести к перекосу или протечке.
- Сверьте параметры старого нагревателя с маркировкой или паспортом аппарата.
- Проверьте чистоту места установки и состояние крепления.
Что показывают расчётные значения
Расчётный ток составляет 11,4 А, сопротивление в рабочем режиме - 19,4 Ом. Ток учитывают при выборе автомата и сечения провода, но для окончательного подбора проводки нужны условия монтажа.
По этим расчётным значениям нельзя определить удельную мощность и пригодность нагревателя для конкретной среды. Для этого нужны параметры нагревательной части и условия работы.
- Ток: 11,4 А.
- Сопротивление в рабочем режиме: 19,4 Ом.
Схему подключения выбирают по напряжению
При групповом подключении ТЭНов на 220 В к трёхфазной сети 380/220 В применяют схему «звезда»: каждый элемент подключают между фазой и нулём. Для равномерной нагрузки по фазам ветви должны иметь одинаковую мощность.
ТЭНы на 380 В при групповом подключении собирают по схеме «треугольник». Для этого товара в названии указано напряжение 220 В, поэтому схему выбирают с учётом параметров конкретной сети и оборудования.
- При подключении нескольких элементов учитывают равномерность нагрузки по фазам.
- Перед монтажом сверяют напряжение ТЭН и схему электропитания.
Снимайте размеры до и после гибки
Для подбора ТЭН по размерам измерьте развёрнутую длину трубки и отдельно зафиксируйте форму после гибки. Укажите расстояние между концами и габариты, важные для установки.
Также нужны диаметр трубки, длина холодной зоны или контактного стержня, мощность и напряжение. Если маркировка сохранилась, приложите её фото.
- Развёрнутая длина и форма после гибки.
- Диаметр оболочки 13 мм для этого товара указан в названии.
- Холодная зона, контактный стержень и способ крепления.
Подготовьте данные для расчёта
Для подбора или изготовления по эскизу укажите среду: воду, неподвижный воздух, воздух с обдувом или масло. Для нестандартных ёмкостей, экспериментальных установок и ремонта оборудования без паспорта пригодятся чертёж или фото узла.
ТЭН по размерам можно подбирать по старому образцу, маркировке или эскизу. Одного совпадения диаметра недостаточно: важны длина, форма и крепление.
- Маркировка со старого ТЭН или фото.
- Развёрнутая длина, форма после гибки и диаметр.
- Мощность, напряжение и рабочая среда.
- Тип крепления, межосевое расстояние и модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН к моему оборудованию?
По одному названию это подтвердить нельзя. Сверьте маркировку, развёрнутую длину, форму после гибки, диаметр и крепление; такие ТЭНы встречаются в нестандартных ёмкостях и экспериментальных установках.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для подбора нужны размеры старого нагревателя, его форма, мощность и напряжение. Приложите фото ТЭН и места установки.
Можно ли поставить этот ТЭН в воду, воздух или масло?
По названию товара рабочая среда не указана. При подборе сообщите среду и условия нагрева: они влияют на выбор исполнения.
Как проверить старый ТЭН?
Осмотрите оболочку: трещины, нагар, деформация и следы коррозии относятся к признакам неисправности. Для проверки электрических параметров обратитесь к специалисту.
Что прислать для расчёта?
Нужны маркировка или фото старого ТЭН, размеры до и после гибки, диаметр, мощность, напряжение, среда и тип крепления. Если есть, приложите модель оборудования или эскиз.
Зачем указывать развёрнутую длину и длину после гибки?
Развёрнутая длина - это длина трубки до изгиба, а размеры после гибки нужны для проверки размещения в узле. Для подбора важны оба параметра.
