Характеристики
| Тип | Нагревательный элемент |
|---|---|
| Оборудование | Молд линии GLASSTECH |
| Мощность | 3,7 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 16,8 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 13,1 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

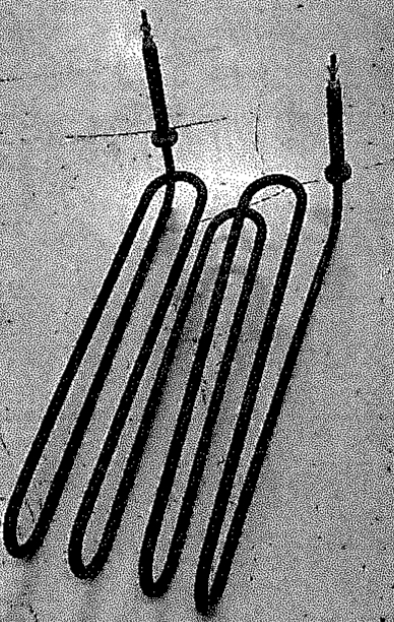

Молд GLASSTECH: сначала проверьте узел установки
По названию каталога это нагревательный элемент для молда линии GLASSTECH. Конкретную модель оборудования и размеры посадочного места название не задаёт, поэтому совместимость с брендом и узлом проверяют по старому ТЭН.
Перед заменой сопоставьте напряжение и мощность с маркировкой элемента или документацией оборудования. Одного совпадения назначения недостаточно.
- Зафиксируйте способ крепления и посадочный размер.
- Измерьте расстояние между концами, высоту и межосевое расстояние параллельных участков, если они есть.
На эскизе разделите длину трубки и габарит после гибки
Развёрнутая длина - это длина трубки до изгиба; габариты после гибки описывают, как элемент располагается в узле. Для изготовления трубчатого электронагревателя по эскизу нужны оба набора размеров.
Укажите форму изгиба, диаметр трубки, длину холодной зоны или контактного стержня, мощность, напряжение и тип крепления. По заказу изготавливают нагреватели по чертежу, эскизу, образцу или маркировке старого элемента.
- Развёрнутая длина трубки.
- Габариты после гибки и форма изгиба.
- Диаметр трубки и длина контактного стержня или холодной зоны.
- Материал оболочки с учётом среды и тип крепления.
Чтобы не менять сгоревший элемент повторно
Причину перегорания нельзя определить только по факту отказа. При подборе проверьте соответствие напряжения, мощности, геометрии и крепления, а также укажите рабочую среду: вода, неподвижный воздух, воздух с обдувом или масло.
Материал оболочки и допустимая поверхностная нагрузка зависят от среды. Если эти условия не указать, ТЭН по размерам может совпасть с посадочным местом, но данных для оценки рабочего режима будет недостаточно.
- Сверьте параметры с маркировкой старого ТЭН или документацией аппарата.
- Передайте сведения о среде и наличии обдува.
- Не подбирайте замену только по внешнему сходству.
Как читать расчётные параметры
Расчётный ток составляет 16,8 А, расчётное сопротивление в рабочем режиме - 13,1 Ом. Ток используют при выборе автомата и сечения провода, а сопротивление помогает сверить электрические параметры элемента.
Расчёт не содержит значения удельной мощности и данных о рабочей среде, поэтому по этим параметрам нельзя сделать вывод о допустимом режиме нагрева.
Проверка старого элемента перед заменой
Мультиметром измерьте сопротивление между контактными выводами и сопоставьте результат с маркировкой или паспортом. Расчётное сопротивление, приведённое в карточке, не заменяет проверку конкретного снятого ТЭН.
Измерение сопротивления спирали само по себе не подтверждает состояние изоляции. Запишите результат проверки и передайте его вместе с данными об элементе.
- Осмотрите выводы, контактный стержень и оболочку.
- Зафиксируйте сопротивление между контактными выводами.
- Уточните маркировку и параметры оборудования.
Какие данные отправить для подбора или расчёта
Если маркировка сохранилась, приложите её фото. Для изготовления без образца подготовьте эскиз с развёрнутой длиной и габаритами после гибки.
Чем точнее указаны геометрия, крепление и рабочая среда, тем полнее исходные данные для расчёта и подбора.
- Маркировка старого ТЭН или фото элемента и узла.
- Развёрнутая длина, форма после гибки и диаметр трубки.
- Мощность и напряжение.
- Среда и наличие обдува.
- Тип крепления, межосевое расстояние и диаметр фланца, если он используется.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли элемент к моему оборудованию?
По одному названию это подтвердить нельзя. Сверьте маркировку старого ТЭН, геометрию, крепление, мощность и напряжение; при отсутствии данных приложите фото узла.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для подбора снимите размеры старого элемента: развёрнутую длину, форму после гибки, диаметр трубки и параметры крепления. Также нужны мощность, напряжение и сведения о рабочей среде.
Можно ли использовать этот ТЭН в воде, воздухе или масле?
Назначение для конкретной среды в названии не указано. Перед подбором сообщите, где работает нагреватель, и уточните, есть ли движение воздуха или обдув.
Как мультиметром проверить старый ТЭН?
Измерьте сопротивление между контактными выводами и сравните его с маркировкой или паспортом. Такой замер не подтверждает состояние изоляции.
Что прислать для расчёта?
Маркировку или фото старого элемента, развёрнутую длину, форму после гибки, диаметр трубки, мощность, напряжение, среду и тип крепления. Если ТЭН изготавливается по эскизу, укажите также габариты после гибки.
Чем развёрнутая длина отличается от длины после гибки?
Развёрнутая длина - это длина трубки до изгиба. Размеры после гибки показывают габариты элемента в установленном положении и нужны для проверки посадки в узле.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
