Характеристики
| Маркировка | 100 А13/3,5-P-220 |
|---|---|
| Развёрнутая длина | 1000 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 3,5 кВт |
| Напряжение | 220 В |
| Код среды | P: вода, слабые растворы щелочей (pH 7–9) |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 920 мм |
|---|---|
| Расчётный ток | 15,9 А |
| Расчётное сопротивление в рабочем режиме | 13,8 Ом |
| Удельная поверхностная мощность (по активной длине) | 9,32 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | 38 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

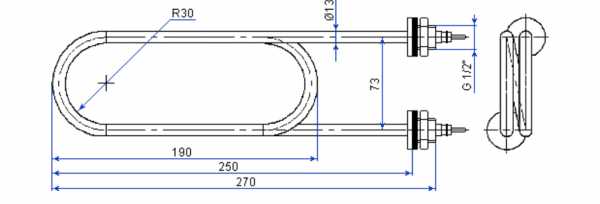

Что зашифровано в маркировке 100 А13/3,5-P-220
100 указывает на развёрнутую длину 1000 мм. Код A означает длину контактного стержня в заделке 40 мм, а 13 - диаметр оболочки 13 мм.
Обозначение 3,5-P-220 задаёт мощность 3,5 кВт, среду P и напряжение 220 В. Код P соответствует воде и слабым растворам щелочей с pH 7-9. Такой ТЭН по маркировке можно подбирать как водяной тэн.
Как снизить риск раннего перегорания
Сверьте среду и параметры нагревателя с условиями работы. Этот тэн для воды обозначен для воды и слабых растворов щелочей; использование в другой среде требует отдельного подбора.
При замене сравнивайте маркировку, длину и форму старого нагревателя, мощность, напряжение и крепление. Несовпадение этих данных - повод не устанавливать деталь без проверки.
- Сверить среду и код на маркировке.
- Не подменять подбор по размерам только совпадением мощности.
Материал оболочки сверяют со средой
Для среды, обозначенной кодом P, в расчёте по ГОСТ 13268-88 указан материал оболочки: углеродистая сталь. Материал именно этого товара в названии не приведён, поэтому его нужно уточнить по маркировке или документации старого нагревателя.
При подборе замены учитывайте и среду, и материал оболочки. По заказу можно изготовить ТЭН с оболочкой из чёрной или нержавеющей стали либо меди.
Проверьте старый нагреватель до замены
Сначала найдите маркировку: она может быть выбита у вывода или на штуцере. Мультиметром проверьте цепь нагревателя и измерьте сопротивление спирали; расчётное сопротивление в рабочем режиме для этой маркировки составляет 13,8 Ом.
Измерение сопротивления спирали не заменяет проверку изоляции. При замене также сверьте развёрнутую длину, диаметр трубки, форму и способ крепления.
Что показывают расчётные параметры
Расчёт по ГОСТ 13268-88 даёт активную длину 920 мм и ток 15,9 А. Ток учитывают при выборе автомата и сечения провода.
Удельная поверхностная мощность составляет 9,32 Вт/см² при пределе для среды 15 Вт/см². Запас до предела ГОСТ - 38%. Эти значения относятся к расчёту данного обозначения и помогают оценить нагрузку на поверхность нагревателя.
Какие данные подготовить для подбора
Для расчёта пришлите маркировку старого ТЭН, развёрнутую длину или длину и форму после гибки, диаметр трубки, мощность, напряжение и рабочую среду. Также укажите модель оборудования или приложите фото старого нагревателя.
Крепление этой позиции в названии не указано. По заданию ТЭН можно выполнить со штуцером и гайкой или на фланце; сообщите тип крепления и межосевое расстояние. Если нужен фланец под ТЭН, приложите его размеры или эскиз.
- Для сравнения подойдёт старая маркировка или образец.
- Такие ТЭН ставят в проточные водонагреватели, например в кран или душевую колонку. Совместимость с конкретным оборудованием проверяют по размерам и маркировке старого нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию оборудования совместимость не подтвердить. Сверьте маркировку, размеры, мощность, напряжение и крепление старого ТЭН; в справочнике такие нагреватели указаны для проточных водонагревателей, включая кран и душевую колонку.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для расчёта можно прислать образец или фото, длину и форму, диаметр трубки, мощность, напряжение, среду и данные крепления.
Можно ли поставить этот ТЭН в воздух или масло?
Маркировка P указывает на воду и слабые растворы щелочей с pH 7-9. Для воздуха или масла нужен отдельный подбор по среде и условиям работы.
Как проверить старый ТЭН мультиметром?
Проверьте цепь нагревателя и измерьте сопротивление спирали. Для этой маркировки расчётное сопротивление в рабочем режиме составляет 13,8 Ом; проверка сопротивления не заменяет проверку изоляции.
Что прислать для расчёта замены?
Маркировку или фото, размеры и форму, мощность, напряжение, среду и тип крепления. Если есть модель оборудования, укажите её вместе с данными старого нагревателя.
У этого ТЭН крепление на штуцере с гайкой или на фланце?
Тип крепления в названии этой позиции не указан. По заказу возможно исполнение со штуцером и гайкой либо на фланце; для подбора сообщите тип и размеры крепления.
