ТЭН для FIREX PRIE 500M

Характеристики

Что означает маркировка FIREX PRIE 500M

Обозначение «ТЭН для FIREX, модель PRIE 500M» указывает оборудование, для которого предназначена карточка, но не раскрывает геометрию нагревателя. Из названия нельзя узнать, прямой это элемент или гнутый, какова длина трубки, какой у неё диаметр и где расположено крепление. Также не указаны материал оболочки, мощность, напряжение и рабочая среда. Поэтому надпись PRIE 500M нельзя использовать вместо маркировки самого старого ТЭНа.

Эти параметры связаны между собой в задании на изготовление. Если требуется сохранить форму и изменить мощность, новые электрические данные нужно согласовать с материалом и условиями работы. Если меняется геометрия, одного указания общей длины недостаточно: для гнутого ТЭНа важны расположение участков, радиусы изгибов и расстояния между осями. Так формируют заказ на трубчатый электронагреватель для FIREX PRIE 500M, не приписывая ему неизвестные характеристики.

Обозначение модели полезно при запросе и подборе, но совместимость конкретного элемента определяют по его конструкции. Если маркировка не сохранилась, приложите фото ТЭНа целиком и отдельно снимите крупно крепление и выводы. Это позволит описать фактическое исполнение для PRIE 500M и указать, какие параметры требуется сохранить, а какие изменить.

• FIREX - бренд, приведённый в названии карточки; он не задаёт диаметр трубки или вид крепления.
• PRIE 500M - указанная модель оборудования, а не обозначение мощности, напряжения или габаритов ТЭНа.
• Форму, размеры, электрические параметры и среду для ТЭНа FIREX PRIE 500M нужно указать отдельно.

Как задать другое исполнение для PRIE 500M

В названии ТЭНа для FIREX PRIE 500M не зафиксированы конструктивные параметры ниже. В заказе укажите требуемое исполнение и обозначьте, какие размеры старого элемента нужно сохранить.

• Крепление для PRIE 500M в названии не обозначено. Можно выбрать штуцер с гайкой или фланец; для штуцера согласуют метрическую либо трубную резьбу, а для фланца - его габариты и расположение относительно нагревательной части.
• Исполнение выводов для ТЭНа FIREX PRIE 500M также не указано. По заказу устанавливаем контактные стержни с резьбой М4, М5 или М6 и гайками либо выполняем выводы проводом в термостойкой изоляции. Укажите, где должны находиться выводы и какую длину холодной зоны требуется получить.
• Материал оболочки и покрытие в обозначении PRIE 500M отсутствуют. Для заказа можно выбрать чёрную сталь, нержавеющую сталь, медь, AISI 304, AISI 316, 12Х18Н10Т, жаропрочную сталь или титан; при необходимости отдельно задают покрытие цинком либо фторопластом.
• Мощность и напряжение ТЭНа FIREX PRIE 500M по названию определить нельзя. Их задают в техническом требовании: по заказу доступны мощности от 100 Вт и различные значения напряжения из предусмотренного ряда. Если сохраняются размеры, изменение мощности влияет на удельную нагрузку на оболочку, поэтому её рассчитывают с учётом рабочей среды.
• Форма и длина для PRIE 500M в карточке не приведены. Можно задать прямой или гнутый элемент, в том числе U-, W-, M- и Г-образный, кольцо, спираль, «скрепку» или оребрённое исполнение. Для гнутой формы укажите контур, радиусы и расстояния между участками.
• Встроенный термовыключатель и термостат в названии ТЭНа для PRIE 500M не указаны. Такое оснащение можно предусмотреть в заказе, обозначив необходимый вариант и его место в конструкции.

Какие размеры нанести на эскиз для FIREX

Эскиз ТЭНа для FIREX PRIE 500M должен показывать не только общий контур, но и взаимное положение крепления, нагревательной части и выводов. Если требуется изменить только один параметр, отметьте на чертеже, какие особенности исходного исполнения нужно оставить без изменений.

• Изобразите ТЭН целиком и обозначьте положение относительно крепления. Для прямой формы укажите общую длину; для гнутой - длины отдельных участков и порядок изгибов.
• Укажите диаметр трубки и способ задания длины: развёрнутый размер до гибки либо размеры готовой формы. Для последнего варианта обозначьте точки, между которыми измеряется каждый участок.
• Для гнутого исполнения проставьте радиусы изгибов и межосевые расстояния. Для ТЭНа PRIE 500M эти параметры определяют контур, поэтому одного вида сбоку может быть недостаточно: добавьте необходимые виды или разрезы.
• Покажите положение крепления относительно трубки. Для фланцевого варианта нанесите его габариты и отверстия; для штуцерного - тип резьбы, место установки и ориентацию.
• Обозначьте выводы и их исполнение: контактные стержни с резьбой М4, М5 или М6 либо провод в термостойкой изоляции. Отдельно укажите длину холодной зоны и направление выхода проводов.
• В отдельной надписи на эскизе задайте материал оболочки, мощность, напряжение и рабочую среду. В названии FIREX PRIE 500M эти характеристики не приведены, поэтому без них чертёж не описывает полное исполнение.

Что проверить перед заказом ТЭНа для PRIE 500M

Для изготовления ТЭНа по размерам для FIREX PRIE 500M подготовьте маркировку старого элемента, если она сохранилась, и фактическое описание конструкции. Если данные изменяются, перечислите новые требования отдельно: например, новая форма при прежнем креплении или другое электрическое исполнение при сохранённых габаритах.

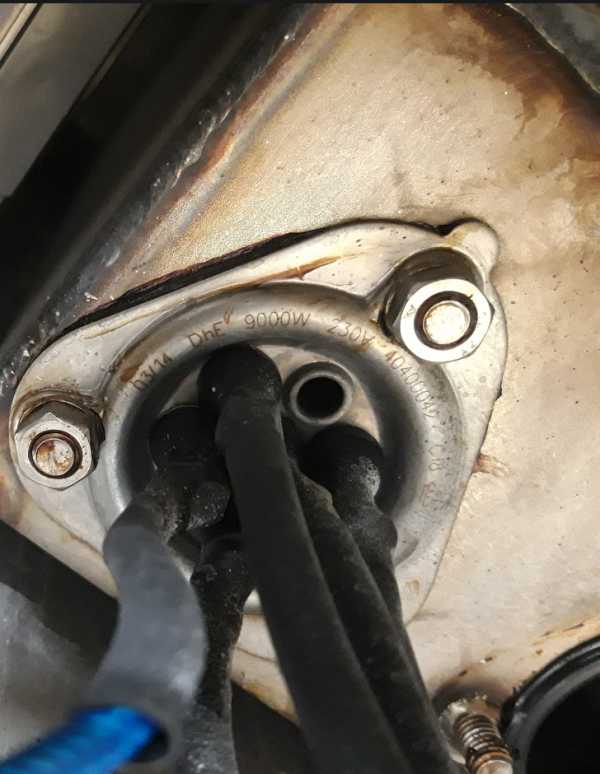

• Передайте маркировку со старого ТЭНа, если она выбита у вывода или на штуцере. При нечитаемой надписи приложите общий снимок и фотографии крепления и контактной части.
• Зафиксируйте геометрию ТЭНа PRIE 500M: длину прямых участков, форму после гибки, радиусы и расстояния между участками. На фотографиях отметьте точки, между которыми сняты размеры.
• Укажите диаметр трубки и отдельно сообщите, какой вариант длины приводите: развёрнутый размер или размер готовой формы. Это поможет не смешивать параметры прямого элемента и детали после гибки.
• Передайте требуемые мощность и напряжение. Если они должны отличаться от прежних, укажите новые значения явно и сообщите, останутся ли размеры нагревательной части такими же.
• Опишите рабочую среду и условия её движения, а также нужное крепление: штуцер с гайкой или фланец. Для штуцера укажите требуемую резьбу, для фланца - размеры; отдельно отметьте изменения материала оболочки, выводов или дополнительного оснащения.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
