Характеристики
| Маркировка | P 4 0.0. 2,0 16 УЗ М1 RUS |
|---|

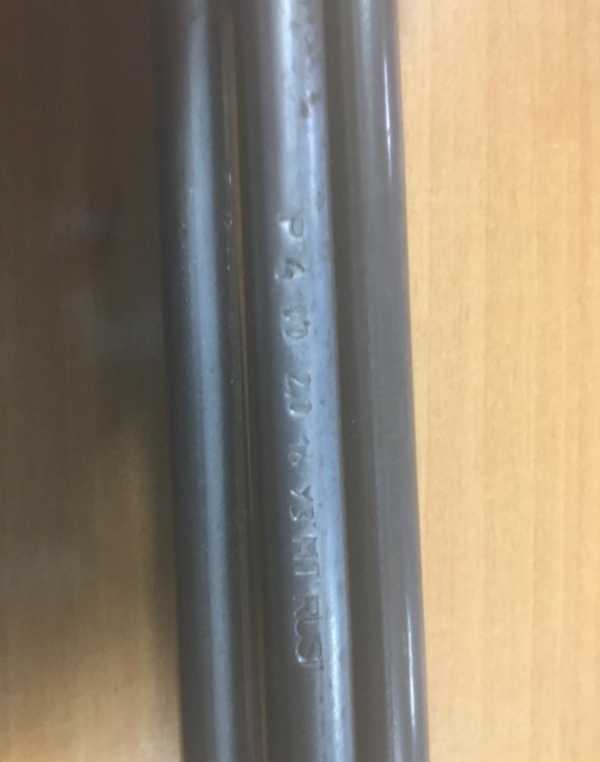

Что сообщает маркировка P 4 0.0. 2,0 16 УЗ М1 RUS
В названии товара приведена маркировка P 4 0.0. 2,0 16 УЗ М1 RUS. Отдельные группы кода не дают подтверждённых сведений о длине, диаметре трубки, форме, мощности, напряжении или способе установки. Поэтому не стоит трактовать «2,0» как мощность, а «16» как размер крепления без документации на конкретное изделие. Для замены тэн для котла подбирают по маркировке вместе с фактической геометрией и присоединением старого нагревателя.
Для буквы P в справочной расшифровке указаны вода и слабый раствор щелочей с pH 7-9, нагрев или кипячение и максимум 100°C на оболочке. Эти сведения помогают оценить обозначение среды, но не раскрывают конструкцию именно этого изделия. Маркировка P 4 0.0. 2,0 16 УЗ М1 RUS не сообщает, из какого материала сделана оболочка и какая мощность требуется котлу.
Какие исполнения можно задать для этого ТЭН
Для изделия с маркировкой P 4 0.0. 2,0 16 УЗ М1 RUS каталог не указывает конструкцию присоединения, выводов и оболочки. Эти параметры можно согласовать для замены под конкретное посадочное место и рабочую среду котла.
- Для посадочного места с резьбовым присоединением можем выполнить штуцер с гайкой; для крепления через фланец изготовим фланцевый вариант. Резьбу или присоединительные размеры фланца задают по старому нагревателю и месту установки.
- Если на снятом элементе стояли контактные стержни, можно выбрать резьбу М4, М5 или М6 с гайками. Для другого способа подключения доступны выводы проводом в термостойкой изоляции; длину холодной зоны согласуем под конструкцию котла.
- Для водяной среды можно задать оболочку из меди, AISI 304 или 12Х18Н10Т. Если в котле жёсткая либо солёная вода, для этого исполнения доступны AISI 316 и титан.
- Мощность и напряжение в названии отсутствуют, поэтому их задают отдельно. Например, если по электрической схеме нужен ТЭН 220В, это значение указывают в задании; при изменении мощности на тех же габаритах пересчитывается удельная нагрузка на оболочку.
- Форма и длина в каталожном названии не раскрыты. По заказу возможны прямое, U-, W-, M- или Г-образное исполнение, кольцо, спираль, скрепка и оребрённый вариант; геометрию задают по старой детали или эскизу.
- Дополнительно можем предусмотреть встроенный термовыключатель или термостат.
Материал оболочки и условия работы в воде
Если маркировка P 4 0.0. 2,0 16 УЗ М1 RUS относится к нагревателю, работающему в воде, материал оболочки выбирают по составу теплоносителя. Для такого водяного ТЭН доступны медь, AISI 304 или 12Х18Н10Т; для жёсткой либо солёной воды предусмотрены AISI 316 и титан. Само обозначение P не устанавливает материал, поэтому при заказе важно сообщить фактическую среду.
Расшифровка P задаёт диапазон среды как воду и слабый раствор щелочей с pH 7-9, а также условия нагрева или кипячения и максимум 100°C на оболочке. Это параметр обозначения, не основание переносить его на другие растворы или режимы. Если реальная среда отличается, материал и электрические параметры нужно согласовать отдельно.
Материал оболочки и тип крепления решают разные задачи. Для установки в резьбовое отверстие согласуют штуцер и его резьбу; при фланцевом соединении уточняют присоединительные размеры и исполнение посадочного места под прокладку ТЭН. Маркировка товара не указывает ни один из этих размеров, поэтому их нельзя восстановить только по надписи.
Трубчатый электронагреватель с такой маркировкой можно изготовить в нужном для котла исполнении, но исходные электрические данные следует подтвердить отдельно. Запишите мощность и напряжение со старой детали или оборудования; не выводите их из фрагментов «2,0» и «16». Если меняется мощность, требуется учесть удельную нагрузку на оболочку применительно к теплоносителю.
Как нагреватели стоят в котлах и почему отказывают
В твердотопливных котлах блочный нагреватель может устанавливаться в штатную резьбовую бобышку или в обвязку и нагревать воду-теплоноситель. Такие ТЭН-блоки ставят, например, в Эван WARMOS TT-18К, Эван WARMOS TT-25К и Теплодар Куппер ПРО-22 (2.0). Это примеры оборудования с таким узлом, а не подтверждение, что изделие с маркировкой P 4 0.0. 2,0 16 УЗ М1 RUS подходит к конкретному котлу. Для этого сверяют геометрию, крепление и электрические параметры.
В пищеварочном котле или кормозапарнике блок нагревателей размещён в водяной рубашке: он нагревает воду, а пар передаёт тепло содержимому варочного бака. Такие блоки ТЭН встречаются, например, в КПЭМ-60-О, КПЭМ-100-О и КПЭМ-160-О. Для таких узлов отмечены накипь при жёсткой воде и риск перегрева при частичной утечке воды из рубашки. Это возможные причины отказа нагревателей в соответствующем оборудовании, а не установленная причина неисправности конкретного ТЭН.
При выборе замены для котла учитывайте расположение нагревателя и то, остаётся ли его оболочка полностью в воде во время работы. Недостаточное заполнение или утечка меняют теплоотвод и могут вызвать перегрев. Если старый элемент отказал, сообщите, где именно он установлен: в водяной рубашке, резьбовой бобышке или другом узле. Для маркировки P это важно наряду с материалом оболочки, но не определяется кодом.
Накипь, сухой ход и водяной ТЭН
Для ТЭН с маркировкой P 4 0.0. 2,0 16 УЗ М1 RUS важно сопоставить условия в котле с материалом оболочки и режимом работы. При замене проверьте:
- Среду: справочная расшифровка P указывает на воду и слабый раствор щелочей с pH 7-9. Если фактически используется жёсткая или солёная вода, укажите это при выборе оболочки.
- Отложения: накипь на поверхности нагревателя и стенках бака ухудшает теплоотдачу. Анод не предотвращает её образование; при реакции с карбонатами он образует более мягкие и рыхлые соли магния, которые проще удалить механически.
- Заполнение рубашки: частичная утечка воды может привести к перегреву участка ТЭН, даже если в котле предусмотрена защита от сухого хода. Уточните, как контролируется уровень воды и где расположен нагреватель.
- Материал: в названии материала нет. Для воды доступны медь, AISI 304 и 12Х18Н10Т, а для жёсткой или солёной воды можно выбрать AISI 316 либо титан.
Что сверить перед заказом замены
Для замены нагревателя с маркировкой P 4 0.0. 2,0 16 УЗ М1 RUS запишите маркировку целиком, развёрнутую длину или длину с формой после гибки и диаметр трубки. Отдельно передайте фактические мощность и напряжение, рабочую среду, тип крепления, резьбу штуцера либо размеры фланца, межосевое расстояние и устройство выводов. Укажите модель котла или приложите фотографию снятой детали, чтобы сопоставить её с посадочным местом. Неизвестные параметры лучше обозначить как неизвестные: числовые группы маркировки сами по себе не заменяют замеры и электрические данные.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли изменить крепление у ТЭН с маркировкой P 4 0.0. 2,0 16 УЗ М1 RUS?
Да. Для этой маркировки способ установки в названии не приведён, поэтому можно согласовать штуцер с гайкой или фланец. Нужны параметры посадочного места котла и присоединения старого нагревателя.
Можно ли выбрать другие выводы и длину контактного стержня?
Да. Для замены этого ТЭН доступны контактные стержни с резьбой М4, М5 или М6 либо проводные выводы в термостойкой изоляции. Длину холодной зоны согласуют с конструкцией снятого элемента.
Можно ли задать другую мощность или напряжение?
Можно: в названии P 4 0.0. 2,0 16 УЗ М1 RUS эти параметры отдельно не указаны. При сохранении размеров и изменении мощности пересчитываем удельную нагрузку на оболочку с учётом среды.
Можно ли сделать замену без расшифровки маркировки?
Да, если известны размеры и исполнение снятого нагревателя. Для ТЭН на котёл с этой маркировкой сообщите форму, диаметр трубки, мощность, напряжение и параметры крепления.
Подойдёт ли этот ТЭН для другой среды?
Одной маркировки P 4 0.0. 2,0 16 УЗ М1 RUS недостаточно, чтобы подтвердить работу в другой среде. В справочной расшифровке P указаны вода и слабый раствор щелочей с pH 7-9; для иных условий отдельно согласуют материал оболочки и электрические параметры.
Подойдёт ли ТЭН с этой маркировкой к моему котлу?
По одной надписи совместимость не определить. Блочные ТЭН встречаются, например, в Эван WARMOS TT-18К и КПЭМ-100-О, но для вашего котла нужно сверить размеры, крепление и электрические параметры.
