Характеристики
| Мощность | 4 кВт |
|---|
Что известно и что нужно уточнить
| Параметр | В названии | Для изготовления |
|---|---|---|
| Мощность | 4 кВт | есть |
| Напряжение | нет в названии | уточнить по старому ТЭН или эскизу |
| Развёрнутая длина | нет в названии | уточнить по старому ТЭН или эскизу |
| Диаметр оболочки | нет в названии | уточнить по старому ТЭН или эскизу |
| Форма | нет в названии | уточнить по старому ТЭН или эскизу |
| Крепление (штуцер, резьба) | нет в названии | уточнить по старому ТЭН или эскизу |
| Выводы | нет в названии | уточнить по старому ТЭН или эскизу |
| Среда | нет в названии | уточнить по старому ТЭН или эскизу |
| Материал оболочки | нет в названии | уточнить по старому ТЭН или эскизу |
Что известно о ТЭН мощностью 4 кВт
Из названия «ТЭН 4 кВт» можно подтвердить один параметр: номинальная мощность товара составляет 4 кВт. Это значение задаёт исходную точку для подбора, но не описывает электрическое и конструктивное исполнение. В каталожной записи нет напряжения, формы трубки, длины нагревательной части, диаметра, материала оболочки, типа выводов или крепления. Нельзя считать, что любой нагреватель на 4 кВт совпадёт с этим изделием по посадке и подключению.
Для заказа именно ТЭН мощностью 4 кВт нужно связать известную мощность с условиями работы и геометрией места установки. Укажите среду: вода, воздух или масло; опишите способ крепления и пространство, доступное для нагревательной части. Если требуется изменить номинал, это уже будет вариант исполнения по отдельному заданию, а не параметр, следующий из названия. При одинаковых габаритах другая мощность меняет удельную нагрузку на оболочку, поэтому её пересчитывают с учётом заданной среды.
- Напряжение для указанной мощности 4 кВт в названии не приведено. Его нужно выбрать отдельно, поскольку по мощности нельзя установить электрическое исполнение нагревателя.
- Размеры и форма ТЭН 4 кВт не обозначены. Для определения геометрии указывают развёрнутую длину либо длину после гибки, диаметр трубки и необходимые расстояния между участками.
- Материал оболочки и конструкция крепления для товара не указаны. Эти параметры задают в заказе вместе с условиями установки, а не выводят из номинала 4 кВт.
Как задать исполнение для мощности 4 кВт
Для ТЭН 4 кВт можно отдельно задать параметры, которых нет в названии, и при необходимости изменить известный номинал. В запросе на тэн на заказ укажите, какие характеристики нужны для конкретного оборудования и какие должны отличаться от имеющегося нагревателя.
- Мощность и напряжение: в каталоге указано 4 кВт, напряжение не приведено → по заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Например, ТЭН 24В можно задать как заказной вариант, но это не характеристика изделия из карточки. Если сохраняются размеры ТЭН 4 кВт, изменение мощности требует пересчёта нагрузки на оболочку под указанную среду.
- Крепление: у ТЭН 4 кВт тип присоединения в названии отсутствует → по заказу можно выполнить штуцер с гайкой или фланец. Для штуцера задают подходящий размер: метрический М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубный G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. В заказе важно указать не только тип крепления, но и требуемую резьбу.
- Оболочка: у товара мощностью 4 кВт материал трубки не указан → по заказу можно выбрать чёрную сталь, нержавеющие стали AISI 304, AISI 316 или 12Х18Н10Т, жаропрочную сталь, медь либо титан. Для оболочки также доступно покрытие цинком или фторопластом. Выбранные материал и покрытие относятся к заказному исполнению, они не следуют из названия ТЭН.
- Выводы: тип контактов у ТЭН 4 кВт в каталоге не описан → по заказу можно сделать контактный стержень с резьбой М4, М5 или М6 и гайками либо вывести провод в термостойкой изоляции. Для выбора укажите, какой вариант подключения нужен; длину холодной зоны задают отдельно.
- Форма и длина: конфигурация ТЭН мощностью 4 кВт не обозначена → по заказу доступны прямое, U-, W-, M- и Г-образное исполнения, формы «скрепка», кольцо, спираль и оребрённый вариант. В задании фиксируют развёрнутую длину или длину после гибки, радиус изгиба и межосевое расстояние. Так тэн по размерам описывает именно нужную геометрию, а не только мощность.
- Дополнительное оснащение: термовыключатель или термостат в названии ТЭН 4 кВт не указан → по заказу можно предусмотреть встроенный термовыключатель или термостат.
В каких установках встречаются подобные ТЭН
Подобные трубчатые ТЭН применяют в накопительных водонагревателях для автомоек и моек самообслуживания: там подогревают воду для ручной мойки и постов с АВД. Такой тип нагревателя встречается и в котлах отопления пассажирских вагонов, где электрический режим обогрева работает параллельно с угольной топкой или используется как резерв. В этих примерах речь идёт о нагреве воды. Для товара из карточки известна мощность 4 кВт, но его рабочая среда и электрическое исполнение по названию не определяются.
Подобные нагреватели применяют для защиты воды от замерзания в чаше градирни или бассейне охлаждения чиллера при зимнем простое. В термодымовой камере они используются при подсушке, обжарке, варке и копчении мясных и рыбных изделий; в рабочей зоне присутствуют горячий воздух и дым, а при варке также пар. Ещё два примера водяных установок - медицинские аквадистилляторы, где кипятят водопроводную воду, и накопительные бойлеры прямого нагрева для бытового ГВС. Перечень показывает области применения подобных нагревателей, а не подтверждает соответствие ТЭН 4 кВт конкретной установке. Для такого сопоставления нужны заданные размеры, крепление, напряжение и среда.
Что позволяет прочитать запись «ТЭН 4 кВт»
Полная маркировка изделия в карточке не приведена: указаны только тип нагревателя и мощность 4 кВт. Поэтому расшифровка по ГОСТ 13268-88 для конкретного товара по этой записи невозможна. Чтобы описание стало достаточным для заказа или замены, к известным 4 кВт добавляют остальные параметры, не приписывая их изделию по умолчанию.
- «ТЭН» обозначает тип товара, но не форму трубки, вариант крепления или материал оболочки. Эти сведения для исполнения мощностью 4 кВт задают отдельно.
- «4 кВт» - единственное значение параметра, прямо указанное в названии. Оно не сообщает напряжение и не определяет размеры нагревательной части.
- Чтобы дополнить описание геометрией, указывают развёрнутую длину либо длину после гибки, диаметр трубки, форму и межосевое расстояние. Эти параметры нужны для подбора ТЭН 4 кВт по конкретному установочному месту.
- Для заказа также фиксируют среду, тип и размер крепления, материал оболочки, вариант выводов и напряжение. Если данные собраны на эскизе, его можно приложить к заданию на изготовление по чертежу заказчика.
- Если сохранилась маркировка старого нагревателя, её передают вместе с параметрами нового исполнения. Если маркировки нет, для ТЭН с мощностью 4 кВт нужны фактические размеры, конфигурация и сведения об условиях работы; без них каталожное название не заменяет полного задания.
Вопросы
Можно ли заказать для ТЭН 4 кВт другую резьбу или крепление?
Да. Для исполнения мощностью 4 кВт по заказу можно задать штуцер с гайкой и нужную резьбу либо фланец. В названии карточки тип крепления не указан.
Можно ли изменить выводы у ТЭН 4 кВт?
По заказу доступны контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Также задают длину холодной зоны.
Можно ли задать для ТЭН 4 кВт другое напряжение или мощность?
Да, напряжение и мощность можно выбрать для заказного исполнения отдельно от указанных в каталоге 4 кВт. При сохранении размеров мощность пересчитывают с учётом среды.

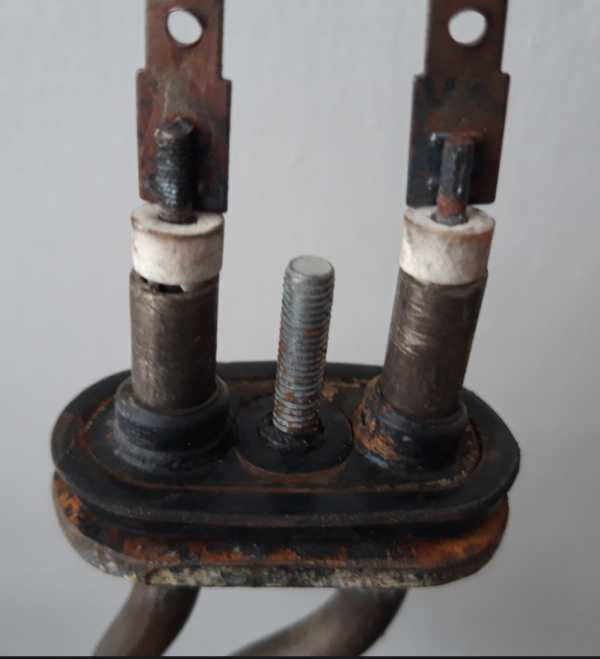

Можно ли изготовить ТЭН 4 кВт по старому образцу без маркировки?
Да, но одного значения 4 кВт недостаточно. Для задания нужны размеры, форма, крепление, выводы и среда работы.
Можно ли применить ТЭН 4 кВт в другой среде?
Среда для товара в названии не указана, поэтому её необходимо сообщить при заказе. Мощность 4 кВт сама по себе не определяет, подходит ли исполнение для воды, воздуха или масла.
Подойдёт ли ТЭН 4 кВт к моему оборудованию?
Совместимость нельзя установить по одной мощности 4 кВт. Сопоставьте напряжение, геометрию и крепление нагревателя с параметрами посадочного места.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
