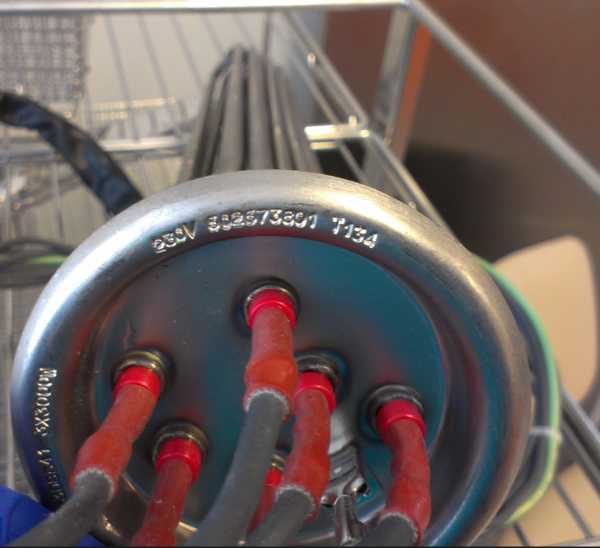

ТЭН 3*3000W (230V), рабочая часть 45 см

Характеристики

Что известно и что нужно уточнить

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Что сообщает обозначение ТЭН 3*3000W (230V)

Из названия известны мощность в обозначении 3*3000W, напряжение 230V и длина рабочей части 45 см. Этих данных достаточно, чтобы обсуждать электрический режим элемента, но недостаточно, чтобы воспроизвести его посадочную часть и геометрию. В названии не указаны диаметр трубки, форма изгиба, материал оболочки, крепление, параметры выводов и длина холодной зоны. Поэтому совпадение по мощности, напряжению и рабочей части ещё не подтверждает, что ТЭН встанет в конкретное посадочное место.

Для изготовления по заданию дополнительно нужны форма и габариты после гибки, диаметр оболочки, материал с учётом среды, тип крепления, параметры контактной части и схема включения. Для этой карточки особенно важно не трактовать 230V как обозначение напряжения трёхфазной сети: это напряжение указано для ТЭН. Если речь идёт о группе элементов, отдельно выясняют, какое напряжение приложено к каждому из них и каким способом они соединены. Эти уточнения позволяют сохранить рабочую часть 45 см, согласовать посадку и определить электрические характеристики под фактическую схему.

Варианты исполнения: расчёт для этого ТЭН

Как читать расчётные варианты для 3*3000W

Для элемента 3000W на 230V расчётный ток составляет 13 А, а расчётное сопротивление в рабочем режиме - 17,6 Ом. Это расчётные значения для одного нагревателя с указанными параметрами, а не готовый расчёт тока всей группы. Если к трёхфазной сети подключают несколько элементов, суммарный режим зависит от количества включённых ТЭН и схемы соединения. Поэтому при проектировании цепи нельзя подменять расчётом одного элемента ток всей установки или принимать схему по одному обозначению товара.

В расчётных вариантах для той же длины приведены другие мощности на 230 В: при 4,5 кВт ток составляет 19,6 А, а нагрузка на оболочку меняется в 1,5 раза; при 1,5 кВт ток составляет 6,5 А, нагрузка меняется в 0,5 раза. Практический вывод для заказчика: одинаковая длина рабочей части 45 см не означает одинаковый тепловой режим оболочки. При выборе мощности нужно учитывать среду, в которую передаётся тепло, и проверять допустимость нагрузки на трубку. Поэтому изменение мощности рассматривают вместе с исполнением ТЭН, а не как замену одного числа в маркировке.

Отдельно рассчитан вариант 3 кВт на 220 В вместо 230 В: ток будет 13,6 А, сопротивление спирали - 16,1 Ом. Это не тот же электрический режим, что 3000W на 230V, хотя мощность в примере совпадает. Разница напряжений меняет расчётные ток и сопротивление. Параметры отдельного элемента нельзя напрямую переносить на всю группу: до выбора коммутации нужно определить, как соединены ТЭН и какое напряжение получает каждый из них.

Какие исполнения можно заказать для ТЭН 3*3000W

В этой позиции заданы 3*3000W, 230V и рабочая часть 45 см; по заказу можем согласовать остальные параметры исполнения.

• У исходного ТЭН указаны 3*3000W и 230V → по заказу делаем исполнения от 100 Вт на напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если для рабочей части 45 см выбирают другую мощность, нагрузку на оболочку пересчитываем с учётом среды.
• Для группы из трёх элементов с параметрами 3000W и 230V посадка каждого ТЭН зависит от узла оборудования → под заказ для каждого элемента выбираем штуцер с гайкой или фланец, а для штуцера согласуем метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
• Для ТЭН на 230V в названии не обозначен способ присоединения проводов → по заказу для исполнения 3*3000W выбираем контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны согласуем с расположением крепления и соединительной части.
• У рабочей части длиной 45 см материал оболочки не указан → по заказу используем чёрную сталь, нержавеющую сталь, медь, жаропрочную сталь или титан; доступны покрытия цинком и фторопластом. Материал выбирают по среде, в которой работает нагреватель.
• Для позиции 3*3000W известна рабочая часть 45 см, но не задано её направление и форма → по заказу выполняем прямое исполнение, U-, W-, M-образную или Г-образную форму, «скрепку», кольцо, спираль либо вариант по эскизу. При этом отдельно согласуем радиус гиба и габариты, нужные для установки.
• В обозначении ТЭН 230V нет данных о дополнительном оснащении → по заказу можем включить в исполнение встроенный термовыключатель или термостат.

Где применяют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в ваннах длительной пастеризации молока: нагреватель передаёт тепло воде в рубашке, а она нагревает молоко, сливки и сырные или творожные сгустки. Такой тип нагревателя ставят в водяные бани полимеризаторов стоматологических, где обрабатывают акриловые базисы зубных протезов. В обоих случаях важна среда: параметры 3*3000W, 230V и рабочая часть 45 см описывают эту позицию, но сами по себе не задают исполнение для конкретного аппарата.

Подобные ТЭН используют в электросамоварах для нагрева воды в баке, накопительных водонагревателях прямого нагрева для бытового горячего водоснабжения и водяных лабораторных банях для термостатирования проб и нагрева реактивов. Их также применяют в промышленных электропарогенераторах для получения технологического насыщенного пара. Это разные задачи и условия работы: для исполнения с мощностью 3*3000W, напряжением 230V и рабочей частью 45 см отдельно согласуют среду, материал оболочки и крепление. Поэтому тэн на заказ для подобного применения подбирают по совокупности электрических и конструктивных параметров.

Что учитывать при подключении группы ТЭН

Обозначение 3*3000W (230V) содержит параметры нагревателей, но не показывает схему их соединения. Для группы к трёхфазной сети сначала проверяют напряжение на каждом элементе: от этого зависит, можно ли использовать выбранные ТЭН в конкретной цепи. Приведённые для сети 380/220В примеры подключения относятся к элементам на 220 В или 380 В и не дают готового решения для позиции с напряжением 230V.

• Для одного ТЭН 3000W на 230V расчётный ток равен 13 А, сопротивление в рабочем режиме - 17,6 Ом. Это данные одного элемента, а не всей группы из трёх.
• В справочных данных ТЭН на 220В при групповом подключении к сети 380/220В соединяют звездой: между фазой и нулём звезды получают 220В. У этой позиции указано 230V, поэтому автоматически переносить такой пример на неё нельзя.
• Для ТЭН на 380В в тех же данных приведена схема «треугольник». Это описание другого номинального напряжения; оно не определяет схему подключения изделия 3*3000W (230V).
• Количество элементов, кратное трём, в справочных данных связано с равномерной нагрузкой по фазам. Для конкретной установки нужно сопоставить это правило с числом ТЭН, их напряжением и схемой цепи.
• При заказе трубчатого электронагревателя по эскизу указывают рабочую и развёрнутую длину, форму и габариты после гибки, диаметр трубки, мощность, напряжение, материал оболочки, холодную зону и крепление. Для этой позиции известна рабочая часть 45 см, остальные конструктивные параметры в названии не заданы.
