Характеристики
| Маркировка | 165а13/2,0т220 |
|---|---|
| Развёрнутая длина | 1650 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 2 кВт |
| Напряжение | 220 В |
| Код среды | T: неподвижный воздух и газы выше 450 °C |
| Форма по эскизу | Ф7 |
Маркировка по частям
| Часть | Что означает | Значение |
|---|---|---|
| 165 | развёрнутая длина | 1650 мм |
| A | длина контактного стержня в заделке | 40 мм |
| 13 | диаметр оболочки | 13 мм |
| 2 | мощность | 2 кВт |
| T | среда | неподвижный воздух и газы выше 450 °C |
| 220 | напряжение | 220 В |
Как длина Ф7 связана с расчётной нагрузкой
Для этого ТЭН сочетание длины 1650 мм, диаметра оболочки 13 мм и мощности 2 кВт определяет расчётную нагрузку. Форма Ф7 задаёт изгиб по эскизу, а длина контактного стержня в заделке составляет 40 мм. При замене важно сопоставлять эти параметры вместе: изменение активной части при той же общей длине меняет удельную нагрузку.
В обозначении 165а13/2,0т220 среда задана кодом T: расчёт относится к неподвижному воздуху и газам выше 450 °C. Активная длина для исходного исполнения составляет 1570 мм; расчётный ток при 220 В равен 9,1 А, сопротивление в рабочем режиме - 24,2 Ом.
- Для мощности 2 кВт и активной длины 1570 мм удельная поверхностная мощность составляет 3,12 Вт/см².
- Предел удельной мощности для указанной среды по ГОСТ 13268-88 составляет 5 Вт/см². Расчётный запас этого исполнения до предела - 38%.
- Материал оболочки в обозначении не указан. Для заданной среды ГОСТ рекомендует нержавеющую жаропрочную сталь.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1570 мм |
|---|---|
| Расчётный ток | 9,1 А |
| Расчётное сопротивление в рабочем режиме | 24,2 Ом |
| Удельная поверхностная мощность (по активной длине) | 3,12 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 5 Вт/см² |
| Запас до предела ГОСТ | 38 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая жаропрочная сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Стержень 65 мм (код B) вместо 40 мм | при той же развёрнутой длине 1650 мм активная часть станет 1520 мм, удельная нагрузка 3,22 Вт/см² |
| Мощность 1,5 кВт на той же длине | удельная нагрузка 2,34 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
| 2 кВт на 380 В вместо 220 В | ток 5,3 А, сопротивление спирали 72,2 Ом; спираль пересчитываем, размеры остаются |
| Мощность 2,5 кВт на той же длине | удельная нагрузка 3,9 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
Что можно изменить в исполнении 1650 мм
Исходная конфигурация этого ТЭН: развёрнутая длина 1650 мм, диаметр оболочки 13 мм, форма Ф7, мощность 2 кВт, напряжение 220 В и контактный стержень 40 мм в заделке.
- Сейчас стержень в заделке длиной 40 мм, код A; для ТЭН длиной 1650 мм по заказу выполняем длину 65 мм (код B), 100 мм (C), 125 мм (D), 160 мм (E), 250 мм (F), 400 мм (G) или 630 мм (H). Для подключения можно выбрать резьбы М4, М5 или М6 с гайками и шайбами либо провод в термостойкой изоляции.
- Материал оболочки у исполнения 165а13/2,0т220 в обозначении не задан. Для воздуха по заказу делаем её из чёрной стали при умеренной температуре оболочки, из нержавеющей или жаропрочной стали при высокой.
- Для длины 1650 мм и диаметра 13 мм вместо исходных 2 кВт и 220 В можно заказать другую мощность, начиная от 100 Вт, и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При изменении электрических параметров пересчитываем удельную нагрузку под заданную среду.
- Форма исходного ТЭН - Ф7 по эскизу; по заказу выполняем также прямую, U-, W-, M-, Г-образную форму, «скрепку», кольцо, спираль или оребрение. Геометрию для длины 1650 мм задаём по эскизу.
- В обозначении изделия тип крепления отсутствует. Для исполнения диаметром 13 мм можно заказать штуцер с гайкой или фланец; варианты резьбы штуцера: М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.
Что меняют варианты мощности и стержня
У исходного исполнения 1650 мм, 2 кВт и 220 В активная длина равна 1570 мм, а удельная поверхностная мощность - 3,12 Вт/см². По ГОСТ 13268-88 для среды кода T указан предел 5 Вт/см²; расчётный запас составляет 38%. Эти значения относятся именно к заданным длине, мощности и активной части.
Если оставить развёрнутую длину 1650 мм, но заменить стержень длиной 40 мм (код A) на 65 мм (код B), активная часть станет 1520 мм. Удельная нагрузка для такого сочетания составит 3,22 Вт/см². Это изменение полезно учитывать при заказе: общий размер сохранится, но активная длина будет другой.
Для той же развёрнутой длины вариант 1,5 кВт даёт нагрузку 2,34 Вт/см², а вариант 2,5 кВт - 3,9 Вт/см²; для обоих расчётов в исходных данных указан предел 5 Вт/см² по ГОСТ 13268-88. Если сохранить мощность 2 кВт и перейти с 220 В на 380 В, ток составит 5,3 А, сопротивление спирали - 72,2 Ом. В этом варианте размеры остаются прежними, а спираль пересчитывается.
Где используют подобные ТЭН для воздуха
Подобные трубчатые ТЭН применяют в хлебопекарных ярусных печах ХПЭ: нагреватели работают в неподвижном или слабоконвекционном воздухе камер, где выпекают хлеб и хлебобулочные изделия. Такой тип нагревателя ставят в электрические воздушно-тепловые завесы для подогрева потока у дверных и воротных проёмов, а также в подвесные промышленные тепловентиляторы для обогрева помещений. Для изделия с длиной 1650 мм, диаметром 13 мм и мощностью 2 кВт геометрию и электрические параметры сопоставляют с конкретным узлом.
Подобные ТЭН применяют в термоупаковочных туннелях: горячий воздух обдувает упаковку и усаживает термоплёнку. В лабораторных суховоздушных термостатах нагрев воздуха поддерживает режим для проб. В обогревателях стрелочных переводов нагревают металлические элементы, препятствуя обледенению и примерзанию. Это примеры применения подобных нагревателей, а не подтверждение совместимости формы Ф7 с конкретной установкой.
Что нанести на эскиз формы Ф7
Для заказа формы Ф7 подготовьте эскиз с контурами изгиба и размерами прямых участков. На нём укажите общую развёрнутую длину 1650 мм и диаметр оболочки 13 мм, затем обозначьте положение изгибов и контактных выводов. Так форма будет задана для этого нагревателя, а не только обозначена кодом Ф7.
На эскизе отметьте контактный стержень в заделке длиной 40 мм (код A). Если нужен вариант 65 мм (код B), укажите это отдельно: при длине 1650 мм активная часть составит 1520 мм. Это изменение отражается на расчётной удельной нагрузке, которая для такого варианта равна 3,22 Вт/см².
Чтобы повторить электрическое исполнение, внесите в задание мощность 2 кВт и напряжение 220 В. Если требуются другие параметры, обозначьте их отдельно: например, для мощности 2 кВт на напряжении 380 В расчётные ток и сопротивление спирали составляют 5,3 А и 72,2 Ом. Крепление также покажите на эскизе, если оно предусмотрено.
Что передать для замены по старому образцу
Чтобы заказать тэн на заказ с геометрией Ф7, подготовьте параметры, по которым можно сопоставить старый нагреватель с обозначением 165а13/2,0т220ф7 10.
- Маркировку со старого ТЭН или данные из паспорта оборудования; для рассматриваемого исполнения электрические параметры - 2 кВт и 220 В.
- Развёрнутую длину 1650 мм, диаметр оболочки 13 мм и длину стержня в заделке 40 мм; отдельно укажите, если фактические размеры образца отличаются.
- Эскиз изгибов Ф7 с размерами прямых участков и положением выводов.
- Описание среды: в маркировке этого ТЭН задан неподвижный воздух и газы выше 450 °C.

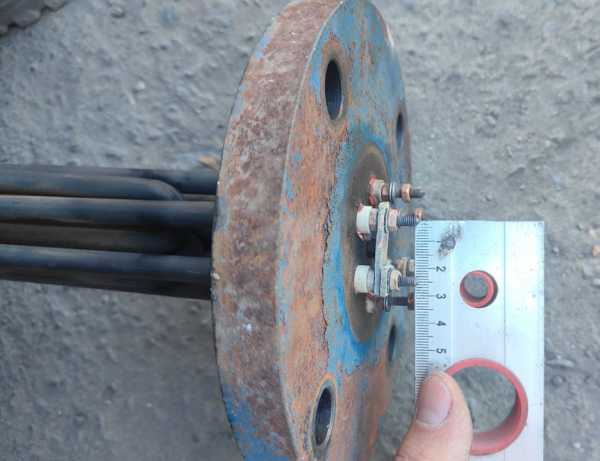

- Данные о креплении и посадочном размере: штуцер с резьбой или фланец. Для уточнения узла приложите фото старого нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН длиной 1650 мм с другой резьбой штуцера или креплением?
Да. В обозначении исполнения 165а13/2,0т220ф7 10 крепление не задано. Для нагревателя диаметром 13 мм по заказу выбирают штуцер с гайкой с доступной резьбой или фланец.
Можно ли изменить выводы или длину контактного стержня 40 мм?
Да. Для исходного стержня 40 мм (код A) доступны варианты длиной 65, 100, 125, 160, 250, 400 или 630 мм, а также резьбы М4, М5, М6 с гайками и шайбами либо провод в термостойкой изоляции.
Можно ли заказать другую мощность или напряжение при длине 1650 мм?
Да. При длине 1650 мм и диаметре 13 мм мощность и напряжение можно изменить с перерасчётом нагрузки. Для 2 кВт на 380 В расчётные значения составляют 5,3 А и 72,2 Ом.
Можно ли повторить ТЭН с формой Ф7 по старому образцу без маркировки?
Да. Для восстановления формы нужны замеры развёрнутой длины, диаметра оболочки 13 мм, изгибов и стержня; мощность 2 кВт и напряжение 220 В следует подтвердить отдельно.
Можно ли использовать исполнение 2 кВт, 220 В в другой среде?
В маркировке этого ТЭН среда задана как неподвижный воздух и газы выше 450 °C. Для другой среды заново оцениваем нагрузку исполнения длиной 1650 мм и выбираем материал оболочки по заданным условиям.
Подойдёт ли ТЭН 165а13/2,0т220ф7 10 к моему оборудованию?
Маркировка задаёт длину 1650 мм, диаметр 13 мм, форму Ф7, мощность 2 кВт и напряжение 220 В, но сама по себе не подтверждает совместимость. Сопоставьте эти параметры с геометрией узла, выводами и креплением.
