ТЭН 145А13/5,0j220Ф7

Характеристики

Маркировка по частям

Как связаны длина, мощность и среда в этом ТЭН

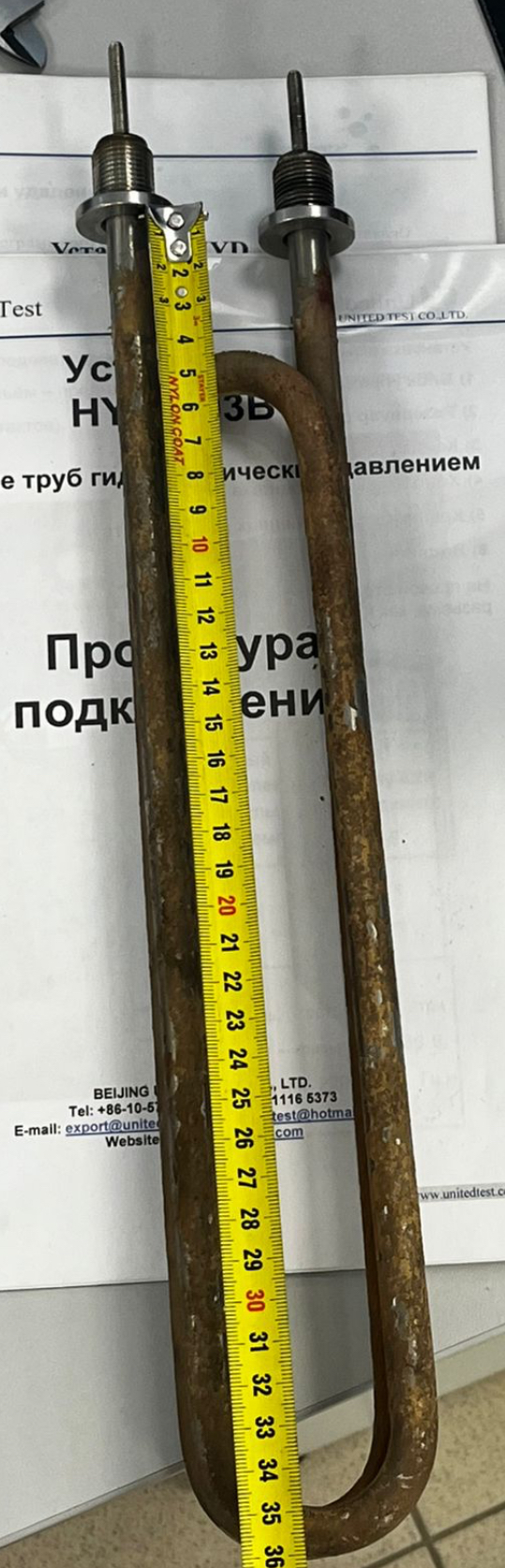

Обозначение 145А13/5,0j220Ф7 задаёт исполнение с развёрнутой длиной 1450 мм, оболочкой диаметром 13 мм и формой Ф7 по эскизу. Длина относится к трубке до гибки: после формирования изгиба меняются габариты, но не сама развёрнутая длина. Поэтому при проверке замены важно сопоставить и форму Ф7, и размеры уже изогнутого элемента с местом установки.

Код j в обозначении 145А13/5,0j220Ф7 указывает на исполнение для воды и слабых растворов кислот с pH 5–7. Для мощности 5 кВт расчётная активная длина составляет 1370 мм, а удельная поверхностная мощность - 8,94 Вт/см². Предел по ГОСТ 13268-88 для этой среды равен 15 Вт/см², так что расчётная нагрузка данного исполнения не достигает установленной границы.

Для сочетания 5 кВт и 220 В расчётный ток составляет 22,7 А, сопротивление в рабочем режиме - 9,7 Ом. Эти значения относятся к ТЭН с длиной 1450 мм и формой Ф7 в указанном электрическом исполнении. При выборе замены их сверяют вместе с диаметром оболочки 13 мм: совпадения одной мощности недостаточно, если отличаются геометрия или питание.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Что изменить в исполнении 145А13/5,0j220Ф7

Для ТЭН с развёрнутой длиной 1450 мм, оболочкой диаметром 13 мм, мощностью 5 кВт, напряжением 220 В и формой Ф7 можно согласовать отдельные изменения под узел установки:

• В обозначении 145А13/5,0j220Ф7 тип крепления не задан. Для этого ТЭН по заказу делаем штуцер с гайкой или фланец; штуцер можно выполнить с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.
• Сейчас контактный стержень в заделке имеет длину 40 мм, код A. Вместо него для ТЭН длиной 1450 мм можно задать стержень 65, 100, 125, 160, 250, 400 или 630 мм. Для стержня 40 мм или выбранной альтернативной длины можно предусмотреть резьбовой конец М4, М5 или М6 с гайками и шайбами либо вывод проводом в термостойкой изоляции.
• Материал оболочки ТЭН 145А13/5,0j220Ф7 в обозначении не указан. По заказу выполняем этот нагреватель с оболочкой из чёрной стали, нержавеющей или жаропрочной стали, меди либо титана; для оболочки можно задать цинковое или фторопластовое покрытие.
• В исходном исполнении заданы 5 кВт и 220 В. Для ТЭН с геометрией 1450 мм и формой Ф7 можем пересчитать спираль под другое питание: по заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При изменении мощности удельную нагрузку оболочки пересчитываем под среду.
• Развёрнутая длина этого ТЭН - 1450 мм, форма - Ф7. По заказу можем сделать прямое исполнение, U-, W-, M- или Г-образную форму, скрепку, кольцо, спираль, оребрённый вариант либо форму по эскизу.
• К ТЭН 5 кВт, 220 В можно добавить встроенный термовыключатель или термостат.

Как меняются расчёты при другом питании и длине вывода

Если оставить мощность 5 кВт и размеры ТЭН 145А13/5,0j220Ф7, но перейти с 220 на 380 В, расчётный ток составит 13,2 А, а сопротивление спирали - 28,9 Ом. В этом варианте меняется спираль, размеры остаются прежними. Поэтому при замене нагревателя длиной 1450 мм нужно отдельно подтвердить напряжение питания: сходство формы Ф7 не означает совпадения электрических параметров.

Для длины 1450 мм рассчитаны также варианты мощности 6,2 и 3,8 кВт. У исполнения 6,2 кВт удельная нагрузка равна 11,08 Вт/см², у исполнения 3,8 кВт - 6,79 Вт/см²; обе расчётные нагрузки укладываются в предел 15 Вт/см² по ГОСТ 13268-88. Мощность влияет на тепловую нагрузку оболочки диаметром 13 мм, поэтому подходящий вариант выбирают с учётом режима нагрева, а не только габаритов.

Длину вывода также учитывают при оценке активной части. Если вместо стержня 40 мм, код A, задать 65 мм, код B, то при той же развёрнутой длине 1450 мм активная часть составит 1320 мм, а удельная нагрузка - 9,27 Вт/см². При проверке замены сопоставляют длину трубки, форму Ф7 и положение контактного стержня.

Где применяют подобные трубчатые нагреватели

Подобные трубчатые ТЭН применяют в накопительных водонагревателях для нагрева и хранения воды в баке. Их также используют в перегонных кубах электрических самогонных аппаратов, где нагревают брагу. Для ТЭН 145А13/5,0j220Ф7 среда в обозначении задана кодом j, а расчётная нагрузка при 5 кВт равна 8,94 Вт/см²; применение в конкретном узле всё равно требует сверки длины 1450 мм, диаметра 13 мм и крепления.

Нагреватели похожего типа применяют во фритюрницах для разогрева растительного масла и в масляных радиаторах, где минеральное масло передаёт тепло корпусу. В льдогенераторах нагрев помогает снять лёд с металлической формы, а в ламинаторах горячего ламинирования тепло размягчает плёнку перед приклеиванием к бумаге или картону между валами. У этих аппаратов различаются среды и режимы, поэтому исполнение 5 кВт, 220 В и форма Ф7 требуют отдельной проверки по параметрам узла.

Как сверить обозначение с расчётом по ГОСТ

Маркировка 145А13/5,0j220Ф7 связывает параметры именно этого нагревателя: длину, диаметр оболочки, мощность, напряжение и форму. По расчёту ГОСТ 13268-88 при мощности 5 кВт активная часть составляет 1370 мм. Для неё удельная поверхностная мощность равна 8,94 Вт/см²; предел для указанной кодом j среды составляет 15 Вт/см².

Для воды и слабых растворов кислот с pH 5–7 ГОСТ указывает нержавеющую сталь как рекомендуемый материал оболочки. При этом обозначение 145А13/5,0j220Ф7 не содержит кода материала, поэтому по одной маркировке материал конкретного изделия определить нельзя. Если он важен для замены, укажите его отдельно в задании на ТЭН с длиной 1450 мм и диаметром 13 мм.

• Сверьте развёрнутую длину 1450 мм и диаметр оболочки 13 мм; после гибки форма Ф7 должна соответствовать геометрии узла.
• Для исполнения 5 кВт, 220 В расчётные значения составляют 22,7 А и 9,7 Ом в рабочем режиме.
• Проверьте удельную нагрузку этого исполнения: 8,94 Вт/см² при пределе 15 Вт/см² по ГОСТ 13268-88 для кода j.

Что подготовить для замены ТЭН Ф7

Если маркировка сохранилась, передайте обозначение 145А13/5,0j220Ф7 и подтвердите параметры: развёрнутая длина 1450 мм, диаметр 13 мм, мощность 5 кВт, напряжение 220 В и форма Ф7. Если обозначения нет, для ТЭН по размерам нужны длина и форма после гибки, диаметр трубки, мощность и напряжение. Укажите также межосевое расстояние, если оно определяет посадку.

Сообщите среду и способ крепления. Для исполнения с кодом j задана вода или слабый раствор кислоты с pH 5–7, но тип крепления в маркировке не приведён. Уточните, требуется ли штуцер с резьбой или фланец, и приложите фото старого ТЭН либо узла. Если нужен нестандартный ТЭН с изменённым выводом или материалом оболочки, перечислите эти требования отдельно от основных параметров Ф7.

По маркировке старого нагревателя можно оформить тэн по маркировке; при её отсутствии приложите эскиз или фото с размерами. Для тэн на заказ с длиной 1450 мм и формой Ф7 отдельно подтвердите напряжение 220 В и нужное крепление. Трубчатый электронагреватель подбирают по совокупности геометрии, питания и среды, а не только по номиналу мощности.
