Характеристики
| Материал | Нержавеющая сталь |
|---|---|
| Назначение | Для сауны |
| Пластина | 60×20 мм |
| Мощность | 1,5 кВт |
Где стоит такой нагреватель
Электрокаменка для бани и сауны
Узел: пакет стержневых ТЭНов под слоем или в корзине камней Какой ТЭН ставят: изготавливается из мягкой нержавеющей стали, что снижает растрескивание трубки при попадании воды на раскалённый элемент; Helo CUP 90 STJ, 9 кВт, настенная установка, 23… Почему отказывает: растрескивание трубки из обычной (не мягкой) нержавейки при попадании воды на раскалённый элемент, перегрев при недостатке камней вокруг ТЭНа, высокая влажность парной и конденсат на выводах
Пресс-формы литья пластика и металла
Узел: каналы в теле пресс-формы или литейной формы. Какой ТЭН ставят: угловые ТЭНУ - цилиндрический корпус из нержавеющей стали, соединение нагревательного элемента с токопроводом в кубической втулке 12х12х12 мм, необогреваемые участки по… Почему отказывает: превышение удельной мощности относительно рабочей температуры снижает надёжность элемента; механические повреждения при частой разборке формы для обслуживания. Модели: , Патронный нагреватель (ТЭНП) Ø6-25 мм, L 40-3500 мм, , Патронный ТЭН (общий тип), , Патент RU2630119C2, подогрев пресс-формы.
ТЭН 1,5 кВт в каменке: условия работы и подключение

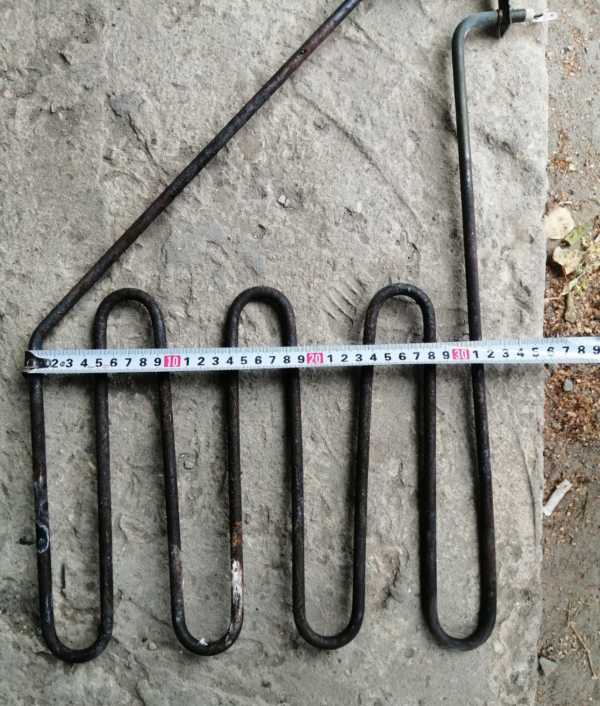

В электрокаменке нагревательные элементы устанавливают пакетом: под слоем камней или в корзине с ними. Этот ТЭН предназначен для сауны; в каталожном названии указаны мощность 1,5 кВт, нержавеющая сталь и пластина 60×20 мм. Пластина задаёт часть геометрии изделия, но не описывает форму нагревательной трубки, расположение выводов или способ крепления. Перед заменой важно выяснить, как элемент входит в узел конкретной каменки и совпадает ли его посадочный размер.
На нагреватель в каменке влияют высокая температура, вода при подливании на камни и влажность парной. По данным об оборудовании, трубка из обычной, не мягкой нержавеющей стали может растрескаться при попадании воды на раскалённый элемент. Если камней вокруг ТЭН недостаточно, возможен перегрев; влага и конденсат могут воздействовать на выводы. Надпись «нержавеющая сталь» в названии этого изделия не задаёт марку стали и не подтверждает, что применена именно мягкая нержавейка. При подборе замены для сауны поэтому сверяйте не только мощность 1,5 кВт и пластину 60×20 мм, но и материал, форму и условия установки.
Напряжение этого изделия в каталожном названии не указано, поэтому способ подключения нескольких элементов нужно уточнять отдельно по документации каменки.
Как заменить ТЭН для сауны и согласовать включение
При замене сравните старый нагреватель с каталожным исполнением: 1,5 кВт, нержавеющая сталь, пластина 60×20 мм. Порядок доступа к узлу зависит от каменки, поэтому действуйте по документации конкретного оборудования.
- Отключите каменку от электропитания и дождитесь полного остывания нагревателей и камней. Не снимайте элемент, пока узел горячий.
- Снимите старый ТЭН способом, предусмотренным для каменки. Не используйте выводы как опору и не деформируйте пластину при извлечении.
- Сверьте маркировку старого элемента и параметры каменки с новым исполнением. У этого ТЭН указана мощность 1,5 кВт; напряжение нужно выяснить по маркировке, документации или данным оборудования.
- Сопоставьте пластину 60×20 мм с креплением старого элемента. Дополнительно проверьте форму трубки, положение выводов и доступное пространство: размеры пластины сами по себе не описывают всю геометрию нагревателя.
- Если меняете несколько элементов, уточните по документации каменки схему их соединения и электрическое подключение.
- После установки проверьте механическое крепление и электрическое подключение по документации каменки. Не включайте нагрев, пока не согласованы напряжение и схема для установленного количества элементов.
Как изменить исполнение ТЭН 1,5 кВт
В исходном варианте для сауны указаны мощность 1,5 кВт, нержавеющая сталь и пластина 60×20 мм. Для этой позиции можно согласовать другие параметры, если они нужны для конкретного узла каменки.
- Мощность 1,5 кВт → по заказу делаем варианты от 100 Вт. Если сохраняется геометрия, но меняется мощность, пересчитываем удельную нагрузку оболочки с учётом среды и режима работы, чтобы согласовать новый вариант именно для заданных условий.
- Нержавеющая сталь → для ТЭН на заказ можно выбрать чёрную сталь, включая сталь 10, нержавеющие стали AISI 304, AISI 316 или 12Х18Н10Т, жаропрочную сталь, медь или титан. По заказу также выполняем покрытие цинком или фторопластом; в задании укажите, что нагреватель предназначен для сауны.
- Для пластины 60×20 мм крепление, выводы, форма и напряжение в названии не приведены → можно согласовать штуцер с гайкой или фланец, резьбу штуцера из ряда М14×1,5, М16×1,5, М18×1,5, М22×1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; выводы контактным стержнем с резьбой М4, М5 или М6 и гайками либо проводом в термостойкой изоляции; прямую, U-, W-, M-, Г-образную форму, скрепку, кольцо, спираль, оребрённое исполнение или форму по эскизу. Напряжение можно выбрать 12, 24, 36, 48, 110, 220, 230, 380 или 400 В; дополнительно доступны встроенный термовыключатель или термостат.
Где применяют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в электрокаменках для бань и саун: элементы находятся среди камней, нагревают воздух и могут периодически контактировать с водой при подливании на камни. В справочнике приведены примеры оборудования Harvia Vega, Harvia Cilindro, Helo CUP, VVD ЭНУ Премьера Руса и SAWO. Эти модели показывают тип узла, где используют нагреватели такого класса, но не подтверждают совместимость с ТЭН для сауны мощностью 1,5 кВт и пластиной 60×20 мм. Для конкретной каменки требуется сверить крепление, форму, материал и электрические параметры.
Подобные ТЭН применяют также в каналах пресс-форм для литья пластика и металла: нагреватель размещают в теле формы, а удельную мощность соотносят с рабочей температурой. При частой разборке формы возможны механические повреждения элемента. Другие примеры применения трубчатых нагревателей связаны с жидкими средами: защита воды от замерзания в чашах градирен и бассейнах охлаждения чиллеров, подогрев воды или гликолевой смеси в промышленных чиллерах, нагрев воды с моющими средствами в стиральных машинах и поддержание рабочей температуры жидкого противогололёдного реагента в поливомоечных машинах. У каталожного изделия указано назначение «для сауны», поэтому для этих задач следует отдельно подбирать исполнение, а не переносить параметры 1,5 кВт и пластины 60×20 мм без проверки среды и узла.
Что прислать для подбора замены с пластиной 60×20 мм
Чтобы проверить замену ТЭН для сауны на 1,5 кВт, пришлите данные, позволяющие сравнить установочное место и электрическую схему.
- Модель каменки или фотографию её шильдика.
- Фотографию старого ТЭН и маркировки, если она сохранилась.
- Размер пластины, крепления и доступного пространства; отдельно укажите, совпадает ли пластина со значением 60×20 мм.
- Маркировку напряжения и мощности старого элемента либо данные из документации каменки.
- Количество нагревателей и схему их распределения по фазам.
Вопросы
Можно ли сделать ТЭН 1,5 кВт с другой резьбой или креплением?
Да. Для изделия с пластиной 60×20 мм крепление в названии не задано; по заказу можно выбрать штуцер с гайкой и подходящую резьбу из доступного ряда либо фланец.
Можно ли изменить выводы или контактный стержень?
Да. Для ТЭН для сауны мощностью 1,5 кВт можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
Можно ли изменить мощность или напряжение, сохранив размеры?
Мощность каталожного исполнения составляет 1,5 кВт; другой вариант мощности рассчитываем с учётом нагрузки оболочки и условий работы. Напряжение в названии не приведено, его нужно задать отдельно.
Можно ли заказать замену без маркировки старого ТЭН?
Да. Для подбора ТЭН по размерам пригодятся фотография старого элемента, модель каменки и измерения пластины 60×20 мм, крепления и доступного пространства. Электрические параметры нужно выяснить отдельно, чтобы согласовать подключение.
Можно ли использовать этот ТЭН в другой среде?
В каталоге указаны назначение для сауны, мощность 1,5 кВт и нержавеющая сталь. Для другой среды следует отдельно согласовать материал оболочки и мощность, а также проверить соответствие крепления.
Подойдёт ли ТЭН с пластиной 60×20 мм к Harvia Vega или Helo CUP?
Harvia Vega и Helo CUP приведены как примеры каменок, в которых встречаются подобные нагреватели. Для ТЭН мощностью 1,5 кВт совместимость с конкретной моделью не подтверждена: нужно сравнить крепление, геометрию и электрические параметры.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
