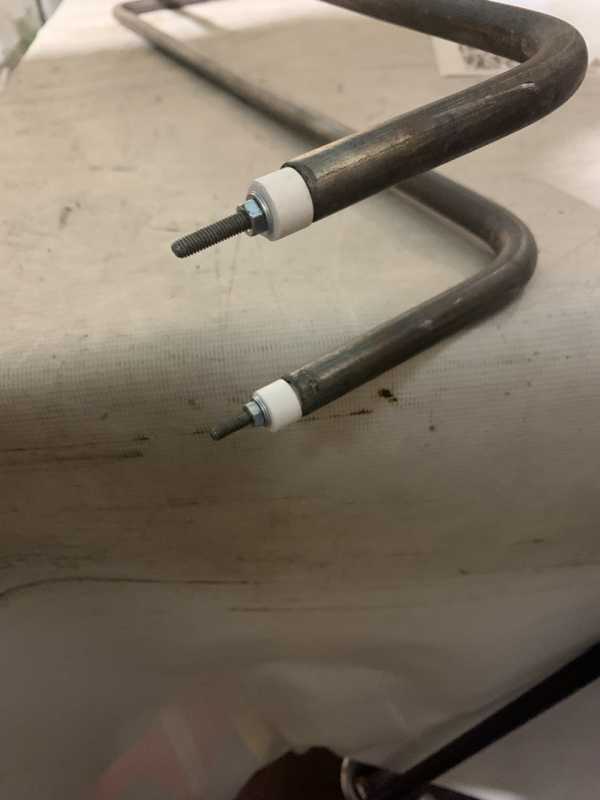

ТЭН 260 H13/6,0 J 380

Характеристики

Маркировка по частям

Что показывает маркировка ТЭН 260 H13/6,0 J 380

У этого ТЭН развёрнутая длина 2600 мм сочетается с оболочкой диаметром 13 мм и мощностью 6 кВт при 380 В. Для кода J, то есть воды и слабых растворов кислот с pH 5–7, расчётная активная длина составляет 1340 мм после исключения двух холодных зон. При этих параметрах удельная поверхностная мощность равна 10,96 Вт/см². Это на 4,04 Вт/см² ниже предела 15 Вт/см², указанного для данной среды в расчёте по ГОСТ 13268-88; запас до предела составляет 27 %. Для исполнения 6 кВт на 380 В расчётный ток составляет 15,8 А, а сопротивление в рабочем режиме - 24,1 Ом. Для среды J в расчёте рекомендована оболочка из нержавеющей стали, однако материал оболочки конкретно этого ТЭН в маркировке не обозначен.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие параметры этого исполнения можно изменить

У ТЭН 260 H13/6,0 J 380 уже заданы длина 2600 мм, диаметр оболочки 13 мм, мощность 6 кВт и напряжение 380 В. При заказе можно оставить эти параметры или выбрать другое исполнение для конкретного монтажа и рабочей среды.

• У ТЭН длиной 2600 мм крепление в маркировке не задано → для монтажа можно заказать штуцер с гайкой и резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо трубной G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; также возможно исполнение на фланце. При заказе укажите присоединительные размеры оборудования.
• В маркировке 260 H13/6,0 J 380 задан контактный стержень длиной 630 мм, код H → для этого ТЭН по заказу можно выбрать длину 40 мм (A), 65 мм (B), 100 мм (C), 125 мм (D), 160 мм (E), 250 мм (F) или 400 мм (G). Для подключения задают резьбовые концы М4, М5 или М6 с гайками и шайбами либо провода в термостойкой изоляции.
• Для ТЭН с оболочкой диаметром 13 мм материал в маркировке не закодирован → по заказу можно выбрать чёрную сталь (сталь 10), нержавеющую сталь AISI 304, AISI 316 или 12Х18Н10Т, жаропрочную сталь, медь либо титан. Для исполнения под среду J отдельно учитывайте рекомендацию расчёта по ГОСТ 13268-88: нержавеющая сталь; также можно задать покрытие цинком или фторопластом.
• Исходные электрические параметры этого ТЭН - 6 кВт и 380 В → по заказу можно задать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для длины 2600 мм и диаметра 13 мм при изменении мощности пересчитываем нагрузку на оболочку под заданную среду.
• У ТЭН 260 H13/6,0 J 380 развёрнутая длина 2600 мм → по заказу доступны прямая форма, U, W, M, Г-образное исполнение, скрепка, кольцо, спираль, оребрённое исполнение или форма по эскизу.
• Для нагревателя длиной 2600 мм и мощностью 6 кВт дополнительно можно заказать встроенный термовыключатель или термостат.

Как меняются расчётные варианты для длины 2600 мм

Для ТЭН с развёрнутой длиной 2600 мм расчёт показывает, как мощность влияет на нагрузку оболочки. При 4,5 кВт удельная нагрузка составляет 8,22 Вт/см², а при 7,5 кВт - 13,7 Вт/см². Оба значения ниже предела 15 Вт/см² по ГОСТ 13268-88 для среды J. У исходного варианта 6 кВт нагрузка составляет 10,96 Вт/см², поэтому исполнение на 7,5 кВт располагается ближе к пределу. Мощность для этой длины следует оценивать вместе с активной частью и рабочей средой.

Если для ТЭН мощностью 6 кВт вместо 380 В задать 220 В, внешние размеры останутся прежними, но спираль пересчитывается. Для такого варианта расчётный ток равен 27,3 А, сопротивление спирали - 8,1 Ом. Это расчёт именно для исполнения 6 кВт на 220 В, а не для исходного варианта 6 кВт на 380 В.

При длине контактного стержня 400 мм, код G, и прежней развёрнутой длине 2600 мм активная часть составит 1800 мм, а удельная нагрузка - 8,16 Вт/см². Этот вариант показывает, как изменение стержня влияет на активную часть ТЭН, не меняя заданную развёрнутую длину.

Где используют подобные ТЭН для воды

Подобные трубчатые электронагреватели применяют в накопительных водонагревателях, где вода нагревается и хранится в баке, и в проточных водонагревателях, где нагрев происходит при прохождении воды через прибор. ТЭН 260 H13/6,0 J 380 также относится к исполнениям для воды, но его развёрнутая длина 2600 мм, диаметр 13 мм и крепление должны соответствовать конструкции аппарата. Подобный тип нагревателя используют в промышленных электропарогенераторах для получения насыщенного пара низкого давления и в промышленных либо канальных увлажнителях, где вода нагревается до кипения для образования пара.

Подобные нагреватели встречаются в льдогенераторах кубикового льда: после цикла намораживания нагрев помогает снять лёд с испарительных форм или пластин. В стоматологических полимеризаторах нагревают воду для водяной бани, используемой при обработке акриловых базисов зубных протезов. Процессы и монтаж в этих аппаратах различаются. Поэтому код J у ТЭН длиной 2600 мм описывает тип среды, но не определяет присоединение или соответствие конкретному оборудованию.

Что учитывать для водяного ТЭН с нагрузкой 10,96 Вт/см²

Для ТЭН 260 H13/6,0 J 380 нагрузка 10,96 Вт/см² рассчитана для активной длины 1340 мм и среды вода либо слабые растворы кислот с pH 5–7. В расчёте по ГОСТ 13268-88 она сопоставлена с пределом 15 Вт/см² для этой среды. При изменении мощности или условий работы расчёт следует оценивать заново.

• Для среды J расчёт рекомендует оболочку из нержавеющей стали. В маркировке ТЭН материал не обозначен, поэтому его следует выбрать при заказе с учётом жидкости и условий работы.
• Для развёрнутой длины 2600 мм расчётные варианты дают 8,22 Вт/см² при 4,5 кВт и 13,7 Вт/см² при 7,5 кВт. Эти значения относятся к геометрии данного ТЭН и среде J, а не к любой жидкости.
• Накипь может образовываться на нагревателе и стенках накопительного бака. Анод для бойлера не предотвращает её появление; при реакции с карбонатами образуются более мягкие и рыхлые соли магния, которые легче удалять механически.
• Если ТЭН мощностью 6 кВт планируют использовать не в воде, а в другой среде, расчёт для кода J нельзя автоматически переносить на неё. Для активной длины 1340 мм нужно отдельно оценить нагрузку в заданных условиях.

Какие данные нужны для заказа исполнения 2600 мм

Для заказа укажите, какие параметры ТЭН 260 H13/6,0 J 380 нужно сохранить: развёрнутую длину 2600 мм, диаметр оболочки 13 мм, мощность 6 кВт, напряжение 380 В и среду J. Если меняется крепление, сообщите тип присоединения и резьбу либо параметры фланца; для другого вывода укажите длину контактного стержня и способ подключения. Приложите маркировку старого нагревателя, если она есть, а также модель оборудования и сведения о рабочей среде. При заказе без маркировки потребуются длина и форма, диаметр трубки, мощность, напряжение и данные крепления.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
