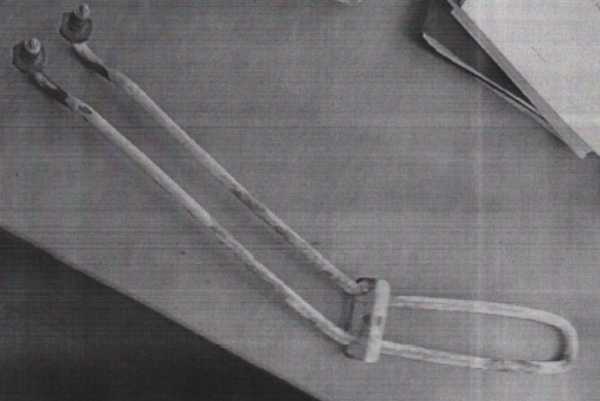

ТЭН трубчатый для посудомоечной машинки ELETTO, 220 V 3 кВт

Характеристики

Где стоит такой нагреватель

Накипь и слабый проток перегружают ТЭН ELETTO

В посудомоечной машине нагреватель находится в проточной части циркуляционной помпы, а не в баке. Для ТЭНа ELETTO на 3 кВт и 220 V это означает, что вода должна проходить непосредственно через нагревательный узел. Поток отводит тепло от оболочки и участвует в работе всего контура; совпадения электрических параметров недостаточно, если заменяемый элемент не соответствует посадочному месту.

При постоянном контакте с жёсткой горячей водой в проточной части образуется накипь. Отложения затрудняют передачу тепла воде и могут привести к перегреву отдельных участков оболочки. Если засорился фильтр, снижается циркуляция и ухудшается охлаждение работающего ТЭНа. Поэтому при отказе нагревателя ELETTO следует учитывать не только его мощность 3 кВт, но и проходимость водяного контура.

Слабый поток или недостаток воды в зоне нагрева создают условия, близкие к сухому включению: тепло уносится хуже, и локальная температура оболочки может повышаться. Это один из возможных механизмов отказа, а не универсальное объяснение неисправности. Если ТЭН для воды заменяют без проверки циркуляции и фильтра, причина перегрева может сохраниться и после установки нового элемента.

Как заменить ТЭН в проточном узле ELETTO

Перед заменой ТЭНа ELETTO с параметрами 3 кВт и 220 V определите, связан ли отказ с нагревателем. Он встроен в проточную часть циркуляционной помпы, поэтому в проверку стоит включить и состояние водяного контура.

1. Отключите посудомоечную машину от электропитания и дождитесь остывания воды и нагревательного узла.
2. Снимите старый ТЭН, не натягивая провода и не нагружая контакты. До подбора замены сфотографируйте маркировку, форму элемента, выводы и место крепления.
3. Сверьте электрические значения старого элемента с параметрами этой карточки: 3 кВт и 220 V. Если мощность или напряжение отличаются, не считайте ТЭН прямой заменой без проверки требований оборудования.
4. Сопоставьте геометрию: форму и длину нагревательной части, диаметр трубки, положение выводов и тип соединения. Даже при одинаковых 3 кВт и 220 V новый ТЭН должен соответствовать проточной части помпы.
5. Установите согласованный нагреватель и соберите узел. До подачи питания проверьте соединения и отсутствие утечек воды.
6. При пробном запуске убедитесь, что циркуляция восстановлена и нагрев происходит в рабочем цикле машины. Если поток остаётся слабым, одной заменой ТЭНа проблему не устранить.

Как изменить исполнение ТЭНа ELETTO по заказу

В названии ТЭНа ELETTO заданы мощность 3 кВт и напряжение 220 V, но не указаны форма, крепёж, материал оболочки и конструкция выводов. Эти параметры можно согласовать для конкретного проточного узла, не принимая совпадение по мощности за полную взаимозаменяемость.

• У ТЭНа ELETTO на 3 кВт и 220 V тип крепления не обозначен. Если посадочное место помпы требует резьбового ТЭНа, можно согласовать штуцер с гайкой: метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Для другого посадочного узла можно рассмотреть фланцевое исполнение. Важно, чтобы соединение соответствовало именно месту установки нагревателя ELETTO.
• У исходного ТЭНа не описаны выводы и контактная часть. Для замены элемента с питанием 220 V можно подобрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Исполнение контактов выбирают по схеме подключения и доступному пространству возле проточной помпы, а не только по мощности 3 кВт.
• Материал оболочки в названии ELETTO не указан, поэтому считать его известным нельзя. При заказе можно выбрать чёрную сталь, нержавеющую сталь, медь, жаропрочную сталь или титан; предусмотрены также покрытия цинком или фторопластом. Для водяного узла выбор материала следует соотнести с составом воды и контактом с моющим раствором. Материал нового элемента не следует определять только по внешнему виду старого ТЭНа.
• Если вместо штатных 3 кВт требуется 4,5 кВт при 220 V, расчётный ток составит 20,5 А. При той же длине нагрузка на оболочку будет в 1,5 раза выше, поэтому такое изменение нельзя считать простой заменой по мощности: длину проверяют с учётом среды и условий протока в помпе. Для варианта 1,5 кВт на 220 V расчётный ток равен 6,8 А, а нагрузка на оболочку при той же длине составит 0,5 от исходной. В обоих случаях нужно отдельно подтвердить, что мощность подходит машине ELETTO.
• Для варианта 3 кВт на 380 V расчётный ток равен 7,9 А, сопротивление спирали - 48,1 Ом; размеры при этом остаются прежними, но спираль пересчитывают. Для исполнения 3 кВт на 220 V расчётный ток составляет 13,6 А, расчётное сопротивление в рабочем режиме - 16,1 Ом. Это расчётные значения для указанных электрических вариантов, а не основание подключать нагреватель к иному напряжению без проверки оборудования.
• Форма и длина ТЭНа ELETTO в названии отсутствуют. Для заданной посадки можно согласовать прямую форму, U, W, M, Г-образное исполнение, спираль, скрепку, кольцо или оребрённую конструкцию. Отдельно по заказу доступны встроенный термовыключатель и термостат. Изменение формы должно учитывать размещение ТЭНа в проточной части и путь циркуляции воды.

Где используют подобные трубчатые ТЭН для воды

Подобные трубчатые ТЭН применяют в бытовых посудомоечных машинах: нагреватель может быть встроен в проточную часть циркуляционной помпы, а не в бак. В справочнике оборудования приведены нагревательные узлы EGO (для Bosch/Siemens) 30.73400.029, 30.73400.016 и 30.73400.024. Это примеры узлов посудомоечных машин, а не подтверждение того, что ТЭН ELETTO на 3 кВт и 220 V подходит к ним. При замене сравнивают размеры, крепление и электрические параметры.

В профессиональных посудомоечных машинах нагреватели встречаются в бойлере ополаскивания и ванне мойки; в котломоечных машинах может быть отдельный мощный ТЭН-блок бойлера. В качестве моделей оборудования в справочнике указаны Abat МПК-1100К, Abat МПК-700К и Abat МПК-1400К. Для подобных узлов описана работа с горячей водой и моющим раствором; накипь на бойлерном ТЭНе и снижение циркуляции из-за загрязнённых фильтров могут способствовать перегреву. Параметры этих машин не относятся к ТЭНу ELETTO.

Подобные водяные ТЭН применяют также в кипятильниках пассажирских вагонов для непрерывного приготовления кипятка, накопительных водонагревателях автомоек и постов самообслуживания, аквадистилляторах для получения дистиллята и стиральных машинах для нагрева воды в баке по программе. Нагреватели этого типа используют и в аквариумах для поддержания температуры воды, а в промышленных электропарогенераторах - для производства насыщенного пара. Это примеры применения похожих трубчатых электронагревателей в разных водных контурах. Они не подтверждают возможность установить в такое оборудование ТЭН ELETTO с параметрами 3 кВт и 220 V.

Что прислать для подбора замены ELETTO

Для подбора замены ТЭНу ELETTO на 3 кВт и 220 V пришлите модель посудомоечной машины и фотографии старого элемента: общий вид, маркировку, крепление и выводы. На снимках должна читаться геометрия части, которая входит в проточный узел. Если маркировки нет, сообщите измеренные длину и форму нагревательной части, диаметр трубки, параметры питания старого ТЭНа и тип соединения. Добавьте фото места установки в циркуляционной помпе и укажите, есть ли признаки накипи или слабой циркуляции. Эти данные помогут подобрать исполнение для конкретного узла, а не только по обозначению 3 кВт и 220 V.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.

Заявка на расчёт
