Тэн водяной Тэн150а10/1.0т220ф2

Характеристики

Маркировка по частям

Как читать параметры Тэн150а10/1.0т220ф2

В маркировке 150а10/1.0т220ф2 зашифрованы параметры, которые нужно рассматривать вместе. Развёрнутая длина составляет 1500 мм, диаметр оболочки - 10 мм, мощность - 1 кВт, напряжение - 220 В. Обозначение Ф2 задаёт форму по эскизу, поэтому одного кода недостаточно, чтобы определить геометрию изгиба.

Для этого исполнения расчётная активная длина составляет 1420 мм: из общей развёрнутой длины исключены две холодные зоны. При этих размерах удельная поверхностная мощность равна 2,24 Вт/см². По ГОСТ 13268-88 предел для обозначенной среды - 5 Вт/см², расчётный запас до него составляет 55 %. Эти значения относятся к указанным параметрам и среде, а не подтверждают возможность работы в воде.

В обозначениях есть важное расхождение: каталожное название говорит «водяной», тогда как код T в расшифровке означает неподвижный воздух и газы выше 450 °C. Поэтому «тэн для воды» и параметры среды в маркировке не совпадают. Для заказа трубчатого электронагревателя сначала нужно установить, какое из обозначений соответствует рабочим условиям, а не ориентироваться только на название карточки.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие параметры исполнения можно изменить

Базовая точка для заказа - развёрнутая длина 1500 мм, диаметр 10 мм, мощность 1 кВт, напряжение 220 В и форма Ф2. Если меняются крепление, вывод или геометрия, их согласуют с этой исходной конфигурацией.

• Для ТЭН длиной 1500 мм крепление не обозначено → по заказу можно добавить штуцер с гайкой или фланец. Если выбран штуцер, укажите нужную резьбу: метрическую М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
• В базовом исполнении стержень в заделке имеет длину 40 мм, код A → для ТЭН с параметрами 1 кВт и 220 В можно задать 65 мм (B), 100 мм (C), 125 мм (D), 160 мм (E), 250 мм (F), 400 мм (G) или 630 мм (H). Для соединения предусмотрены резьбовой конец М4, М5 или М6 с гайками и шайбами либо провод в термостойкой изоляции.
• Материал оболочки в маркировке 150а10/1.0т220ф2 не указан, а код T относится к неподвижному воздуху и газам выше 450 °C → для этой среды расчёт рекомендует нержавеющую жаропрочную сталь. По заказу также доступны чёрная сталь для воздуха при умеренной температуре оболочки и нержавеющая сталь при высокой.
• Если для длины 1500 мм требуется другая электрическая нагрузка, по заказу можно изменить мощность от 100 Вт или выбрать напряжение 12, 24, 36, 48, 110, 220, 230, 380 либо 400 В. Исходные значения этого ТЭН - 1 кВт и 220 В; при изменении мощности на той же геометрии пересчитывается удельная нагрузка для заданной среды.
• Форма Ф2 и развёрнутая длина 1500 мм задают исходную геометрию → по заказу возможны прямое исполнение, формы U, W, M, Г, «скрепка», кольцо, спираль, оребрение или вариант по эскизу. Для изменения именно Ф2 приложите эскиз с контуром и нужными размерами, чтобы согласовать форму вместе с диаметром оболочки 10 мм.
• Для исполнения 1 кВт, 220 В можно дополнительно заказать встроенный термовыключатель или термостат; если ТЭН будет работать в воздушном потоке, по заказу доступно оребрение.

Что показывают расчёты для других номиналов

Если сохранить геометрию с развёрнутой длиной 1500 мм, но задать для ТЭН мощность 1 кВт и напряжение 380 В, расчётный ток составит 2,6 А, а сопротивление спирали - 144,4 Ом. Размеры останутся прежними, спираль пересчитывается. Это отдельное исполнение, а не замена подключения без изменения внутренних электрических параметров.

Для мощности 1,2 кВт на той же длине расчётная удельная нагрузка равна 2,69 Вт/см². Для 0,8 кВт на той же длине она составляет 1,79 Вт/см². Оба значения ниже предела 5 Вт/см² по ГОСТ 13268-88 для среды, указанной в расшифровке. Вывод относится к неподвижному воздуху и газам выше 450 °C, а не автоматически к водяному режиму.

Удлинение контактного стержня с 40 мм (код A) до 65 мм (код B) при сохранении развёрнутой длины 1500 мм меняет расчётную активную часть: она составит 1370 мм. Удельная нагрузка при этом будет 2,32 Вт/см². Значит, при изменении вывода важна не только его длина: нужно учитывать, какая активная длина останется у изделия Ф2.

Где применяют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в промышленных подвесных тепловентиляторах для обогрева помещений: там воздух проходит с принудительным обдувом. В электрических воздушно-тепловых завесах нагревается воздушный поток у дверного или воротного проёма. В промышленных инкубаторах нагреватели поддерживают температуру воздуха с принудительной циркуляцией. Это другие условия обдува, чем неподвижный воздух, указанный кодом T у исполнения 1500 мм, 10 мм, 1 кВт и 220 В.

Подобные ТЭН используют в холодильниках и морозильниках No Frost для автоматической оттайки инея на испарителе. В обогревателях стрелочных переводов нагревают металлические элементы, чтобы подвижные части не обледеневали и свободно переводились. Эти примеры показывают применение подобных нагревателей в разных процессах, но не подтверждают совместимость формы Ф2 с конкретным оборудованием. Для подбора ТЭН по маркировке сопоставляют рабочую среду, форму, размеры и электрические параметры.

Материал оболочки и расхождение в назначении

У этого изделия материал оболочки не указан в названии, а обозначение среды задаёт неподвижный воздух и газы выше 450 °C. Для таких условий расчёт по ГОСТ 13268-88 рекомендует нержавеющую жаропрочную сталь. Каталожное слово «водяной» само по себе не подтверждает, что такая конструкция подходит для воды: назначение нужно сверить с маркировкой старого нагревателя и условиями оборудования.

По заказу доступны оболочки из чёрной стали, нержавеющей стали или меди. Выбор между ними нельзя сделать только по длине 1500 мм, диаметру 10 мм и мощности 1 кВт: важна рабочая среда. Если подбирается ТЭН для водонагревателя, нужно отдельно подтвердить, что маркировка T не относится к этому исполнению.

• Чёрная сталь: для воздуха при умеренной температуре оболочки.
• Нержавеющая или жаропрочная сталь: для воздуха при высокой температуре оболочки; для среды T расчётом рекомендована нержавеющая жаропрочная сталь.
• Медь доступна как вариант материала по заказу, но условия её применения для этого исполнения в воде не заданы.

Что сообщить при заказе ТЭН с маркировкой Ф2

Если маркировка сохранилась, передайте её целиком: для этого изделия это Тэн150а10/1.0т220ф2. Также укажите, соответствует ли рабочая среда коду T - неподвижный воздух и газы выше 450 °C - или изделие требуется для воды. Это уточнение принципиально из-за расхождения между названием карточки и расшифровкой маркировки.

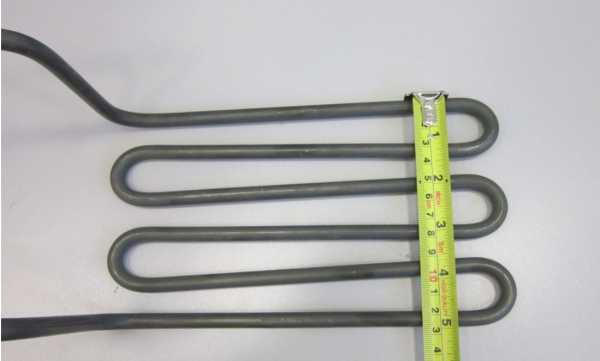

Для подтверждения геометрии Ф2 сообщите развёрнутую длину 1500 мм, диаметр 10 мм и размеры после гибки, если они доступны. Уточните мощность 1 кВт, напряжение 220 В, длину контактного стержня 40 мм и требуемое крепление. Если нагреватель установлен в оборудовании, приложите фото старого ТЭН или укажите модель оборудования.

При подборе укажите среду: воду, неподвижный воздух, воздух с обдувом или масло. Если рассматривается ТЭН для водонагревателя, отдельно проверьте соответствие крепления и места установки: маркировка 1 кВт, 220 В и Ф2 сама по себе его не устанавливает. Присоединение - например, штуцер или фланец - согласуют с параметрами посадочного места.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
