ТЭН 100 А 10/0,4 J 220 Ф.4 155 мм, штуцер 1/2″

Характеристики

Маркировка по частям

Что показывают маркировка и расчёт этого ТЭН

В обозначении ТЭН 100 А 10/0,4 J 220 Ф.4 зашифрованы параметры, важные для замены: диаметр оболочки 10 мм, мощность 0,4 кВт, напряжение 220 В, среда J и форма Ф4. Развёрнутая длина составляет 1000 мм, контактный стержень в заделке - 40 мм. По расчёту активная часть равна 920 мм, ток - 1,8 А, сопротивление в рабочем режиме - 121 Ом. При такой активной длине мощность 0,4 кВт даёт удельную поверхностную нагрузку 1,38 Вт/см². Для указанной среды предел по ГОСТ 13268-88 составляет 15 Вт/см², расчётный запас до него - 91 %. Код J задаёт применение в воде и слабых растворах кислот с pH 5–7. Для такой среды ГОСТ рекомендует оболочку из нержавеющей стали, однако материал конкретного изделия в его названии не указан. Эти расчётные данные помогают оценить именно сочетание длины 1000 мм, диаметра 10 мм и мощности 0,4 кВт; они не заменяют сверку формы Ф4 и крепления со старым нагревателем.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие параметры ТЭН Ф4 можно изменить по заказу

Исходное исполнение: 0,4 кВт, 220 В, развёрнутая длина 1000 мм, форма Ф4 и стержень 40 мм. Если посадочное место или питание отличаются, эти параметры можно задать отдельно.

• Стержень исходного ТЭН имеет длину 40 мм и код A → по заказу сделаем 65 мм (код B), 100 мм (C), 125 мм (D), 160 мм (E), 250 мм (F), 400 мм (G) или 630 мм (H). Для исполнения Ф4 изменение стержня меняет активную длину нагревательной части, поэтому его учитываем в расчёте.
• У этого изделия указаны мощность 0,4 кВт и напряжение 220 В → можем изготовить ТЭН от 100 Вт с питанием 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Например, при сохранении длины 1000 мм мощность влияет на удельную нагрузку, а при другом напряжении пересчитывается спираль.
• В каталожном названии крепление обозначено как штуцер 1/2″ → для узла с другой ответной частью можем выполнить штуцер с резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Второй вариант крепления для этого исполнения - фланец; его выбирают с учётом посадочного места.
• Форма исходной детали обозначена Ф4, развёрнутая длина - 1000 мм → по заказу можем сделать прямой, U-, W-, M- или Г-образный ТЭН, а также форму скрепки, кольца, спирали, оребрённое исполнение или вариант по эскизу. В эскизе для нового контура важно показать геометрию гибки и взаимное расположение участков, чтобы форма соответствовала узлу.
• Материал оболочки исходного ТЭН не указан; для исполнения с параметрами 0,4 кВт и 220 В по заказу доступны чёрная сталь, нержавеющие стали AISI 304, AISI 316 и 12Х18Н10Т, жаропрочная сталь, медь или титан. Также возможны покрытия цинком или фторопластом. Дополнительно можем установить встроенный термовыключатель или термостат.

Как читать расчётные варианты для этой длины

Для развёрнутой длины 1000 мм расчёт показывает два варианта мощности относительно исходных 0,4 кВт. При 0,3 кВт нагрузка составит 1,04 Вт/см², при 0,5 кВт - 1,73 Вт/см²; оба значения ниже предела 15 Вт/см², указанного для среды по ГОСТ 13268-88. Исходному исполнению соответствует нагрузка 1,38 Вт/см². Таким образом, в пределах этих расчётов изменение мощности не выводит ТЭН за заданный предел, но фактическую среду и режим работы всё равно нужно учитывать при выборе.

Для той же мощности 0,4 кВт рассчитаны исполнения на 24 и 380 В вместо исходных 220 В. При 24 В ток будет 16,7 А, сопротивление спирали - 1,4 Ом; при 380 В получаются 1,1 А и 361 Ом. Размеры при этих изменениях остаются прежними, но спираль пересчитывается под новое напряжение. Это важно при заказе замены: совпадение формы Ф4 и длины 1000 мм не означает, что можно оставить исходное электрическое исполнение.

Отдельно рассчитан вариант с контактным стержнем 65 мм вместо 40 мм. При прежней развёрнутой длине 1000 мм активная часть составит 870 мм, удельная нагрузка - 1,46 Вт/см². То есть наружная развёрнутая длина сохраняется, но меняется часть, участвующая в нагреве. Если у старого ТЭН другой стержень, это различие следует включить в задание вместе с мощностью 0,4 кВт и напряжением 220 В.

Где применяют подобные водяные ТЭН

Подобные трубчатые ТЭН применяют в кипятильниках пассажирских вагонов, где непрерывно готовят кипяток, и в проточных водонагревателях, нагревающих воду во время её прохождения через прибор. Их также используют в аквариумных нагревателях для поддержания температуры пресной или морской воды. Это примеры применения изделий того же типа, а не данные о совместимости конкретных узлов с ТЭН Ф4 мощностью 0,4 кВт и длиной 1000 мм.

Такие нагреватели встречаются в электропарогенераторах, где получают технологический пар, и в промышленных или канальных увлажнителях воздуха, где воду доводят до кипения для образования пара. В льдогенераторах кубикового льда нагрев используют при съёме намороженного льда с испарительных форм или пластин. В перечисленных устройствах различаются форма, способ крепления и режим контакта со средой. Поэтому для замены конкретного ТЭН сверяют его параметры: оболочку 10 мм, форму Ф4, развёрнутую длину 1000 мм, штуцер 1/2″, мощность и напряжение.

Как связаны код J, накипь и материал оболочки

У ТЭН 100 А 10/0,4 J 220 среда J относится к воде и слабым растворам кислот с pH 5–7. Расчёт для этого исполнения позволяет сопоставить нагрузку с пределом, указанным по ГОСТ 13268-88.

• Для исходной мощности 0,4 кВт и активной длины 920 мм расчётная нагрузка составляет 1,38 Вт/см². При 0,3 и 0,5 кВт на развёрнутой длине 1000 мм получаются 1,04 и 1,73 Вт/см² соответственно; предельное значение для среды в расчёте - 15 Вт/см².
• Для кода J справочные данные по ГОСТ указывают нагрев и кипячение при максимальной температуре на оболочке 100°C. Это значение относится к обозначенной среде и не задаёт температуру управления конкретного оборудования.
• Накипь на ТЭНе может повлиять на теплоотдачу в водяном узле, но для этой модели в исходных данных нет допустимой толщины отложений или режима очистки. Их нельзя определить только по мощности 0,4 кВт и маркировке J.
• Материал оболочки ТЭН Ф4 в каталожном названии не приведён. В расчёте для среды J рекомендация ГОСТ - нержавеющая сталь; если для замены требуется конкретный материал, укажите его отдельно. По заказу доступны, в частности, нержавеющая сталь, чёрная сталь, медь и титан.

Что сверить перед заказом ТЭН по маркировке

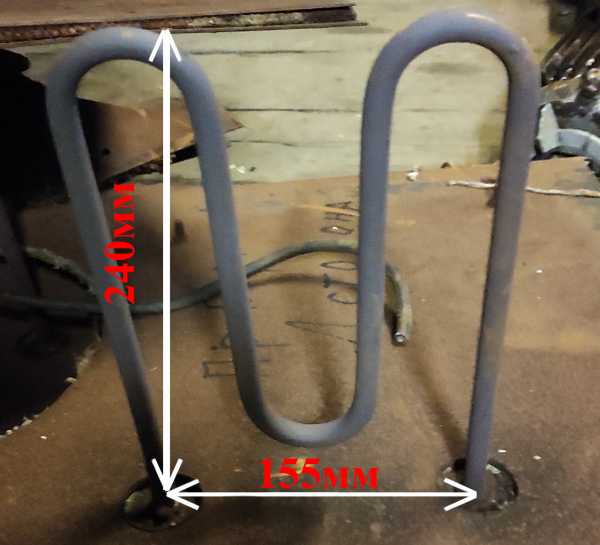

Чтобы подобрать замену этому ТЭН, подготовьте обозначение старого нагревателя и проверьте его основные размеры: развёрнутую длину 1000 мм, диаметр оболочки 10 мм, форму Ф4 и длину контактного стержня 40 мм. Укажите мощность 0,4 кВт и напряжение 220 В, если они должны остаться прежними. В каталожном названии также стоят размер 155 мм и штуцер 1/2″; фото старой детали поможет определить, к какому участку относится размер и как устроено крепление. Если маркировка не сохранилась, приложите фотографию ТЭН и посадочного места, назовите модель оборудования и опишите среду. Для заказа трубчатого электронагревателя важны именно параметры старой детали, а не только общее название оборудования.
