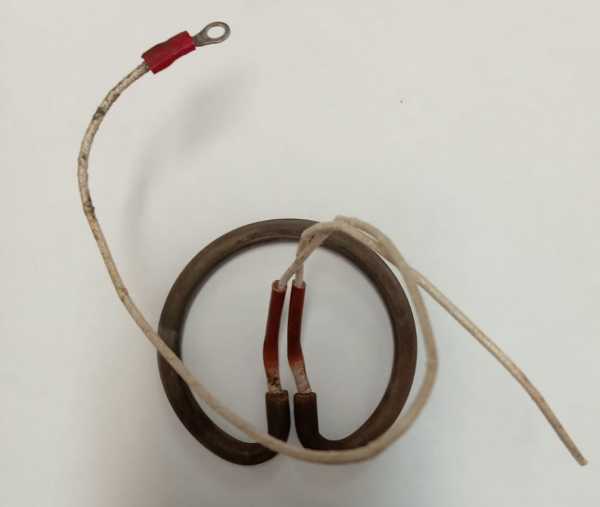

Характеристики
| Изделие | ТЭН |
|---|---|
| Форма | Ф8 |
Где стоит такой нагреватель
Пресс-формы литья пластика и металла
Узел: каналы в теле пресс-формы или литейной формы. Какой ТЭН ставят: угловые ТЭНУ - цилиндрический корпус из нержавеющей стали, соединение нагревательного элемента с токопроводом в кубической втулке 12х12х12 мм, необогреваемые участки по… Почему отказывает: превышение удельной мощности относительно рабочей температуры снижает надёжность элемента; механические повреждения при частой разборке формы для обслуживания. Модели: , Патронный нагреватель (ТЭНП) Ø6-25 мм, L 40-3500 мм, , Патронный ТЭН (общий тип), , Патент RU2630119C2, подогрев пресс-формы.
Контур Ф8 в канале пресс-формы
Для пресс-формы важно, как контур нагревателя проходит внутри канала. У ТЭН Ф8 развёрнутая длина и длина после гибки в каталожном названии не заданы, поэтому обозначение Ф8 само по себе не позволяет проверить посадку. При подборе отдельно фиксируют длину трубки до формования и размеры уже согнутого элемента, а также диаметр трубки.
В справочном описании нагревателей для пресс-форм приведены угловые ТЭНУ с цилиндрическим корпусом из нержавеющей стали и кубической втулкой 12х12х12 мм в месте соединения нагревательного элемента с токопроводом. Указаны и необогреваемые участки: 1,5-3 см со стороны выводов и 1 см со стороны глухого конца. Это данные о типе ТЭНУ из справочника, а не характеристики товара Ф8: материал, конструкция втулки и длины участков для него в названии не указаны.
По сведениям об оборудовании, одна из причин отказа нагревателя в пресс-форме - превышение удельной мощности относительно рабочей температуры. Другой риск связан с механическими повреждениями при частой разборке формы для обслуживания. Поэтому геометрию контура Ф8 сверяют отдельно от электрических характеристик: одинаковая длина не доказывает, что мощность подходит для режима работы.
- Для Ф8 запишите развёрнутую длину трубки и отдельно длину после гибки: первая описывает заготовку, вторая - готовый контур.
- Сверьте диаметр трубки и форму изгиба с каналом пресс-формы. Ни диаметр, ни радиус гиба обозначением Ф8 не заданы.
- Проверьте мощность и напряжение по маркировке или документации оборудования. Для ТЭН Ф8 эти значения в названии отсутствуют; при выборе мощности учитывают удельную нагрузку и рабочую температуру.
Замена ТЭН с контуром Ф8
При замене важно сохранить параметры контура, по которым нагреватель Ф8 проходит в канале, и отдельно проверить электрические характеристики. Обозначение формы не заменяет измерений и данных оборудования.
- Отключите оборудование по принятой на нём процедуре обслуживания и подготовьте пресс-форму к снятию нагревателя.
- Извлеките старый элемент, не деформируя трубку и выводы: повреждённый контур может не отражать исходную геометрию Ф8.
- Измерьте развёрнутую длину и диаметр трубки, затем зафиксируйте размеры готового изгиба. Если контур проходит между заданными участками формы, отметьте расстояния между ними.
- Найдите мощность и напряжение по маркировке снятого элемента или документации оборудования. В каталожном названии ТЭН Ф8 они не указаны.
- Сверьте с требуемым исполнением крепление, тип выводов и материал оболочки. Если этих данных нет, уточните их отдельно, не выводя из обозначения Ф8.
- Установите нагреватель по процедуре оборудования и проверьте работу предусмотренным для пресс-формы способом. Не подгибайте элемент в канале, если контур не совпал: при формовании можно повредить оболочку.
Как задать исполнение ТЭН формы Ф8
Для заказа ТЭН Ф8 укажите геометрию контура и те параметры, которых нет в названии. Запрос «тэн на заказ» можно дополнить эскизом с развёрнутой длиной, диаметром трубки и размерами после гибки.
- Для контура Ф8 можно задать крепление: штуцер с гайкой под метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо под трубную G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; также доступен фланец. Укажите вариант и размеры посадочного узла, чтобы крепление соответствовало месту установки.
- Укажите, как подключается ТЭН Ф8: по заказу доступны контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны задают отдельно, поскольку она не определена названием формы.
- Для ТЭН Ф8 материал оболочки выбирают под задачу: доступны чёрная сталь (сталь 10), нержавеющие стали AISI 304, AISI 316 и 12Х18Н10Т, жаропрочная сталь, медь или титан. По заказу для выбранного материала предусмотрено покрытие цинком или фторопластом.
- Если контур Ф8 сохраняется, мощность и напряжение можно задать отдельно: доступны исполнения от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При изменении мощности без изменения размеров пересчитывают удельную нагрузку на оболочку с учётом среды.
- Если требуемый контур отличается от указанной в названии формы Ф8, по заказу доступны прямая, U-, W-, M-, Г-образная формы, скрепка, кольцо, спиральное или оребрённое исполнение, а также вариант по эскизу. Для изменения геометрии задают длину, радиус гиба и межосевое расстояние.
- Для ТЭН Ф8 в исполнение также можно включить встроенный термовыключатель или термостат; необходимость такого элемента укажите вместе с параметрами контура и электрической части.
Где применяют подобные трубчатые нагреватели
Подобные трубчатые ТЭН применяют в маслоочистительных и вакуумных установках СОМ, УВМ и УВФ. Нагрев трансформаторного или турбинного масла перед вакуумной сушкой снижает вязкость и помогает удалять влагу и газы. В кромкооблицовочных станках нагреватель используют в клеевой ванне для нанесения расплавленного клея на кромку из ПВХ, меламина или шпона. Эти примеры показывают области применения похожих нагревателей, но не подтверждают совместимость ТЭН Ф8 с конкретной установкой.
Подобные ТЭН применяют также в путевых подогревателях нефти и системах обогрева резервуаров нефтепродуктов, в воскотопках, фритюрницах, битумоплавильных установках и битумоварочных котлах. В этих процессах нагревают вязкие нефтепродукты, воду и воск, растительное масло, битум или битумно-полимерные составы. В справочнике по нагревателям пресс-форм приведены «Патронный нагреватель (ТЭНП) Ø6-25 мм, L 40-3500 мм», «Патронный ТЭН (общий тип)» и «Патент RU2630119C2, подогрев пресс-формы». Диаметр и длина относятся к справочному примеру, а не к ТЭН Ф8. Для его подбора нужны размеры канала, контур изгиба и параметры нагрева.
Что сообщить для подбора Ф8
Чтобы подобрать исполнение ТЭН формы Ф8 для пресс-формы, передайте данные о геометрии, креплении и условиях работы. Так можно отделить параметры, заданные контуром, от мощности, напряжения и материала оболочки.
- Фотографию старого нагревателя и его установки, а также маркировку, если она читается.
- Развёрнутую длину трубки и её диаметр, затем отдельно размеры готового контура после гибки. Если Ф8 должен проходить между участками формы, укажите расстояния между ними.
- Мощность и напряжение старого ТЭН или значения из документации оборудования.
- Рабочую среду и сведения о креплении: тип резьбы, гайка или фланец, межосевое расстояние.
- Модель оборудования, если она известна: она помогает понять контекст применения, но соответствие ТЭН Ф8 всё равно сверяют по размерам и параметрам.
Вопросы
Можно ли сделать ТЭН Ф8 с другой резьбой или креплением?
Да, для ТЭН формы Ф8 можно задать штуцер с гайкой под одну из указанных метрических или трубных резьб либо фланец. В каталожном названии тип крепления не указан, поэтому его выбирают по размерам узла установки.
Можно ли изменить выводы или длину контактного стержня у Ф8?
Да, для Ф8 доступны контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны указывают отдельно.
Можно ли задать для Ф8 другую мощность или напряжение при тех же размерах?
Да, мощность и напряжение ТЭН формы Ф8 задают при заказе: доступны варианты от 100 Вт и указанные значения напряжения. При неизменных размерах мощность оценивают с учётом удельной нагрузки оболочки и рабочей среды.
Можно ли заказать ТЭН Ф8 по старому образцу без маркировки?
Да, для подбора Ф8 можно предоставить фото и размеры: развёрнутую длину, диаметр трубки и контур после гибки. Электрические параметры по одной геометрии определить нельзя, поэтому также понадобятся данные оборудования или отдельное задание.
Можно ли использовать ТЭН формы Ф8 в другой среде?
В названии Ф8 рабочая среда не указана. Сообщите, в какой среде будет работать нагреватель: материал оболочки и мощность согласуют отдельно с учётом условий применения.
Подойдёт ли ТЭН Ф8 к моей пресс-форме или другой модели оборудования?
Одного обозначения Ф8 недостаточно: для подбора сопоставляют канал формы с развёрнутой длиной, диаметром трубки и контуром после гибки. Справочные модели «Патронный нагреватель (ТЭНП) Ø6-25 мм, L 40-3500 мм», «Патронный ТЭН (общий тип)» и RU2630119C2 не подтверждают совместимость с ТЭН Ф8.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
