ТЭН-145А10/1,3.Т.380.эскизФ7.штцМ14*1,5

Характеристики

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Развёрнутая длина 1450 мм и контур Ф7

Маркировка 145А10/1,3.Т.380 расшифровывает основные параметры: 145 означает развёрнутую длину 1450 мм, A - контактный стержень длиной 40 мм в заделке, 10 - диаметр оболочки 10 мм. Значения 1,3 и 380 указывают соответственно на мощность 1,3 кВт и напряжение 380 В. В полном названии также зафиксированы форма по эскизу Ф7 и штуцер М14*1,5. Эти параметры описывают конкретное исполнение, а не только общий тип нагревателя.

Развёрнутая длина относится к трубке до гибки. После формирования Ф7 габаритная длина и занимаемое место зависят от контура, радиусов и расположения участков. Поэтому при сравнении с установленной деталью нужно сопоставлять форму изгиба и точки крепления, а не считать 1450 мм длиной готового контура. Если новый эскиз отличается, сохранение той же развёрнутой длины само по себе не означает совпадение по установочным размерам.

Код T задаёт условия работы в неподвижном воздухе и газах выше 450 °C. Для расчёта активная длина составляет 1370 мм: из 1450 мм развёрнутой длины вычитаются две холодные зоны. При мощности 1,3 кВт удельная поверхностная мощность по активной длине равна 3,02 Вт/см². В расчёте по ГОСТ 13268-88 для этой среды указан предел 5 Вт/см², разница до него составляет 40 %. Для среды T стандарт рекомендует оболочку из нержавеющей жаропрочной стали; материал оболочки в каталожном названии этого ТЭН не указан.

Какие части исполнения Ф7 можно изменить

Этот трубчатый электронагреватель задан развёрнутой длиной 1450 мм, формой Ф7, штуцером М14*1,5 и стержнем 40 мм. Для варианта тэн на заказ можно отдельно согласовать изменения крепления, выводов, мощности, напряжения или контура, сохраняя остальные параметры без изменений.

• Сейчас штуцер М14*1,5 → по заказу выполняем другое резьбовое крепление или фланец под бак. Резьбу и положение штуцера нужно увязать с эскизом Ф7, чтобы крепление совпало с местом установки.
• Сейчас контактный стержень 40 мм, код A → можно задать другую длину стержня, установить резьбовые концы с гайками и шайбами либо выполнить вывод проводом в термостойкой изоляции.
• Сейчас мощность 1,3 кВт и напряжение 380 В → эти электрические параметры можно изменить, но при сохранении длины 1450 мм удельную нагрузку на оболочку пересчитываем для указанной среды.
• Сейчас задана форма Ф7 по эскизу и длина 1450 мм → по заказу меняем контур и длину по новому эскизу. В нём важно указать размеры после гибки и взаимное расположение участков.
• Материал оболочки в названии не задан → для воздуха можно заказать чёрную сталь при умеренной температуре оболочки либо нержавеющую или жаропрочную сталь при высокой.

Расчётные варианты: стержень, мощность и напряжение

При замене стержня 40 мм, код A, на 65 мм, код B, и сохранении развёрнутой длины 1450 мм активная часть уменьшается с расчётных 1370 до 1320 мм. Удельная нагрузка при этом возрастает с 3,02 до 3,13 Вт/см². Для среды T предел по ГОСТ 13268-88 равен 5 Вт/см², поэтому расчётное значение 3,13 Вт/см² остаётся ниже него. При выборе более длинного стержня нужно учитывать не только точку подключения, но и изменение активной длины.

Для штуцера М14*1,5 в вариантах расчёта приведены резьбы М14х1,5 и М16х1,5, а также трубные G1/2 и G1. Если исходное крепление отличается, его размер нужно указать отдельно: повторяем резьбу установленного штуцера. Также возможно фланцевое крепление под бак. Для ТЭН формы Ф7 важна не только сама резьба, но и положение штуцера относительно изгиба: смещение точки крепления меняет привязку всего контура при монтаже.

При снижении мощности до 1 кВт на той же длине 1450 мм удельная нагрузка составляет 2,32 Вт/см². При увеличении до 1,6 кВт она составляет 3,72 Вт/см². Оба расчётных значения ниже предела 5 Вт/см², указанного для среды T по ГОСТ 13268-88. Это сопоставление относится к одной развёрнутой длине и показывает изменение нагрузки при смене мощности; оно не отменяет проверки фактических условий работы и материала оболочки.

Отдельный вариант - 1,3 кВт на 220 В вместо 380 В. Для него расчётный ток равен 5,9 А, сопротивление спирали - 37,2 Ом, а геометрические размеры остаются прежними. Спираль при смене напряжения пересчитывается, то есть электрическое исполнение не сводится к простой замене надписи на маркировке. При заказе нужно одновременно зафиксировать мощность 1,3 кВт, выбранное напряжение, развёрнутую длину 1450 мм и эскиз Ф7.

Какие размеры показать на эскизе Ф7

Чтобы задать форму Ф7 для ТЭН с развёрнутой длиной 1450 мм, эскиз должен описывать как трубку до гибки, так и расположение готового контура относительно крепления. Для тэн по размерам укажите следующие параметры:

• Развёрнутую длину 1450 мм и способ её измерения, чтобы значение относилось именно к длине трубки до гибки.
• Контур после гибки: форму изгиба, длину после гибки, радиусы и расстояния между участками, необходимые для размещения детали.
• Точку установки штуцера М14*1,5 и направление контактного стержня длиной 40 мм относительно формы Ф7.
• Диаметр оболочки 10 мм, мощность 1,3 кВт и напряжение 380 В, чтобы геометрический эскиз был связан с исполнением нагревателя.

Что сверить для повторения ТЭН 145А10

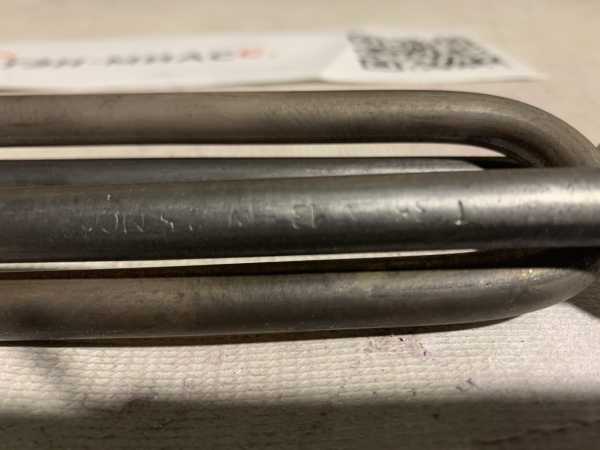

Если подбираете тэн по маркировке, сопоставьте надпись на установленной детали с обозначением 145А10/1,3.Т.380 и полным названием исполнения. В первую очередь проверьте, что 1450 мм - это именно развёрнутая длина, а не размер контура после гибки. Для формы Ф7 эскиз должен показывать участки трубки и их положение относительно штуцера М14*1,5.

Отдельно уточните среду: код T относится к неподвижному воздуху и газам выше 450 °C. Это условие связано с расчётной удельной нагрузкой 3,02 Вт/см² и материалом оболочки, рекомендуемым для этой среды. Если условия отличаются, нельзя автоматически переносить расчёт исходного исполнения. Для изготовления по старому образцу приложите его фото или эскиз, но зафиксируйте фактические размеры и электрические параметры именно этого ТЭН.

• Маркировку или фото обозначения, чтобы сверить длину 1450 мм, код A, диаметр 10 мм, мощность 1,3 кВт и напряжение 380 В.
• Эскиз Ф7 с размерами развёрнутой трубки и контура после гибки, включая точки привязки штуцера.
• Данные о креплении и выводе: резьба М14*1,5, положение штуцера, длина стержня 40 мм и рабочая среда.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
