Характеристики
| Маркировка | 200А13/3,0т220 |
|---|---|
| Развёрнутая длина | 2000 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 3 кВт |
| Напряжение | 220 В |
| Код среды | T: неподвижный воздух и газы выше 450 °C |
| Резьба штуцера | G1/2 |
| Межосевое расстояние | 260 мм |
Маркировка по частям
| Часть | Что означает | Значение |
|---|---|---|
| 200 | развёрнутая длина | 2000 мм |
| A | длина контактного стержня в заделке | 40 мм |
| 13 | диаметр оболочки | 13 мм |
| 3 | мощность | 3 кВт |
| T | среда | неподвижный воздух и газы выше 450 °C |
| 220 | напряжение | 220 В |
Как читать маркировку и расчёт нагрузки
Маркировка 200А13/3,0т220 задаёт ТЭН с оболочкой диаметром 13 мм, мощностью 3 кВт и напряжением 220 В. Для этого исполнения в расшифровке указана развёрнутая длина 2000 мм, а буква T задаёт неподвижный воздух и газы выше 450 °C. Штуцер G1/2 и межосевое расстояние 260 мм определяют крепление. В каталожном названии есть также L-580: при замене этот размер нужно нанести на эскиз отдельно от развёрнутой длины.
- Расчётная активная часть равна 1920 мм: из развёрнутой длины 2000 мм вычтены две холодные зоны.
- При мощности 3 кВт и напряжении 220 В расчётный ток составляет 13,6 А, а сопротивление в рабочем режиме - 16,1 Ом.
- Для активной длины 1920 мм удельная поверхностная мощность получается 3,83 Вт/см². Расчётный предел по ГОСТ 13268-88 для обозначенной среды - 5 Вт/см², запас составляет 23 %.
- В расчёте для режима, указанного у этого ТЭН, ГОСТ 13268-88 рекомендует нержавеющую жаропрочную сталь для оболочки. Материал не обозначен в каталожном названии, поэтому его нужно согласовать отдельно.
- Установочную геометрию нельзя восстановить только по записи L-580: в расшифровке маркировки приведена развёрнутая длина 2000 мм. На эскизе покажите, к каким точкам относится каждый из этих размеров.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1920 мм |
|---|---|
| Расчётный ток | 13,6 А |
| Расчётное сопротивление в рабочем режиме | 16,1 Ом |
| Удельная поверхностная мощность (по активной длине) | 3,83 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 5 Вт/см² |
| Запас до предела ГОСТ | 23 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая жаропрочная сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Штуцер G1/2 | соседние размеры G1 или метрическая М14х1,5, М16х1,5; если старый штуцер другой, повторяем его |
| Оболочка для воздуха | чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
| Мощность 2,2 кВт на той же длине | удельная нагрузка 2,81 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| Мощность 3,8 кВт на той же длине | удельная нагрузка 4,85 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| Стержень 65 мм (код B) вместо 40 мм | при той же развёрнутой длине 2000 мм активная часть станет 1870 мм, удельная нагрузка 3,93 Вт/см² |
| 3 кВт на 380 В вместо 220 В | ток 7,9 А, сопротивление спирали 48,1 Ом; спираль пересчитываем, размеры остаются |
Какие параметры исполнения можно изменить
Исходное исполнение сочетает длину 2000 мм, оболочку 13 мм, стержень 40 мм, мощность 3 кВт, напряжение 220 В и крепление G1/2. По заказу можно изменить отдельные параметры, сохранив остальные размеры, если они соответствуют посадочному месту.
- На этом ТЭН установлен штуцер G1/2, межосевое расстояние - 260 мм → по заказу делаем резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1, G1 1/4, G1 1/2, G2 или G2 1/2 либо фланец под бак. Новое межосевое расстояние задают на чертеже.
- В исходной маркировке длина контактного стержня в заделке - 40 мм, код A → можно выбрать код B, C, D, E, F, G или H: длину от 65 до 630 мм. Для этого стержня предусматриваем окончание с резьбой М4, М5 или М6 с гайками и шайбами либо вывод проводом в термостойкой изоляции.
- Для оболочки диаметром 13 мм материал в каталожном названии не задан → для этого исполнения подбираем чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой.
- В исходном варианте указаны 3 кВт и 220 В → по заказу задаём мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если при длине 2000 мм меняется мощность, пересчитываем удельную нагрузку для указанной среды.

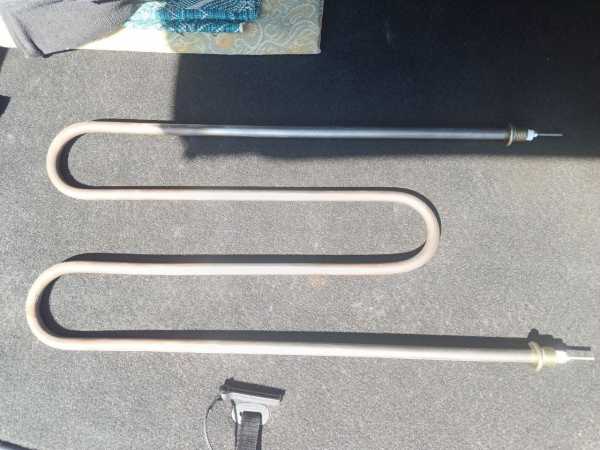

- Развёрнутая длина исходного элемента - 2000 мм → выполняем прямую форму, U-, W- или M-образную, Г-образную, «скрепку», кольцо, спираль либо оребрённое исполнение. Форму, длину и межосевое расстояние согласуем по чертежу; для воздуха с обдувом предусмотрено оребрение.
- Для исполнения 200А13/3,0т220 также можно предусмотреть встроенный термовыключатель или термостат.
Что меняют расчётные варианты
При сохранении развёрнутой длины 2000 мм мощность 2,2 кВт даёт удельную нагрузку 2,81 Вт/см². Для этого ТЭН это означает меньшую нагрузку на оболочку по сравнению с исходными 3 кВт и 3,83 Вт/см². Перед выбором такого исполнения нужно соотнести мощность с требуемым режимом нагрева.
Если на той же длине выбрать 3,8 кВт, нагрузка составит 4,85 Вт/см² при расчётном пределе 5 Вт/см² по ГОСТ 13268-88 для заданной среды. Вариант остаётся в расчётном пределе, но запас будет небольшим. Поэтому увеличение мощности у ТЭН с оболочкой 13 мм стоит оценивать вместе с температурным режимом и рабочей средой.
Для варианта 3 кВт на 380 В расчётные значения составляют 7,9 А и 48,1 Ом. Геометрия остаётся прежней, но спираль пересчитываем под новое напряжение. Если требуется подключать несколько элементов к сети 380/220 В, схема зависит от напряжения самих ТЭН и их количества.
Где используют похожие ТЭН
Подобные трубчатые ТЭН применяют в подовых печах для выпечки пиццы и лепёшек на жаропрочной плите или камне. В термоупаковочном туннеле нагретый воздух усаживает плёнку на упаковке, а электрическая воздушно-тепловая завеса подогревает поток у дверного или воротного проёма. У рассматриваемой модели в маркировке задан неподвижный воздух и газы выше 450 °C; применение в аппарате с принудительным обдувом требует отдельной проверки режима.
Похожие нагреватели встречаются в вертикальных грилях для шаурмы, где открытый элемент передаёт тепло мясному конусу инфракрасным излучением, и в подвесных промышленных тепловентиляторах, нагревающих воздух с принудительным обдувом. В холодильниках и морозильниках No Frost подобные элементы используют для оттайки инея на испарителе. Эти процессы отличаются от режима, заданного для ТЭН 200А13/3,0т220; его параметры 3 кВт, 220 В и оболочка 13 мм сами по себе не подтверждают взаимозаменяемость.
Как указать размеры на эскизе замены
Для ТЭН с обозначением 200А13/3,0т220фе4 нанесите на эскиз форму, крепление и электрические параметры раздельно. Развёрнутая длина по расшифровке маркировки - 2000 мм, межосевое расстояние - 260 мм, диаметр оболочки - 13 мм. Каталожная запись L-580 указана отдельно: обозначьте её на схеме с точками начала и конца замера, чтобы не принять за развёрнутую длину.
Покажите положение штуцера G1/2, изгибы и направление контактного стержня длиной 40 мм. Если меняется резьба или вместо штуцера требуется фланец, укажите конструкцию крепления и расстояние между осями. При повторении формы старого ТЭН приложите общий вид и отдельный вид со стороны штуцера.
В размерной части укажите мощность 3 кВт и напряжение 220 В, а также среду: неподвижный воздух и газы выше 450 °C. Если для нового исполнения нужны другие значения, отметьте их отдельно от исходных. Так эскиз задаёт конкретно, что в ТЭН сохраняют, а что меняют.
Что передать для заказа замены
Чтобы заказать тэн на заказ по старому образцу, приложите маркировку или эскиз и перечислите параметры, которые нужно сохранить у исполнения 200А13/3,0т220. Для тэн по маркировке отдельно поясните, как соотносятся запись L-580 и развёрнутая длина 2000 мм.
- Фото маркировки и самого элемента, включая штуцер и место выхода контактного стержня.
- Развёрнутую длину 2000 мм, диаметр оболочки 13 мм, форму и размеры после гибки.
- Мощность 3 кВт и напряжение 220 В либо новые значения, если параметры меняются.
- Крепление G1/2 и межосевое расстояние 260 мм либо размеры нового посадочного места.
- Среду работы: неподвижный воздух и газы выше 450 °C; укажите, если предусмотрен обдув или условия отличаются.
- Модель оборудования или фото установленного элемента, если по маркировке и размерам нельзя определить его положение.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать этот ТЭН с другой резьбой или креплением?
Да. Вместо штуцера G1/2 можно выбрать другую резьбу или фланец. Для сохранения установки сообщите, нужно ли оставить межосевое расстояние 260 мм.
Можно ли изменить выводы или длину контактного стержня?
Да. В исходном исполнении стержень в заделке имеет длину 40 мм, код A; можно выбрать другой код длины из ряда B-H. Для окончания доступны варианты с резьбой М4, М5 или М6 либо проводом в термостойкой изоляции.
Можно ли задать другую мощность или напряжение при тех же размерах?
Да, с пересчётом спирали и удельной нагрузки. Например, для 3,8 кВт при развёрнутой длине 2000 мм расчётная нагрузка равна 4,85 Вт/см²; вариант 3 кВт на 380 В имеет расчётный ток 7,9 А и сопротивление 48,1 Ом.
Можно ли изготовить замену без маркировки?
Да, нужны размеры, форма, данные крепления и электрические параметры. Для этого ТЭН запишите диаметр оболочки 13 мм и развёрнутую длину; если сохранилась каталожная запись L-580, покажите её отдельно на эскизе.
Можно ли использовать ТЭН в другой среде?
В исполнении 200А13/3,0т220 указаны неподвижный воздух и газы выше 450 °C. Расчётные 3,83 Вт/см² и предел 5 Вт/см² по ГОСТ 13268-88 относятся к этому режиму; для другой среды нужна отдельная оценка.
Подойдёт ли ТЭН к моему оборудованию?
Для проверки сравните развёрнутую длину 2000 мм, оболочку 13 мм, штуцер G1/2 и межосевое расстояние 260 мм с посадочным местом. Также уточните, к каким точкам относится запись L-580 в каталожном названии.
