Характеристики
| Исполнение | Погружной ТЭН |
|---|---|
| Мощность | 6 кВт |

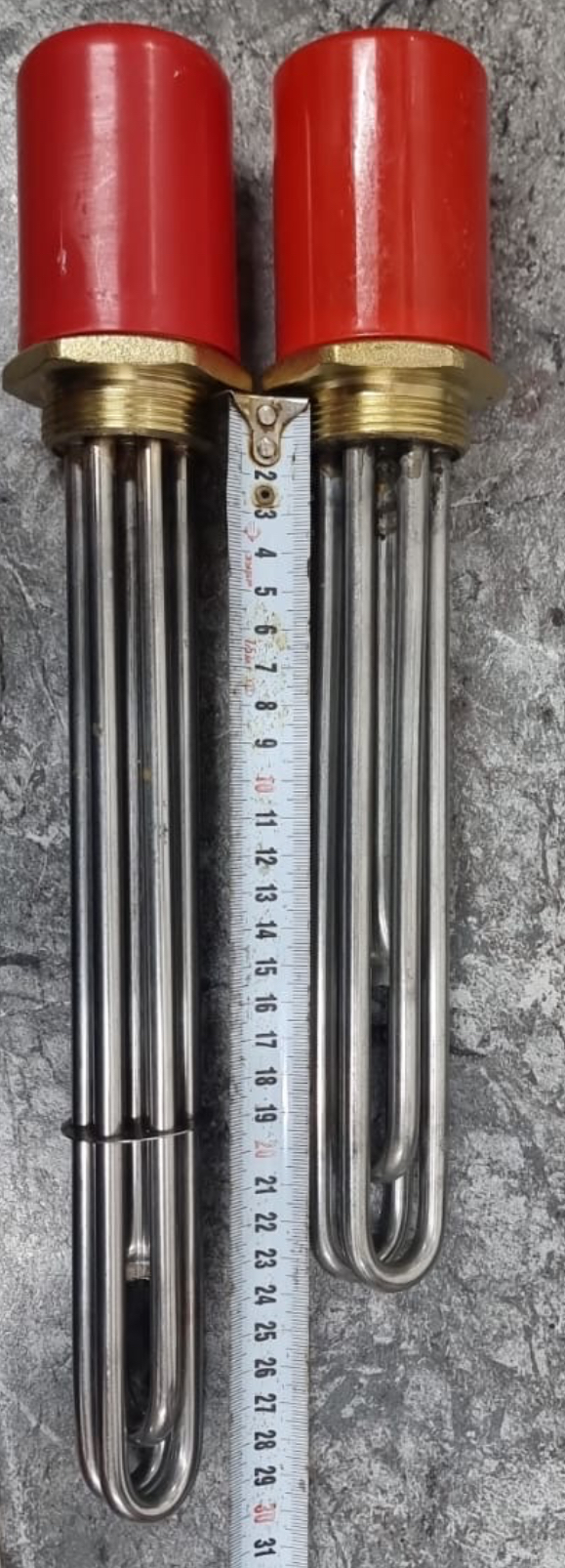

Погружной ТЭН 6 кВт: что задано, а что нужно выбрать
Для этого товара в каталоге заданы погружное исполнение и мощность 6 кВт. Этого достаточно, чтобы определить тип нагревателя и его номинальную мощность, но недостаточно, чтобы назначить напряжение, крепление или конфигурацию нескольких элементов. Если выбирают трубчатый электронагреватель для комплекта, каждую из этих характеристик нужно указать отдельно: одна только мощность не задаёт схему подключения к трёхфазной сети.
- Погружное исполнение относится к конструкции нагревателя, а не к типу подключения. Рабочую среду для ТЭН мощностью 6 кВт нужно указать при заказе, чтобы выбрать исполнение оболочки и учесть условия работы.
- Мощность одного ТЭН составляет 6 кВт. Если в установке будет несколько нагревателей, укажите их количество и мощность каждого элемента; суммарная мощность комплекта сама по себе не определяет напряжение отдельных ТЭН.
- Напряжение в названии отсутствует. Для заказа ТЭН на 6 кВт его нужно согласовать с параметрами питающей сети и планируемым подключением. Нельзя считать, что изделие уже рассчитано на конкретное линейное или фазное напряжение.
- Схема соединения элементов, в том числе звезда, в каталожном названии не задана. Если требуется именно такая конфигурация, её следует обозначить в электрическом задании вместе с параметрами сети и выводов.
- Не указаны также форма, размеры, материал оболочки и крепление. Поэтому мощность 6 кВт не подтверждает посадку в конкретный бак; эти характеристики выбирают отдельно для нужного узла.
Как задать исполнение 6 кВт для нескольких нагревателей
Погружной ТЭН мощностью 6 кВт можно заказать с изменёнными параметрами, но электрическую часть комплекта необходимо описать для каждого нагревателя. Так различаются мощность элемента, его напряжение и способ объединения выводов; общая формулировка «подключить к трёхфазной сети» этих данных не заменяет.
- Сейчас напряжение в названии погружного ТЭН 6 кВт не указано → по заказу задаём нужное напряжение. Например, варианты 220 В и 380 В есть в перечне исполнений; конкретное значение выбирают по заданию и схеме питания.
- Сейчас в названии нет крепления → для ТЭН 6 кВт по заказу предусматриваем штуцер с гайкой либо фланец. В задании нужно указать тип посадки и размеры; для штуцера важны тип и резьба штуцера, а для фланца - его геометрия и расположение крепёжных отверстий.
- Сейчас не задан тип выводов → для погружного ТЭН мощностью 6 кВт можно заказать контактный стержень с резьбой и гайками либо выводы проводом в термостойкой изоляции. Для выбранного варианта укажите расположение контактов и требуемую длину холодной зоны или стержня, особенно если выводы нескольких элементов должны собираться в одном узле.
- Сейчас материал оболочки не указан → для ТЭН 6 кВт по заказу возможны чёрная сталь, нержавеющая сталь или медь. Материал выбирают с учётом рабочей среды; без сведений о ней нельзя назначить оболочку только по мощности.
- Сейчас форма и длина погружного ТЭН не заданы → по заказу можно выполнить прямое, U-, M- или W-образное исполнение, спираль, скрепку либо форму по эскизу. При этом задают развёрнутую длину и габаритную длину после гибки: первая описывает длину трубки, вторая - пространство, занимаемое нагревателем в баке.
- Сейчас в названии указано 6 кВт → по заказу можно изменить мощность и напряжение. Если размеры оболочки при этом сохраняются, мощность меняет удельную нагрузку на неё; для ТЭН в погружном исполнении её пересчитываем с учётом указанной среды.
Эскиз для погружного ТЭН мощностью 6 кВт
Чтобы изготовить тэн на заказ с параметрами, отличными от указанных в названии, приложите эскиз с геометрией и электрическими требованиями. Для погружного ТЭН 6 кВт эти сведения позволяют отдельно проверить размещение нагревательной части и задать подключение нескольких элементов.
- Обозначьте развёрнутую длину трубки и диаметр оболочки. Если элемент согнут, укажите также форму, высоту, ширину, межосевые расстояния и радиусы изгибов; эти габариты показывают, поместится ли ТЭН в баке.
- Покажите посадочную часть: штуцер с гайкой или фланец, размеры, положение относительно нагревательной части и направление вывода контактов. Если используется штуцер, укажите его резьбу и габариты.
- Запишите мощность и напряжение каждого нагревателя. Для исходного исполнения мощность составляет 6 кВт; если на эскизе требуется другое значение, отметьте его отдельно, чтобы не смешивать параметры одного элемента и всего комплекта.
- Нанесите расположение и тип выводов, длину контактного стержня или холодной зоны. Для комплекта из нескольких ТЭН укажите, как выводы должны быть доступны для предусмотренного соединения.
- Назовите рабочую среду и материал оболочки, если он уже определён. Также укажите, требуется ли термовыключатель или термостат: эти дополнительные устройства выполняются по заказу.
Что сверить перед заказом погружного ТЭН 6 кВт
При заказе погружного ТЭН мощностью 6 кВт сначала зафиксируйте, что 6 кВт требуется именно от одного нагревателя, а не от всего комплекта. Для подключения нескольких таких элементов к трёхфазной сети укажите напряжение каждого ТЭН и требуемую схему соединения, например звезда, если она предусмотрена вашим электрическим заданием. По старому нагревателю или чертежу сверяйте развёрнутую длину, диаметр оболочки и форму; отдельно запишите габаритную длину после гибки, чтобы проверить размещение в баке. Укажите крепление этого исполнения: штуцер с гайкой с заданной резьбой либо фланец с размерами. В заказе также обозначьте тип выводов и длину контактного стержня или холодной зоны, материал оболочки и рабочую среду. Если требуется изменить каталожные 6 кВт, сообщите новую мощность и напряжение: при сохранении размеров нагрузку на оболочку нужно пересчитать. Маркировка, фото старого ТЭН и модель оборудования могут дополнить эти данные, но не заменяют их.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать погружной ТЭН 6 кВт с другим креплением?
Да. Для исполнения мощностью 6 кВт по заказу можно выбрать штуцер с гайкой или фланец; тип и размеры крепления укажите в задании.
Можно ли изменить выводы у ТЭН мощностью 6 кВт?
Да. Для погружного ТЭН 6 кВт можно задать контактный стержень с резьбой и гайками либо выводы проводом в термостойкой изоляции, а также указать нужную длину.
Можно ли заказать другой мощности или напряжения?
Да, мощность и напряжение можно задать при заказе вместо каталожных 6 кВт. При сохранении размеров оболочки пересчитывается удельная нагрузка с учётом среды.
Можно ли изготовить погружной ТЭН 6 кВт без маркировки старого?
Можно подготовить заказ по размерам и фото, но мощность 6 кВт и напряжение нужно подтвердить отдельно. Для изготовления также потребуется описать крепление и геометрию нагревательной части.
Подойдёт ли ТЭН 6 кВт для другой среды?
Среда для каталожного исполнения не указана, поэтому совместимость нельзя подтвердить только по мощности 6 кВт. Назовите среду при заказе: её учитывают при выборе материала оболочки и расчёте нагрузки.
Подойдёт ли погружной ТЭН 6 кВт к моему оборудованию?
По одной мощности это определить нельзя. Для проверки нужны размеры посадочного места, крепление, форма ТЭН, напряжение и схема подключения, если нагревателей несколько.
