Характеристики

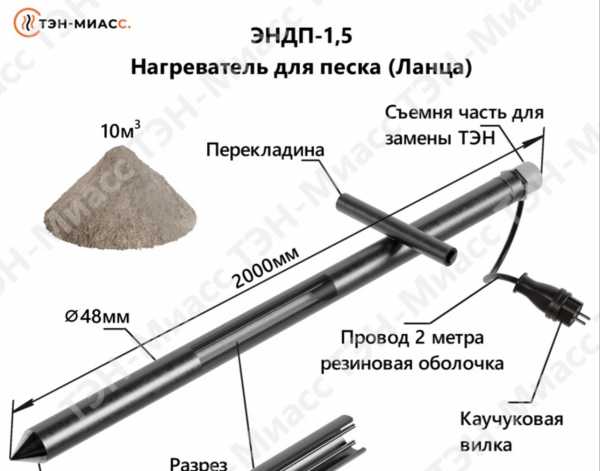

| Изделие | Электрический тэн |
|---|---|
| Исполнение | Ланца |
| Тип | Игла |
| Назначение | Для прогрева песка |
| Обозначение | 220/2/140С |
| Напряжение | 220 В |
Как соединить группу ТЭН с трёхфазной сетью
Для элементов на 220 В в сети 380/220 В применяют схему «звезда»: между каждой фазой и нулём звезды получается 220 В. ТЭН на 380 В соединяют «треугольником». В названии этой модели указано напряжение 220, схему подключения уточняйте по паспорту оборудования.
Чтобы нагрузка распределялась по фазам равномерно, количество элементов выбирают кратным трём. Схему подключения определяют по напряжению ТЭН, а не только по числу нагревателей.
- 220 В: соединение «звезда» с нулём.
- 380 В: соединение «треугольник».
Какие размеры снять со старой иглы
Для замены по образцу зафиксируйте диаметр трубки, развёрнутую длину, форму после гибки и длину холодной зоны или контактного стержня. Развёрнутая длина - это длина трубки до изгиба; габаритная длина и другие размеры после гибки нужны для установки в узел.
- Запишите расстояние между концами, высоту и межосевое расстояние параллельных участков, если они есть.
- Сверьте мощность и напряжение по маркировке ТЭН или паспорту оборудования.
Что нанести на эскиз для изготовления
Для трубчатого электронагревателя по эскизу укажите развёрнутую длину, форму и габариты после гибки, диаметр оболочки, мощность, напряжение и длину холодной зоны. Добавьте тип крепления в посадочном месте.
По заказу возможно изготовление по эскизу или чертежу заказчика. Для выбора оболочки также укажите рабочую среду.
- Покажите на эскизе точки подключения и размеры посадки.
- Для замены по образцу приложите фото старого ТЭН и его маркировки, если она сохранилась.
Что покажет проверка мультиметром
Перед заменой проверьте старый нагреватель мультиметром: измерьте сопротивление спирали и проверьте изоляцию между спиралью и оболочкой. Результаты сопоставьте с паспортными данными оборудования, если они доступны.
- Отсутствие проводимости спирали указывает на её обрыв.
- Проверку изоляции учитывайте отдельно от измерения сопротивления спирали.
Оболочка должна соответствовать рабочей среде
Материал оболочки выбирают с учётом того, будет ли нагреватель работать в воде, воздухе или масле. Среда контактирует с оболочкой, поэтому её нужно указать при подборе, а не выбирать материал только по внешнему виду старого элемента.
По заказу доступны оболочки из чёрной или нержавеющей стали и меди. Материал спирали - нихром или фехраль - выбирают по требуемому электрическому сопротивлению.
- Укажите, неподвижный ли воздух или с обдувом.
- Сообщите рабочую среду и условия установки.
Какие сведения отправить для расчёта
Для подбора тэна по размерам передайте маркировку старого нагревателя, если она есть, и данные по геометрии. Если маркировки нет, приложите фото и модель оборудования.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда: вода, воздух или масло.
- Тип крепления: штуцер с резьбой, гайка или фланец; для фланца укажите межосевое расстояние.
- Фото старого ТЭН или модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию оборудования совместимость не определить. Сверьте маркировку, размеры, мощность, напряжение и тип крепления старого нагревателя.
Можно ли изготовить замену по старому образцу без маркировки?
Да, для подбора нужны размеры старого ТЭН, его форма, мощность и напряжение по данным оборудования. Приложите фото нагревателя и сообщите модель установки.
Можно ли установить ТЭН в воду, воздух или масло?
Рабочая среда влияет на выбор материала оболочки. Перед подбором укажите среду и сообщите, если нагреватель работает в воздухе, с обдувом или без него.
Как проверить старый ТЭН мультиметром?
Проверьте сопротивление спирали и изоляцию между спиралью и оболочкой. Для оценки результата используйте данные маркировки или паспорта оборудования.
Что прислать для расчёта?
Маркировку, размеры и форму после гибки, диаметр трубки, мощность, напряжение, рабочую среду и тип крепления. Если маркировки нет, добавьте фото и модель оборудования.
Как подключить несколько ТЭН к трёхфазной сети?
ТЭН на 220 В в сети 380/220 В соединяют «звездой» с нулём, а ТЭН на 380 В - «треугольником». Количество элементов, кратное трём, помогает равномерно распределить нагрузку по фазам.
