Характеристики
| Тип | водяной |
|---|---|
| Мощность | 1300 кВт |
Форма и крепление: подбирайте по месту установки
Из названия известны только водяное исполнение и мощность. Форма, материал оболочки и крепление этого ТЭН не указаны, поэтому их нельзя считать заданными.

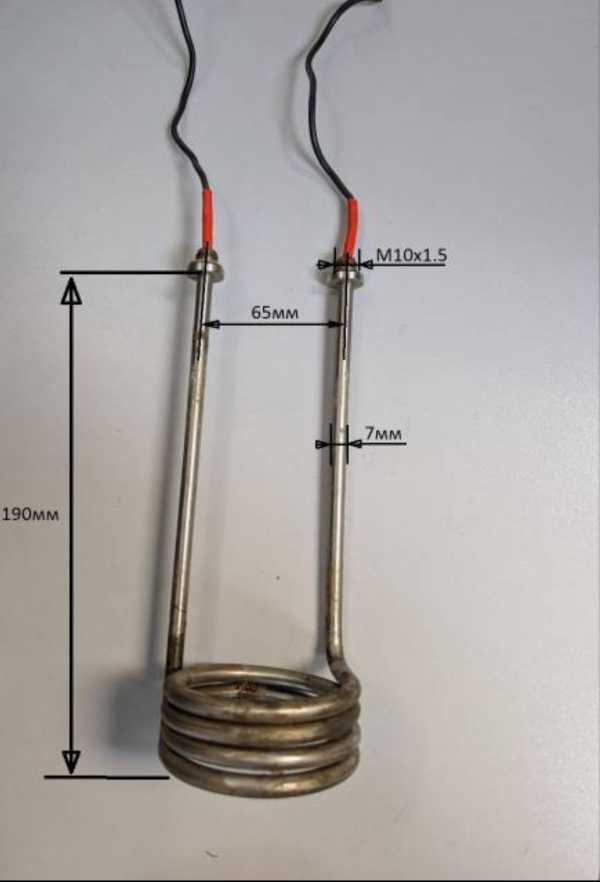

По заказу трубчатый электронагреватель можно выполнить прямым, U-, M-, W-образным, спиральным, в форме скрепки или по эскизу. Для крепления доступны штуцер с гайкой и фланец.
- Материал оболочки по заданию: чёрная сталь, нержавеющая сталь или медь.
- Для электрокотлов отопления ЭВАН и Zota встречаются блочные ТЭН на фланце или резьбовой муфте. Это примеры оборудования, а не подтверждение совместимости с данной карточкой.
Накипь и сухое включение меняют условия работы
Магниевый анод защищает металл бака от коррозии, принимая химическую реакцию на себя, но не предотвращает образование накипи на стенках и оболочке ТЭНа. При реакции с карбонатами образуются более рыхлые соли магния, которые легче удалить механически.
При сухом включении вода не контактирует с оболочкой и не отводит от неё тепло. Сухой ТЭН в накопительном водонагревателе закрыт керамической колбой и меньше подвержен прямому осаждению накипи, но его устройство отличается от водяного нагревателя.
- Проверяйте наличие воды перед включением нагревателя.
- Не рассчитывайте на магниевый анод как на средство от накипи.
Схему подключения определяют по напряжению ТЭН
Напряжение этого изделия в названии не указано. До подключения его нужно сверить с маркировкой: для ТЭН на 220 В при подключении нескольких штук к трёхфазной сети используют схему «звезда», для ТЭН на 380 В - «треугольник».
При схеме «звезда» между любой фазой и нулём всегда 220 В. Монтаж и обслуживание под напряжением требуют группы по электробезопасности не ниже третьей для электроустановок до 1000 В; эксплуатация без заземления корпуса запрещена.
- Не выбирайте схему только по мощности.
- Перед подключением уточните напряжение и схему для конкретного нагревателя.
Что покажут мультиметр и проверка изоляции
Сначала найдите маркировку старого ТЭН. Мультиметром можно записать сопротивление спирали и сопоставить его с данными маркировки; без напряжения и дополнительных характеристик нормативное значение для этого изделия определить нельзя.
Сопротивление изоляции холодного ТЭН должно быть не менее 0,5 МОм. Проверку горячего ТЭН выполняют мегаомметром на напряжение не менее 500 В не позднее 5 секунд после отключения от сети.
- При заводской приёмо-сдаточной проверке сопротивление изоляции должно быть не менее 50 МОм.
- Не проверяйте изоляцию мультиметром вместо мегаомметра.
Материал оболочки выбирают под среду и конструкцию
По заказу доступны оболочки из меди, нержавеющей и чёрной стали. Название карточки не указывает материал оболочки, поэтому определить его для этого изделия нельзя.
При выборе материала сообщите, что нагревается: вода, неподвижный воздух, воздух с обдувом или масло. В исходных данных нет сравнения этих материалов по совместимости с конкретными условиями.
- Уточните среду и тип оборудования.
- Если речь о замене ТЭН бойлера, приложите маркировку старого нагревателя и данные о креплении.
Для подбора подготовьте маркировку и размеры
Для расчёта нужны параметры старого нагревателя и места установки. Если маркировка отсутствует, приложите образец или эскиз с размерами.
- Маркировка со старого ТЭН, выбитая у вывода или на штуцере.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и нагреваемая среда.
- Тип крепления, резьба, гайка или фланец, межосевое расстояние.
- Модель оборудования или фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию известны только водяное исполнение и мощность 1300 кВт. В материалах упомянуты электрокотлы ЭВАН и Zota, а также модели ЭВАН NEXT-9 и Elecro Flow Line-2 Titan; это примеры оборудования, но не подтверждение совместимости. Подбор делают по маркировке и размерам старого ТЭН.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для подбора можно прислать образец или эскиз с размерами. Нужны длина, форма после гибки, диаметр трубки, мощность, напряжение и данные о креплении.
Можно ли поставить этот ТЭН для нагрева воздуха или масла?
Карточка указывает только водяное исполнение, поэтому применение в другой среде не подтверждено. При запросе на изготовление укажите, что именно нагревается, и есть ли обдув.
Как проверить старый ТЭН мультиметром?
Запишите сопротивление спирали и сравните его с маркировкой старого нагревателя. Для проверки изоляции нужен мегаомметр: в холодном состоянии сопротивление должно быть не менее 0,5 МОм.
Что прислать для расчёта?
Пришлите маркировку, размеры, мощность и напряжение, укажите среду и тип крепления. Если маркировки нет, приложите фото или образец старого ТЭН и модель оборудования.
Почему водяной ТЭН может перегореть из-за накипи или сухого включения?
Накипь оседает на оболочке, а магниевый анод не предотвращает её образование. При сухом включении вода не контактирует с оболочкой, поэтому условия отвода тепла отличаются от штатного нагрева воды.
