ТЭН 230В 1000Вт

Характеристики

Что известно и что нужно уточнить

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Каких данных не хватает к параметрам 230 В и 1000 Вт

Название ТЭН задаёт два электрических параметра: напряжение 230 В и мощность 1000 Вт. Для изготовления исполнения под конкретный узел этого недостаточно: нужно определить геометрию, крепление, оболочку и выводы. Поэтому тэн на заказ начинают не только с выбора электрических характеристик, но и с описания места установки.

• Форма и габаритная длина не указаны. Для прямого исполнения и варианта с изгибом нужны разные размеры; по заданию фиксируют форму, длину и, если она есть, длину после гибки. Эти данные определяют, поместится ли ТЭН в рабочем пространстве оборудования.
• Крепление в названии отсутствует. Нельзя установить, требуется ли штуцер с гайкой или фланец, а также какая резьба нужна. Для фланцевого исполнения важно задать его размер и межосевое расстояние, если конструкция предусматривает несколько точек крепления.
• Материал оболочки не определён параметрами 230 В и 1000 Вт. Его выбирают с учётом задания и среды, в которой работает нагреватель; по одному электрическому обозначению нельзя определить, нужна ли чёрная сталь, нержавеющая сталь или другой вариант из доступных исполнений.
• Не указаны тип выводов и рабочая среда. Для подбора нужно понимать, требуются ли контактные стержни или провода, а также будет ли ТЭН работать в воде, масле или воздухе. Эти сведения влияют на конструктивное исполнение и проверку выбранной мощности.

Варианты исполнения: расчёт для этого ТЭН

Что показывают расчётные варианты для трёхфазной сети

Для ТЭН 230 В, 1000 Вт расчётный ток составляет 4,3 А, расчётное сопротивление в рабочем режиме - 52,9 Ом. Эти значения описывают один нагреватель с указанными в названии параметрами. Если рассматриваются три одинаковые ветви по 1000 Вт, их суммарная мощность по расчёту составит 3 кВт. Это арифметическая сумма мощностей, а не готовое указание схемы: для подключения нужно знать параметры питающей сети и напряжение на каждой ветви.

Для трёх ветвей с ТЭН 230 В, 1000 Вт мощность каждой составляет 1000 Вт. Если одна из них будет заменена вариантом 0,5 или 1,5 кВт, мощности ветвей уже не совпадут. Для схемы «звезда» это означает риск перекоса нагрузки по фазам, поэтому при подборе нескольких нагревателей нужно учитывать не только их напряжение, но и равенство мощности ветвей.

Вариант 0,5 кВт на 230 В даёт ток 2,2 А. При той же длине нагрузка на оболочку будет в 0,5 раза от исходной; при выборе такого варианта длину всё равно проверяют под среду. То есть переход с 1000 Вт на 0,5 кВт меняет не только ток, но и тепловую нагрузку на оболочку. Для одинаковых ветвей в схеме важно учитывать это изменение: ТЭН на 1000 Вт и 0,5 кВт не имеют равной мощности.

Для варианта 1,5 кВт на 230 В расчётный ток составляет 6,5 А, а нагрузка на оболочку при той же длине изменится в 1,5 раза. Поэтому этот вариант нельзя считать простой заменой ТЭН 230 В, 1000 Вт без проверки тепловой нагрузки. Если нагреватель работает в конкретной среде, длину проверяют под неё; при нескольких ветвях также сопоставляют их мощности.

Отдельный расчёт приведён для исполнения 1 кВт на 220 В вместо ТЭН 230 В, 1000 Вт: ток составит 4,5 А, сопротивление спирали - 48,4 Ом. При переходе на 220 В геометрические размеры сохраняются, а электрический расчёт спирали соответствует новым параметрам. Значения относятся именно к варианту 1 кВт на 220 В, а не к базовому исполнению 230 В, 1000 Вт.

Какие исполнения доступны для ТЭН 230 В, 1000 Вт

В названии этого ТЭН определены 230 В и 1000 Вт, а тип крепления, выводов, оболочки и форма не заданы. По заказу можем изменить конструкцию, сохранив связь каждого решения с параметрами конкретного нагревателя:

• Для ТЭН 230 В, 1000 Вт способ фиксации в каталоге не приведён. В заказе можно указать штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; также доступно крепление на фланце.
• У исполнения 230 В, 1000 Вт тип выводов не задан. Для него можем сделать контактные стержни с резьбой М4, М5 или М6 и гайками либо вывести провода в термостойкой изоляции. Если выбран контактный стержень, длину холодной зоны согласуем по старому нагревателю.
• Для ТЭН с параметрами 230 В и 1000 Вт материал оболочки задаётся отдельно. По заказу доступны чёрная сталь (сталь 10), нержавеющие стали AISI 304, AISI 316 и 12Х18Н10Т, жаропрочная сталь, медь или титан; также можно указать покрытие цинком или фторопластом.
• В базовом названии указаны 1000 Вт и 230 В. По заказу можем изготовить вариант мощностью от 100 Вт и напряжением 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если размеры сохраняются, при изменении мощности пересчитываем нагрузку на оболочку под среду.

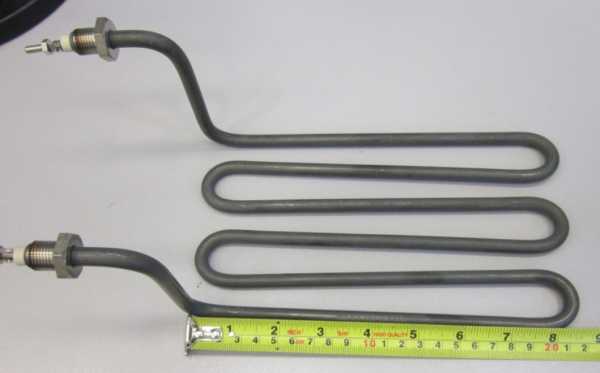

• Для ТЭН 230 В, 1000 Вт форма и длина в каталоге не обозначены. По заказу доступны прямое исполнение, U-, W-, M- или Г-образная форма, скрепка, кольцо, спираль либо форма по эскизу.

Где применяют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в электрических воскотопках для перетопки воскового сырья, забруса, выломанных сот и старой суши. В маслоочистительных и вакуумных установках СОМ, УВМ и УВФ ими подогревают трансформаторное или турбинное масло перед вакуумной сушкой и фильтрацией. В электрических самогонных аппаратах с перегонным кубом нагреватель используют для нагрева браги до температуры испарения спирта.

Такой тип нагревателя применяют также в битумоплавильных установках и битумоварочных котлах для разогрева битума и битумно-полимерных мастик, в путевых подогревателях нефти и системах обогрева резервуаров нефтепродуктов для снижения вязкости. В электрических пищеварочных котлах ТЭН нагревают воду или пароводяную смесь в замкнутой рубашке, а продукт нагревается через стенку. Для карточки указаны только 230 В и 1000 Вт: эти параметры не определяют геометрию, крепление и материал для перечисленных процессов.

Как читать обозначение ТЭН 230 В, 1000 Вт

В названии «ТЭН 230В 1000Вт» непосредственно указаны напряжение 230 В и мощность 1000 Вт. Полной маркировки и данных для её расшифровки по ГОСТ 13268-88 во входных данных нет, поэтому нельзя приписать этому обозначению сведения о форме, длине, материале оболочки или креплении. Для заказа трубчатого электронагревателя эти конструктивные параметры нужно задавать отдельно.

Расчётные ток 4,3 А и сопротивление 52,9 Ом относятся к базовому исполнению 230 В, 1000 Вт. Они помогают сравнить его с вариантами 0,5 кВт и 1,5 кВт на 230 В, а также с расчётом 1 кВт на 220 В, но не заменяют данные о сети и схеме. Если подбирается ТЭН по размерам, отдельно указывают форму, длину, диаметр трубки, крепление и рабочую среду; по одному названию эти параметры восстановить нельзя.

• 230 В - напряжение, указанное в названии товара.
• 1000 Вт - мощность, указанная в названии товара.
• Форма, длина, крепление и материал оболочки в названии не заданы.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
