Характеристики
| Наименование | ТЭН |
|---|---|
| Мощность | 0,35 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 1,6 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 138,3 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что показывают расчётные значения
Для этого ТЭН расчётный ток составляет 1,6 А, сопротивление в рабочем режиме - 138,3 Ом. Ток учитывают при выборе автомата и сечения провода.
Этих данных недостаточно, чтобы определить удельную мощность. Для подбора также важна среда: вода, воздух или масло.
- Расчётный ток: 1,6 А
- Расчётное сопротивление в рабочем режиме: 138,3 Ом
Подключение одного элемента и группы
Для одного ТЭН ориентируются на его номинальное напряжение: в названии этого изделия указано 220 В. При трёхфазном подключении к сети 380/220 В группу ТЭН на 220 В собирают по схеме «звезда».
В схеме «звезда» мощность каждой ветви должна быть одинаковой, чтобы не создавать перекос нагрузки по фазам. Для ТЭН на 380 В в таких группах применяют схему «треугольник».
- Для равномерной нагрузки по фазам количество элементов выбирают кратным 3.
- Схему подключения и параметры элементов сверяют до монтажа.
Какие данные можно прочитать в обозначении

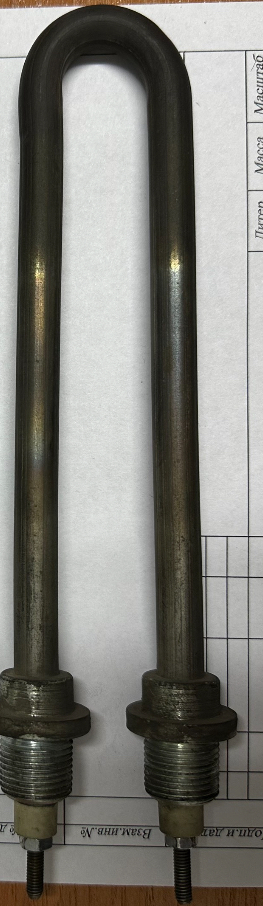

В каталожном названии «Тэн 350 Вт 220 В» указаны мощность и напряжение. Форма, длина, диаметр оболочки и тип крепления в названии не приведены, поэтому по нему одному их определить нельзя.
ГОСТ 13268-88 задаёт номинальные напряжения 12, 24, 36, 42, 48, 60, 127, 220 и 380 В. При замене ТЭН по образцу сверяют маркировку старого нагревателя и размеры.
- Для уточнения исполнения нужны маркировка, размеры и данные об узле установки.
- Неизвестные параметры нельзя достоверно восстановить только по мощности и напряжению.
Примеры узлов с топливным подогревом
В справочнике приведён топливный фильтр-сепаратор Separ-2000 с подогревом. Для версии 5 л/мин указаны варианты нагревателя 12 В/250 Вт и 24 В/300 Вт, для версии 10 л/мин - 12 В/250 Вт и 24 В/450 Вт.
Это примеры оборудования и его комплектаций, а не подтверждение совместимости с данным ТЭН на 220 В. Подбор выполняют по размерам и маркировке установленного элемента.
- Separ-2000, 5 л/мин: 12 В/250 Вт
- Separ-2000, 5 л/мин: 24 В/300 Вт
- Separ-2000, 10 л/мин: 12 В/250 Вт
- Separ-2000, 10 л/мин: 24 В/450 Вт
Оболочку выбирают под рабочую среду
Материал оболочки подбирают с учётом среды. По заказу трубчатый электронагреватель можно изготовить с оболочкой из чёрной или нержавеющей стали либо меди.
Для изготовления по эскизу задают не только материал, но и форму, мощность, напряжение, длину холодной зоны и тип крепления. Так определяют исполнение, в том числе когда нужен нестандартный ТЭН.
- Возможные формы по заказу: прямая, U, M, W, спираль, скрепка или по эскизу.
- Варианты крепления: штуцер с гайкой или фланец.
Какие сведения нужны для подбора
Для расчёта сообщите маркировку со старого ТЭН, мощность и напряжение. Если маркировки нет, приложите размеры, форму и фото нагревателя или узла.
Для изготовления тэн на заказ по эскизу потребуются развёрнутая длина, диаметр трубки, размеры после гибки, среда и тип крепления.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Среда: вода, неподвижный воздух или воздух с обдувом, масло.
- Тип крепления, резьба или межосевое расстояние.
- Модель оборудования или фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию известны только мощность 350 Вт и напряжение 220 В. Совместимость проверяют по размерам и маркировке установленного элемента; для примера, в справочнике указан Separ-2000 в версиях 5 и 10 л/мин с низковольтными нагревателями.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для подбора нужны размеры, форма после гибки, диаметр трубки, мощность, напряжение, среда и тип крепления. Полезно приложить фото нагревателя и оборудования.
Можно ли поставить этот ТЭН в воду, воздух или масло?
По одному каталожному названию это определить нельзя: материал и исполнение оболочки выбирают с учётом среды. Для подбора сообщите, где будет работать нагреватель.
Как проверить старый ТЭН?
Сопротивление спирали проверяют мультиметром и сопоставляют с паспортом или расчётным значением. Для этого изделия расчётное сопротивление в рабочем режиме - 138,3 Ом; сопротивление сравнивают с паспортными данными или расчётным значением конкретного элемента.
Что прислать для расчёта?
Маркировку старого ТЭН, мощность и напряжение, развёрнутую длину или размеры после гибки, диаметр трубки, сведения о среде и креплении. Если данных нет, приложите фото нагревателя и укажите модель оборудования.
Как расшифровать обозначение ТЭН по ГОСТ 13268-88?
В каталожном названии этого изделия указаны мощность 350 Вт и напряжение 220 В. Для расшифровки полного обозначения сверьте маркировку на старом ТЭН: остальные параметры по этому названию определить нельзя.
