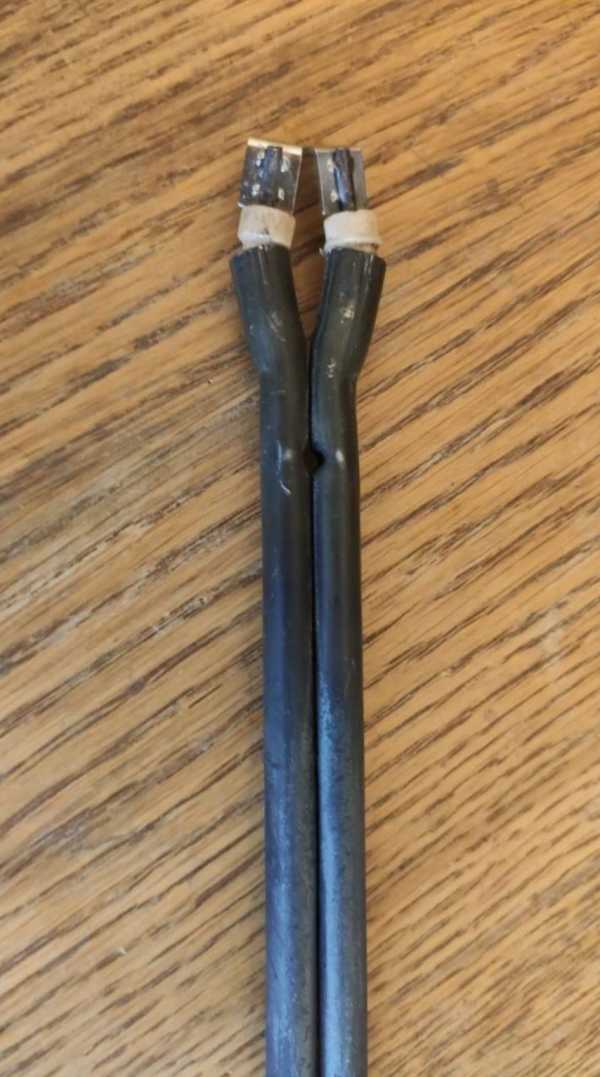

ТЭН для водонагревателей AEG EWH 150

Характеристики

Где стоит такой нагреватель

Как ТЭН расположен в водонагревателе

Для водонагревателя AEG EWH 150 название карточки обозначает модель оборудования, но не конструкцию узла установки. В накопительном водонагревателе ТЭН находится внутри бака; сам узел может крепиться через боковой или нижний фланец либо резьбовую втулку. У фланцевых узлов оборудования встречаются размеры 48 или 62/64 мм, однако они не указаны для товара AEG EWH 150 и не должны приниматься за его габариты. Рядом с нагревателем может располагаться магниевый анод; у резьбового исполнения для него предусматривают отдельное крепление. Поэтому перед заменой нужно определить, как именно старый ТЭН закреплён в баке этой модели, и сверить посадку с выбранным исполнением.

В водонагревателях применяют мокрый ТЭН, трубка которого непосредственно соприкасается с водой, или сухой вариант в колбе. Название «ТЭН для водонагревателей AEG EWH 150» не сообщает, какая конструкция стоит в конкретном узле. На мокром элементе накипь образует теплоизолирующий слой: тепло хуже отводится водой, внутренняя спираль перегревается и может прогореть. Состояние магниевого анода также важно для бака: его истощение или отсутствие может сопровождаться электрохимической коррозией трубки. Это возможные причины отказа, а не утверждение о причине поломки конкретного элемента.

В справочнике оборудования приведены накопительные водонагреватели Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry и Thermex HIT 15-U Pro. Они показывают, что подобные нагревательные узлы встречаются в разных моделях, но не подтверждают совместимость с AEG EWH 150. Для этой карточки отдельно сверяют форму и габариты снятого элемента, крепление и его электрические характеристики. Название товара не содержит мощности, напряжения или материала оболочки, поэтому эти сведения нельзя назначить по одной только модели водонагревателя. При подборе трубчатого электронагревателя важны фактическая конструкция старого узла и данные маркировки.

Как заменить ТЭН в водонагревателе

Перед заменой ТЭНа в AEG EWH 150 выясните, как старый элемент соединён с баком: карточка сообщает модель водонагревателя, но не задаёт конструкцию крепления.

1. Отключите водонагреватель от электропитания и подготовьте его к снятию элемента в соответствии с инструкцией к оборудованию.
2. Снимите старый ТЭН и сохраните его маркировку, если она есть. Сфотографируйте элемент и его положение в узле AEG EWH 150.
3. Осмотрите посадочное место именно в вашем водонагревателе: зафиксируйте, удерживает ли ТЭН штуцер с гайкой или фланец, и запишите доступные размеры соединения.
4. Сверьте форму и габариты старого элемента, а мощность и напряжение проверьте по маркировке или документации. Эти характеристики не выводятся из названия AEG EWH 150.
5. Передайте сведения для подбора замены и согласуйте конструкцию нового ТЭНа, включая оболочку и тип выводов, если эти данные можно определить по старому элементу.
6. После установки проверьте сборку узла и выполните заполнение и проверку водонагревателя по его инструкции до включения питания.

Как изменить исполнение ТЭНа для AEG EWH 150

Для ТЭНа AEG EWH 150 в названии не заданы материал, мощность, напряжение, форма, выводы и крепление. Эти характеристики можно выбрать при заказе, сопоставив исполнение с посадочным узлом и параметрами старого элемента.

• Укажите, как ТЭН закреплён в баке AEG EWH 150. По заказу выполняем вариант со штуцером и гайкой: метрическая резьба М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубная резьба G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Если в узле предусмотрен фланец, можем сделать фланцевое исполнение по согласованным размерам.
• Материал оболочки ТЭНа для AEG EWH 150 можно выбрать под воду и условия работы узла: по заказу доступны медь, нержавеющая сталь AISI 304 или 12Х18Н10Т. Для жёсткой или солёной воды можем выполнить оболочку из AISI 316 либо титана. В каталожном названии материал не указан, поэтому ни один из вариантов не следует считать установленным по умолчанию.
• Для подключения ТЭНа AEG EWH 150 можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. При согласовании учитывают конструкцию подключения снятого элемента; тип выводов в названии карточки отсутствует.
• Электрические параметры ТЭНа для AEG EWH 150 задаются отдельно: по заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если размеры оболочки оставить прежними, а мощность изменить, изменится удельная нагрузка на оболочку. Поэтому это изменение нужно рассчитывать с учётом среды, а не выбирать только по доступному напряжению.
• Если старый ТЭН AEG EWH 150 имеет изгиб, который нужно сохранить, можно заказать прямую, U-, W-, M- или Г-образную форму, исполнение «скрепка», кольцо, спираль или оребрённый вариант. Также выполняем форму по эскизу; в задании согласуют длину, радиус гиба и межосевое расстояние.
• Если для узла AEG EWH 150 требуется дополнительная защита, по заказу можем предусмотреть встроенный термовыключатель или термостат. Наличие и тип такого устройства не указаны в названии товара, поэтому их нужно согласовать как отдельный параметр исполнения.

Где применяют подобные ТЭН для воды

Подобные трубчатые ТЭН применяют в накопительных водонагревателях, где вода нагревается в баке, и в проточных моделях, где она проходит через камеру нагрева. Такой тип нагревателя встречается в электросамоварах, где вода находится в баке. Для этих задач выбирают исполнение по конструкции узла и условиям контакта с водой. Название «ТЭН для водонагревателей AEG EWH 150» само по себе не указывает, мокрый это элемент или сухой и какова его мощность.

Подобные нагреватели используют в стиральных машинах для подогрева воды в баке барабана, в стоматологических полимеризаторах с водяной баней для обработки акриловых базисов, а также в напольных паровых стерилизаторах для получения насыщенного пара. Трубчатые элементы применяют и в электропарогенераторах для технологических процессов. Среда и режимы этих устройств отличаются от узла водонагревателя AEG EWH 150, поэтому параметры исполнения нельзя автоматически переносить с одного оборудования на другое. «Мокрый ТЭН» описывает прямой контакт трубки с водой, но конструкция товара в карточке не указана. Фланец под ТЭН нужен только при соответствующем посадочном узле. ТЭН 380В и титановый ТЭН можно заказать как варианты исполнения, но каталожное название не подтверждает ни такое напряжение, ни такой материал оболочки для AEG EWH 150.

Какие данные нужны для подбора

Чтобы согласовать замену для водонагревателя AEG EWH 150, передайте данные старого элемента и посадочного узла. Так можно подобрать крепление и остальные параметры без предположений по характеристикам, которых нет в названии карточки.

• Модель водонагревателя и фотографию старого ТЭНа вместе с местом его установки.
• Маркировку элемента, если она нанесена на штуцере или у вывода.
• Развёрнутую длину либо длину и форму после гибки, а также диаметр трубки.
• Мощность и напряжение старого ТЭНа, если эти значения доступны.
• Тип крепления и размеры посадочного места: штуцер с резьбой и гайкой или фланец.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
