- Код J указывает на водную среду с pH 5–7.
- Активная часть 1700 мм; расчётная нагрузка 3,6 Вт/см².
- По заказу меняем стержень, мощность, напряжение, форму и крепление.
Паспорт Характеристики
Маркировка Что показывает маркировка ТЭН 220 F13/2,5 J 220
220 2200 мм развёрнутая длинаF 250 мм длина контактного стержня в заделке13 13 мм диаметр оболочки2,5 2,5 кВт мощностьJ вода, слабые растворы кислот (pH 5–7) среда220 220 В напряжениеКод J задаёт среду: вода или слабый раствор кислоты с pH 5–7. При общей развёрнутой длине 2200 мм активная часть равна 1700 мм: из расчёта исключены две холодные зоны.
Расчёт по ГОСТ 13268-88 даёт для мощности 2,5 кВт удельную поверхностную нагрузку 3,6 Вт/см². Предел для кода J составляет 15 Вт/см²; расчётный ток равен 11,4 А, сопротивление в рабочем режиме - 19,4 Ом.
Нагрузка 3,6 Вт/см² при пределе ГОСТ 15 Вт/см²
Запас до предела ГОСТ 13268-88 для этой среды: 76 %.
Ресурс Как сохранить расчётные условия для оболочки 13 мм
Расчёт Что меняется при другом стержне или напряжении
При стержне 400 мм и той же развёрнутой длине 2200 мм активная часть будет 1400 мм, нагрузка - 4,37 Вт/см². При стержне 160 мм активная часть составит 1880 мм, а нагрузка - 3,26 Вт/см².
На длине 2200 мм вариант 1,9 кВт даёт 2,74 Вт/см², вариант 3,1 кВт - 4,46 Вт/см². Для исполнения 2,5 кВт на 380 В спираль пересчитывается: расчётный ток 6,6 А, сопротивление 57,8 Ом.
Стержень 400 мм сокращает активную часть до 1400 мм
Расчёт по мощности и напряжению
Вода Накипь и сухое включение ТЭН мощностью 2,5 кВт
Расчётная нагрузка оболочки 13 мм составляет 3,6 Вт/см² для указанной водной среды. Накипь меняет условия теплоотдачи от оболочки, а при включении без воды расчёт для кода J неприменим.
Проверьте, что ТЭН 2,5 кВт работает в предусмотренной водной среде. Код J относится к нагреву и кипячению; максимальная температура оболочки по ГОСТ для этой среды - 100°C.
Выводы Стержень 250 мм у ТЭН с кодом F
В маркировке F соответствует контактному стержню длиной 250 мм в заделке. Для ТЭН мощностью 2,5 кВт эта длина задаёт расположение выводов относительно места подключения, а не длину активной части.
- Стержень 160 мм даёт активную часть 1880 мм при развёрнутой длине 2200 мм.
- Стержень 400 мм сокращает активную часть до 1400 мм при той же развёрнутой длине.
- Для подключения можно заказать резьбовые концы М4, М5 или М6 с гайками и шайбами либо выводы проводом в термостойкой изоляции.

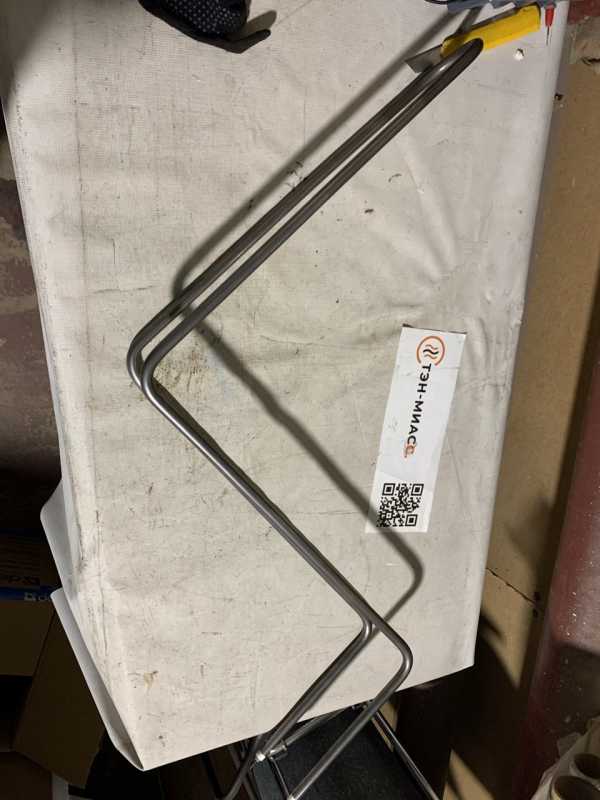

Исполнение Как изменить исполнение ТЭН 220 F13/2,5 J 220
Исходное исполнение - 2,5 кВт, 220 В, стержень 250 мм и развёрнутая длина 2200 мм. По заказу меняем мощность и напряжение с пересчётом спирали, стержень, материал оболочки, форму и крепление; также можем добавить термовыключатель или термостат.
Заказ Что уточнить для заказа исполнения 2200 мм
- Тип крепления для узла с ТЭН 13 мм: штуцер с гайкой или фланец; для штуцера укажите резьбу.
- Форму и геометрию после гибки, если прямое исполнение длиной 2200 мм не подходит.
- Состав воды и её pH для проверки среды J и выбора материала оболочки.
- Расположение выводов и нужную длину стержня вместо 250 мм, если требуется другое подключение.
- Модель оборудования или фото места установки, в том числе если ТЭН рассматривается для накопительного или проточного водонагревателя.
Материал Медь, сталь или титан для ТЭН с кодом J
Медь
- Для ТЭН 220 F13/2,5 J 220 медная оболочка доступна по заказу.
- Чтобы оценить применение в конкретной воде, сообщите её pH, жёсткость и содержание хлора.
Нержавеющая сталь или титан
- Для среды J ГОСТ рекомендует нержавеющую жаростойкую сталь; нержавеющую сталь и титан можно заказать как варианты оболочки.
- Данные о составе воды, включая pH, жёсткость и содержание хлора, нужны для выбора материала именно для исполнения 2,5 кВт.
- Код J описывает среду, а не конструкцию погружения: обозначение «мокрый ТЭН» само по себе не подтверждает совпадение крепления и геометрии с узлом.
Вопросы
Почему сопротивление холодного ТЭН отличается от расчётного?
Для ТЭН 220 F13/2,5 J 220 приведено расчётное сопротивление спирали в рабочем режиме - 19,4 Ом. Отдельное значение для холодного ТЭН в данных не указано.
Можно ли заменить оболочку на медную или титановую?
Для ТЭН с кодом J ГОСТ рекомендует нержавеющую жаростойкую сталь; медь и титан доступны по заказу. Для выбора оболочки диаметром 13 мм уточните состав воды и её pH.
Что означает код J в маркировке 220 F13/2,5 J 220?
Для этого ТЭН код J обозначает воду и слабый раствор кислоты с pH 5–7. Предел удельной поверхностной мощности по ГОСТ для кода J составляет 15 Вт/см².
Что будет, если включить ТЭН 2,5 кВт без воды?
Расчёт маркировки 220 F13/2,5 J 220 относится к водной среде, поэтому без воды условия работы не соответствуют коду J. Перед включением проверьте наличие предусмотренной среды.
Можно ли изменить мощность при длине 2200 мм?
Да. Для ТЭН с развёрнутой длиной 2200 мм расчётная нагрузка составляет 2,74 Вт/см² при 1,9 кВт и 4,46 Вт/см² при 3,1 кВт; нагрузку проверяют для заданной среды.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
