Сухой ТЭН в колбе 3 кВт

Характеристики

Что известно и что нужно уточнить

Каких данных не хватает для замены ТЭН в колбе

Каталожное название задаёт для этого изделия сухое исполнение в колбе и мощность 3 кВт. Напряжение, длина и диаметр трубки, форма нагревателя, материал оболочки, выводы и крепление в названии не указаны. Поэтому деталь на 3 кВт не обязательно встанет на место снятого нагревателя: для этого должны совпасть размеры и электрическое подключение. Для подбора сухого ТЭН в колбе сопоставьте маркировку старого изделия с его фактической геометрией: зафиксируйте развёрнутую длину либо длину и форму после гибки, диаметр трубки, мощность и напряжение. Для крепления нужны тип соединения и его размер: резьба штуцера или параметры фланца, включая межосевое расстояние, если оно есть. Также укажите среду, модель оборудования или приложите фото старого узла. Эти сведения важны для замены трубчатого электронагревателя именно в исполнении 3 кВт в колбе: формулировка «тэн для воды» сама по себе не определяет посадку, подключение и совместимость.

Как настроить исполнение сухого ТЭН 3 кВт

Мощность 3 кВт остаётся исходным параметром этого товара. По заказу можно задать другие конструктивные и электрические параметры, если они указаны для требуемого узла; в заявке отделите известные данные старого ТЭН от тех, которые хотите изменить.

• Вместо неопределённого в названии крепления для сухого ТЭН 3 кВт можно заказать штуцер с гайкой или фланец. Для штуцера доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2. Укажите нужный размер соединения, чтобы крепление соответствовало узлу, где стоит колба.
• У сухого ТЭН мощностью 3 кВт конструкция выводов в названии не обозначена. По заказу можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Отдельно задайте длину холодной зоны: при замене она должна соответствовать требуемому месту подключения, а не предполагаться по одной лишь мощности.
• Для изделия 3 кВт в колбе материал оболочки каталогом не определён. По заказу доступны чёрная сталь (сталь 10), нержавеющие стали AISI 304, AISI 316 и 12Х18Н10Т, жаропрочная сталь, медь или титан. Также можно задать покрытие цинком либо фторопластом. В заявке укажите среду работы и выбранный материал или покрытие: по словам «сухой ТЭН» материал определить нельзя.
• Указанные 3 кВт относятся к этому каталожному исполнению, но напряжение в названии отсутствует. По заказу доступны варианты мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если требуется сохранить размеры и изменить мощность, удельную нагрузку на оболочку пересчитывают под заданную среду. Поэтому в параметрах замены нужно отдельно указать и требуемое напряжение, и мощность, не считая их автоматически известными по названию.
• Форма и длина сухого ТЭН в колбе 3 кВт каталогом не заданы. По заказу возможны прямое исполнение, формы U, W, M и Г, «скрепка», кольцо, спираль, оребрённый вариант или исполнение по эскизу. Для заданной геометрии указывают длину, радиус гиба и межосевое расстояние. Это позволяет описать конфигурацию нагревателя отдельно от его мощности.
• Для сухого ТЭН мощностью 3 кВт в колбе дополнительно можно заказать встроенный термовыключатель или термостат. В названии товара эти элементы не указаны, поэтому при необходимости внесите их в перечень требуемых функций вместе с электрическими и геометрическими параметрами.

В каком оборудовании используют подобные ТЭН

Подобные трубчатые ТЭН применяют в льдогенераторах кубикового льда: нагрев используют для съёма намороженного льда с металлических форм или пластин после цикла. В стоматологических полимеризаторах с водяной баней нагрев поддерживает процесс обработки акриловых базисов зубных протезов. В теплоаккумуляторах электрический нагреватель может догревать воду системы отопления. Для этих задач сухой ТЭН в колбе 3 кВт подбирают не по названию процесса, а по геометрии и конструкции конкретного узла.

Подобные нагреватели встречаются в электрокотлах, где нагревают воду или антифриз, и в чашах градирен либо открытых бассейнах охлаждения чиллера, где защищают воду от замерзания при зимнем простое. В промышленном парогенераторе нагрев воды используют для получения пара при отпаривании ткани. Эти примеры показывают, где применяют похожие трубчатые нагреватели, но не подтверждают совместимость сухого ТЭН в колбе мощностью 3 кВт с конкретным оборудованием. При замене в накопительном водонагревателе сравните конструкцию колбы, крепление и подключение снятой детали: мощность сама по себе не подтверждает совпадение посадочных размеров.

Колба меняет контакт нагревателя с водой

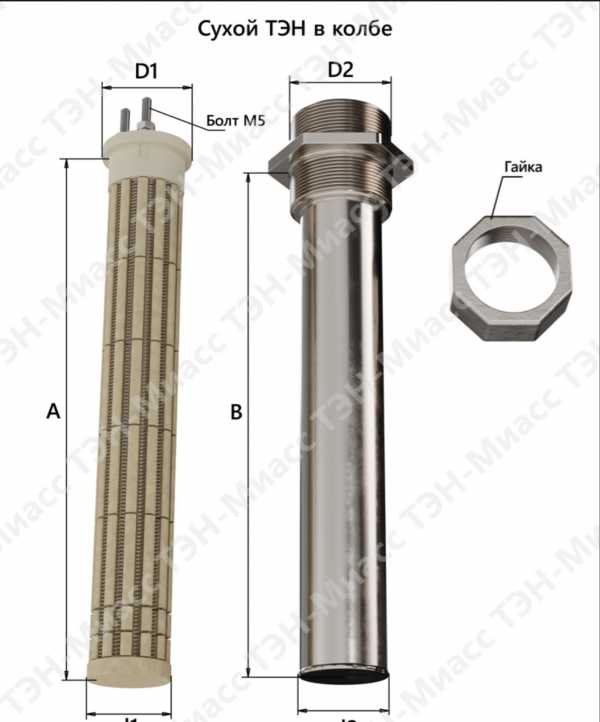

В накопительном водонагревателе сухой ТЭН размещён внутри керамической, в том числе стеатитовой, колбы и не соприкасается с водой напрямую. Для сухого ТЭН в колбе мощностью 3 кВт это означает, что при подборе нужно учитывать не только электрические данные, но и соответствие нагревателя колбе и посадочному месту оборудования. Колба является частью конструкции узла, а не параметром, который можно определить по мощности.

• Не приравнивайте сухой ТЭН 3 кВт к мокрому ТЭН той же мощности. У мокрого исполнения нагревательная оболочка непосредственно соприкасается с водой; у сухого подвида нагреватель установлен в колбе. Поэтому для замены важно понимать, какая конструкция предусмотрена водонагревателем.
• Колба препятствует прямому осаждению накипи на оболочку сухого ТЭН, поскольку вода с ней не контактирует. Это особенность сухого исполнения в целом, а не утверждение, что в водонагревателе совсем не образуется накипь или отложения не влияют на другие детали.
• Если подбираете ТЭН для водонагревателя, сначала уточните, предусмотрена ли в конкретной модели колба для сухого нагревателя. Совпадение мощности 3 кВт не говорит о совпадении длины, формы, диаметра трубки или крепления.
• При замене ТЭН бойлера сопоставьте старую деталь и требуемое исполнение по маркировке и размерам. Если маркировки нет, в задании укажите измеренные длину и форму, диаметр трубки, мощность, напряжение и параметры крепления; отдельно обозначьте, что нагреватель работает внутри колбы.
• Из слова «сухой» нельзя заключить, что сухой ТЭН в колбе 3 кВт допускает включение без предусмотренной колбы или вне заданного режима. Данные о работе без воды, предельных температурах и защите от перегрева для этого товара не указаны, поэтому такие условия нельзя выводить из его названия.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
