Характеристики
| Наименование | ТЭН водяной |
|---|---|
| Тип | Трубчатый электронагреватель |
| Рабочая среда | Вода |
| Мощность | 15 кВт |
Что задаёт мощность 15 кВт в водяном ТЭН
Для этого трубчатого электронагревателя из названия известны два параметра: он предназначен для воды и имеет мощность 15 кВт. Этих сведений недостаточно, чтобы определить, как нагревательная часть размещается в конкретном баке или корпусе. Длина, форма и диаметр трубки, материал оболочки, напряжение и конструкция крепления в названии не указаны.
При замене водяного ТЭН 15 кВт важно сопоставить геометрию старого нагревателя с местом установки. Длина и форма определяют положение нагревательной части; диаметр трубки задаёт её конструктивный габарит; крепление должно соответствовать узлу оборудования. Мощность сама по себе не подтверждает совпадение этих параметров. Если меняются размеры, материал или условия работы, исполнение нужно согласовать с учётом всей конструкции.
- 15 кВт - указанная мощность этого ТЭН; напряжение из названия определить нельзя.
- Вода - рабочая среда по названию, но конкретный состав воды не задан.
- Форма, длина, диаметр трубки и крепление не указаны, поэтому их нельзя считать заданными параметрами товара.
Как изменить исполнение водяного ТЭН 15 кВт
Для заказа водяного ТЭН 15 кВт можно отдельно задать конструкцию крепления, выводы, материал оболочки, форму и электрические параметры.
- В названии указана мощность 15 кВт, но не способ монтажа: по заказу можно сделать штуцер с гайкой или фланец. Для штуцера задают метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо трубную резьбу G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
- Тип выводов у ТЭН 15 кВт не задан: можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Длину холодной зоны указывают для требуемого исполнения.
- Материал оболочки водяного ТЭН в названии не указан: по заказу доступны медь, нержавеющая сталь AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды можно рассмотреть AISI 316 или титан.
- Мощность известна - 15 кВт, а напряжение нет: по заказу доступны исполнения от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При изменении мощности на прежних размерах удельную нагрузку на оболочку пересчитывают под среду.
- Форма и длина ТЭН 15 кВт не определены названием: можно задать прямое, U-, W-, M-, Г-образное, кольцевое, спиральное, оребрённое исполнение или форму «скрепка». Дополнительно по заказу можно предусмотреть встроенный термовыключатель или термостат.
Что меняется, если у ТЭН 15 кВт изменить размеры
Для водяного ТЭН мощностью 15 кВт длина нагревательной части связана с распределением мощности по оболочке. Поэтому при сохранении мощности и изменении геометрии нужно оценить удельную нагрузку для выбранной среды. Если меняется сама мощность, а габариты остаются прежними, нагрузку также пересчитывают. Нельзя считать, что любая длина трубки автоматически подходит для 15 кВт: для расчёта важны параметры конкретного исполнения, а не только номинал из названия.
В исходных данных для этого товара нет расчётных вариантов с другой длиной стержня, отдельными значениями мощности на той же длине или размером штуцера. Такие цифры нельзя вывести только из названия «ТЭН водяной 15 кВт». Если нужен вариант с изменённой длиной или формой, в задании указывают геометрию нагревательной части и крепления. По этим данным определяют, можно ли сохранить 15 кВт или требуется изменить мощность.
Напряжение у этого ТЭН не указано. Его необходимо задать отдельно, как и требуемую мощность, если она должна отличаться от 15 кВт. Доступны исполнения на 12, 24, 36, 48, 110, 220, 230, 380 и 400 В; нижняя граница мощности по заказу - 100 Вт. Выбор напряжения связан с электропитанием оборудования, а материал оболочки и удельную нагрузку рассматривают применительно к воде. Это разные параметры: указание подходящего напряжения не подтверждает, что совпали размеры и крепление.
Материал оболочки также влияет на выбор исполнения, но исходное название его не фиксирует. Для водяного нагревателя доступны медь, AISI 304 и 12Х18Н10Т; для жёсткой или солёной воды можно рассмотреть AISI 316 либо титан. Чтобы согласовать конкретный вариант, в задании описывают среду и её свойства. По одному обозначению «вода» нельзя определить, какой материал требуется, а по одному значению 15 кВт нельзя подтвердить пригодность нагревателя к конкретному узлу.
Крепление и геометрию рассматривают совместно. Штуцер с гайкой или фланец должны соответствовать месту установки, а форма нагревательной части - доступному пространству в оборудовании. В названии товара нет ни резьбы, ни размеров фланца, ни формы. Поэтому новый ТЭН 15 кВт согласуют по этим данным отдельно; конкретную модель оборудования нельзя считать подходящей только на основании мощности.
Как выбрать материал оболочки для воды
У водяного ТЭН мощностью 15 кВт материал оболочки не задан названием, поэтому его выбирают как отдельный параметр исполнения. По заказу доступны медь, нержавеющие AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды можно рассмотреть AISI 316 или титан. Чёрная сталь также доступна для трубчатых ТЭН, но исходные данные не устанавливают её применимость к конкретному составу воды. При заказе сообщите свойства среды, чтобы согласовать вариант оболочки. Нержавеющий ТЭН или нагреватель для накопительного водонагревателя нельзя выбирать только по мощности 15 кВт: состав воды и конструкция тоже должны соответствовать задаче.
Какие данные подготовить для замены ТЭН 15 кВт

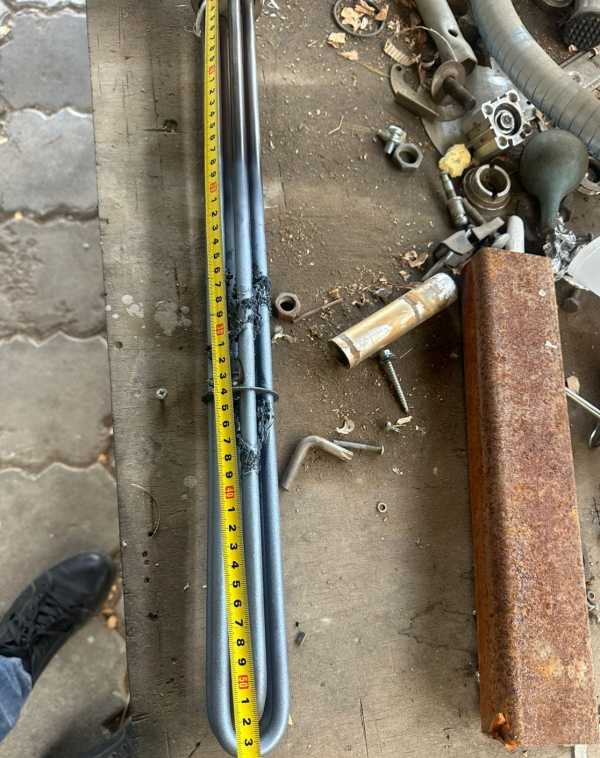

Для водяного ТЭН 15 кВт зафиксируйте геометрию старого изделия: длину нагревательной части, её форму и диаметр трубки. Если форма изогнутая, укажите размеры после гибки или приложите эскиз с основными расстояниями. Маркировку со старого ТЭН, если она сохранилась на выводе или штуцере, передайте отдельно. В названии нового изделия задано 15 кВт, но напряжение отсутствует, поэтому его нужно сообщить дополнительно.
Для крепления уточните, требуется ли штуцер с гайкой или фланец. Для штуцера укажите резьбу, для фланца - размеры присоединения; при необходимости также передайте межосевое расстояние. Опишите воду, в которой будет работать нагреватель: обычная, жёсткая или солёная. Фото старого ТЭН и места установки дополнит размеры, если по одному эскизу трудно понять расположение нагревательной части.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать водяной ТЭН 15 кВт с другой резьбой или креплением?
Да. Для ТЭН 15 кВт можно выбрать штуцер с гайкой или фланец. Для штуцера задают нужную резьбу, например М14х1,5 или G1/2; в названии товара крепление не указано.
Можно ли изменить выводы или длину контактного стержня?
Да. Для водяного ТЭН 15 кВт можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции. Длину холодной зоны указывают для требуемого исполнения.
Можно ли заказать другую мощность или напряжение при тех же размерах?
Да, эти параметры можно задать при заказе. В названии указаны 15 кВт, но нет напряжения; при изменении мощности на прежних размерах удельную нагрузку оболочки пересчитывают под воду.
Можно ли изготовить ТЭН 15 кВт без маркировки старого?
Да, для согласования водяного ТЭН потребуются длина, форма и диаметр трубки, параметры крепления, требуемое напряжение и материал оболочки. Мощность 15 кВт уже указана в названии товара.
Можно ли использовать ТЭН 15 кВт не в воде?
Название задаёт водяное исполнение. Если для ТЭН 15 кВт нужна другая среда, её требуется указать отдельно, чтобы согласовать мощность, геометрию и материал оболочки.
Подойдёт ли водяной ТЭН 15 кВт к моему оборудованию?
По мощности 15 кВт совместимость определить нельзя: в названии нет длины, формы, диаметра трубки, напряжения и крепления. Для подбора сообщите параметры посадочного места и старого нагревателя.
