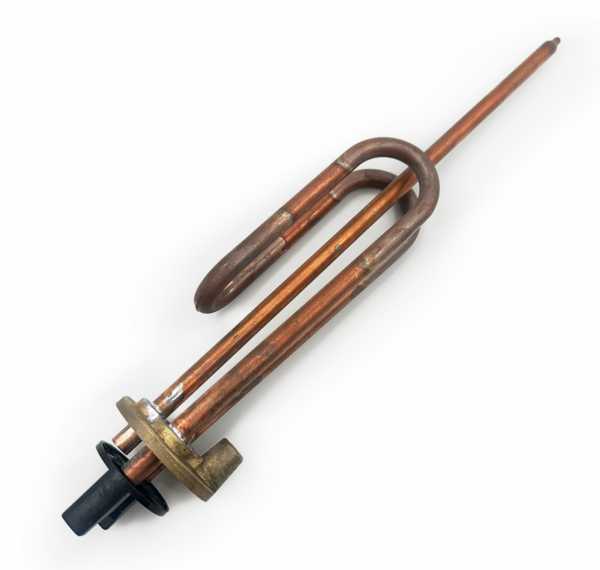

ТЭН для бойлера MB OWHT 230V 1200W

Характеристики

Где стоит такой нагреватель

Что маркировка MB OWHT сообщает о ТЭНе в бойлере

В названии каталога у этого ТЭНа для бойлера указаны маркировка MB OWHT, мощность 1200 Вт и напряжение 230 В. Других данных о конструкции обозначение не раскрывает: по нему нельзя определить длину, форму, диаметр трубки, материал оболочки или тип крепления. В накопительном водонагревателе ТЭН располагается в баке. Мокрый элемент соприкасается с водой, а сухой установлен в защитной колбе. Узел может быть закреплён через боковой или нижний фланец либо резьбовую втулку. Поэтому обозначение MB OWHT помогает начать подбор, но не заменяет сравнение со снятым нагревателем.

Для указанной мощности и напряжения расчётные значения составляют 5,2 А и 44,1 Ом в рабочем режиме. Это ориентир для сверки электрической части MB OWHT 1200 Вт, 230 В; он не определяет посадочные размеры. При эксплуатации мокрого элемента на его оболочке может нарастать накипь. Она затрудняет передачу тепла воде, и спираль внутри трубки перегревается. Истощённый или отсутствующий магниевый анод может привести к электрохимической коррозии оболочки. При замене поэтому учитывают не только параметры самого ТЭНа, но и состояние узла в баке.

• Такие ТЭН ставят в накопительные бойлеры, например Ariston Pro1 R Thermo 80 VTS/VTD и Thermex Nika 80-V SafeDry.
• Ещё одна модель, где встречаются такие нагреватели, - Thermex HIT 15-U Pro.
• В промышленном бойлере ГВС такие ТЭН встречаются в блоках с термостатом, устанавливаемых через резьбовой штуцер, например ТЭН ZOTA с термостатом для бойлера 1½″ на 2 кВт.

Как заменить MB OWHT на 1200 Вт и 230 В

При замене MB OWHT сначала сопоставьте маркировку и электрические параметры, затем проверьте конструкцию снятого элемента и посадочное место бойлера.

1. Отключите бойлер от электропитания и подготовьте оборудование к замене по инструкции его изготовителя. Не приступайте к работе, пока сохраняется риск контакта с напряжением или горячей водой.
2. Снимите установленный нагреватель способом, предусмотренным конструкцией данного бойлера. Не повреждайте бак, уплотнительные поверхности и соседние элементы.
3. Сверьте надписи на старом элементе с MB OWHT: в названии товара указаны 1200 Вт и 230 В. Если значения отличаются, зафиксируйте фактические параметры снятого ТЭНа.
4. Измерьте развёрнутую длину или длину после гибки, диаметр трубки, положение выводов и параметры крепления. Эти характеристики в обозначении MB OWHT не указаны.
5. Подберите исполнение с подходящими посадочными размерами и оболочкой для условий работы бойлера. Если вместе с заменой нужно изменить резьбу, выводы или электрические параметры, укажите это отдельно.
6. Установите выбранный элемент и проверьте работу оборудования по инструкции изготовителя бойлера. Не считайте совпадение 1200 Вт и 230 В достаточным подтверждением совместимости.

Какие исполнения можно задать для MB OWHT

В каталожном названии MB OWHT зафиксированы 1200 Вт и 230 В; геометрия, крепление, выводы и материал оболочки требуют отдельного задания.

• Мощность и напряжение: сейчас в названии 1200 Вт и 230 В → по заказу можем рассчитать другой вариант. Для 1,8 кВт на 230 В ток составляет 7,8 А, а нагрузка на оболочку при той же длине меняется в 1,5 раза; для 0,6 кВт на 230 В ток составляет 2,6 А, нагрузка меняется в 0,5 раза. В обоих случаях длину проверяем под среду. Вариант 1,2 кВт на 220 В имеет ток 5,5 А и сопротивление спирали 40,3 Ом: спираль пересчитываем, размеры остаются.
• Крепление: для MB OWHT тип крепления в названии не указан → по заказу можем выполнить штуцер с гайкой либо фланец под ТЭН. Для штуцера доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2. Размер выбирают по узлу бойлера.
• Выводы: конструкция выводов MB OWHT в каталожном названии не раскрыта → можем поставить контактный стержень с резьбой М4, М5 или М6 и гайками либо вывести провод в термостойкой изоляции. Для заказа укажите требуемое исполнение и длину холодной зоны.
• Оболочка: материал для MB OWHT не указан → для воды можем предложить медь, нержавеющую сталь AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды - AISI 316 или титан. Медный ТЭН и варианты из нержавеющей стали рассматривают с учётом состава воды и условий работы.
• Форма и длина: геометрия MB OWHT в названии не задана → по заказу выполняем прямое, U-, W-, M-, Г-образное исполнение, форму «скрепка», кольцо, спираль или оребрённый вариант. Длину, радиус гиба и межосевое расстояние можно задать по снятому элементу либо эскизу. Дополнительно доступны встроенный термовыключатель или термостат.

Где применяют подобные ТЭН с параметрами для воды

Подобные трубчатые ТЭН применяют в накопительных водонагревателях для автомоек и постов самообслуживания, где подогревают воду для ручной мойки и АВД. В проточном водонагревателе вода нагревается непосредственно при прохождении через прибор, без накопления. У MB OWHT указаны 1200 Вт и 230 В, но этих данных недостаточно, чтобы определить его режим в проточном устройстве.

Такой тип нагревателя используют в водяных лабораторных банях для термостатирования проб, нагрева реактивов и инкубации пробирок и колб. Ванны длительной пастеризации молока нагревают воду в рубашке, которая передаёт тепло рабочей ёмкости. Подобные трубчатые элементы применяют также в парогенераторах для отпаривания тканей и электропарогенераторах, где воду нагревают для получения технологического пара. Для каждого из этих применений важны свои условия; маркировка MB OWHT и параметры 1200 Вт, 230 В сами по себе не задают подходящую конструкцию.

Какие данные нужны для подбора замены

Чтобы подобрать исполнение вместо MB OWHT 1200 Вт, 230 В, сообщите данные бойлера и параметры снятого нагревателя.

1. Модель бойлера или фото его шильдика.
2. Фото старого ТЭНа целиком и маркировки, если она сохранилась у вывода или на штуцере.
3. Развёрнутую длину либо длину и форму после гибки, диаметр трубки и положение выводов.
4. Мощность, напряжение, тип крепления и размеры резьбы или фланца. Отдельно укажите, что нужно изменить относительно MB OWHT 1200 Вт, 230 В.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
