Характеристики

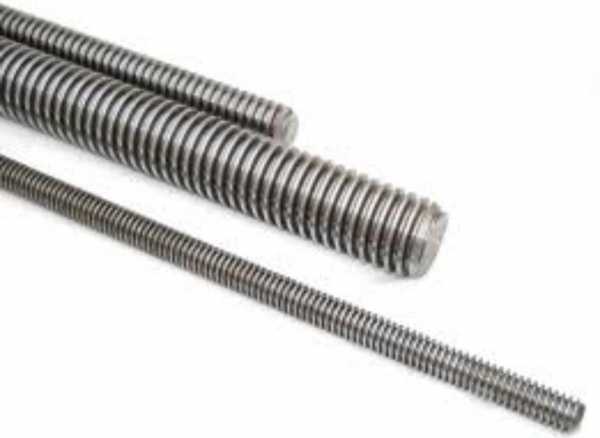

| Конструкция | прямой стержневой |
|---|---|
| Сечение | круглое |
| Диаметр | 10 мм |
| Длина нагревателя | 350 мм |
| Тип подключения | резьбовая шпилька М4 |
| Напряжение | 220 В |
Где стоит такой нагреватель
Накопительный водонагреватель (бойлер прямого нагрева)
Узел: мокрый ТЭН с фланцем в нижней части бака (контакт с водой) либо сухой ТЭН в колбе Какой ТЭН ставят: мокрый, латунный фланец диаметром 48 мм (встречается также штампованный круглый фланец Ø64 мм), крепление под магниевый анод М6 или резьба анода М4, общая длина медной… Почему отказывает: накипь на мокром ТЭНе при жёсткой воде, работа без воды в баке, электрохимическая коррозия у анода при его полном растворении Модели: Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry, Thermex HIT 15-U Pro.
Узел бойлера и нагрузка на фазы
В накопительном водонагревателе мокрый ТЭН обычно располагается в нижней части бака и контактирует с водой; сухой нагреватель устанавливают в колбе. У этого изделия указаны прямой стержень длиной 350 мм, диаметр 10 мм, напряжение 220 В и контактная шпилька М4. Эти параметры не говорят о наличии фланца или колбы: шпилька М4 относится к подключению прямого стержневого ТЭН, а не к мокрому или сухому узлу бойлера.
Такие ТЭН с фланцевым или колбовым мокрым узлом встречаются в моделях Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry и Thermex HIT 15-U Pro; совместимость конкретной прямой шпильки М4 с этим узлом нужно проверять отдельно.
- На мокром ТЭНе при жёсткой воде может образовываться накипь, которая мешает передаче тепла.
- Работа бойлера без воды может привести к отказу нагревателя. Перед подачей питания на изделие с напряжением 220 В нужно подготовить водонагреватель по его документации.
- При полном растворении анода возможна электрохимическая коррозия в узле.
- При групповом подключении ТЭН на 220 В к сети 380/220 В применяют схему «звезда»: каждый элемент получает 220 В между фазой и нулём звезды. Чтобы распределить нагрузку по фазам равномерно, количество элементов выбирают кратным трём.
Замена: сверить посадку и схему питания
Перед установкой сравните снятый элемент с прямым ТЭН Ø10 мм длиной 350 мм, рассчитанным на 220 В и имеющим шпильку М4. Совпадение диаметра и длины ещё не означает, что нагреватель подойдёт к узлу бойлера: контактный вывод и крепление самого элемента выполняют разные функции.
- Отключите водонагреватель от электропитания и исключите случайное включение на время работ.
- Подготовьте оборудование к разборке по его инструкции, учитывая температуру воды и состояние узла нагрева.
- После снятия старого элемента сравните его конструкцию с прямым исполнением нового ТЭН. Проверьте длину 350 мм, диаметр 10 мм и расположение контактного вывода.
- Сверьте крепление в посадочном месте: в характеристиках нового изделия указана шпилька М4, но не описан фланец или штуцер. Проверьте по документации бойлера, предусмотрен ли такой монтаж.
- Сопоставьте напряжение старого элемента с параметром нового ТЭН 220 В. Для группы нагревателей в сети 380/220 В проверьте, что предусмотрено соединение «звезда».
- Установите и подключите выбранный элемент по документации оборудования. До подачи питания убедитесь, что водонагреватель подготовлен к включению, а соединения группы выполнены по предусмотренной схеме.
Какие изменения возможны для прямого ТЭН
Базовое исполнение - прямой нагреватель Ø10 мм длиной 350 мм, на 220 В, с резьбовой шпилькой М4. Если посадочный узел или электрическая схема требуют другого исполнения, тэн на заказ можно согласовать с нужными параметрами.
- Сейчас стержень прямой и имеет длину 350 мм → по заказу меняем форму и длину под геометрию узла; возможны U-, W-, M-, Г-образное исполнения, «скрепка», кольцо, спираль или форма по эскизу.
- Сейчас для подключения задана шпилька М4 → если на оборудовании требуется иной интерфейс, можно согласовать контактный вывод с резьбой М5 или М6, вариант М4 с гайками либо провод в термостойкой изоляции. Требуемую длину вывода задают вместе с параметрами подключения.
- Сейчас крепление нагревателя отдельно не указано → для прямого ТЭН длиной 350 мм можно согласовать штуцер с гайкой или фланец, указав размер посадочного места.
- Сейчас рабочее напряжение составляет 220 В → при заказе другого напряжения мощность подбирают с учётом размеров Ø10 мм и 350 мм, а также рабочей среды. Расчёт мощности ТЭН нужен, если меняется режим нагрузки на оболочку.
- Материал оболочки для этого исполнения не указан. Для ТЭН Ø10 мм и длиной 350 мм его выбирают под среду; по заказу в схему контроля температуры можно включить встроенный термовыключатель или термостат.
Процессы, где используют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в термодымовых камерах для подсушки, обжарки, варки и копчения мясных и рыбных изделий. В битумоплавильных установках и битумоварочных котлах нагреватели используют для разогрева битума и мастик; в поливомоечных машинах поддерживают рабочую температуру жидкого противогололёдного реагента. У этого изделия заданы прямое исполнение, Ø10 мм, длина 350 мм и напряжение 220 В, но применимость определяется также средой и конструкцией узла.
Подобные нагреватели встречаются в пищеварочных котлах, где греют воду или пароводяную смесь в рубашке, и в химических реакторах с технологическими растворами. В ламинаторах горячего ламинирования тепло размягчает плёнку при прохождении материала между валами. Если несколько прямых ТЭН на 220 В питаются от сети 380/220 В, для группы применяют соединение «звезда»; мощность, крепление и материал оболочки выбирают под конкретный процесс.
Что сообщить для подбора
Пришлите модель оборудования или фото старого нагревателя, его маркировку, размеры и сведения о рабочей среде. Для сравнения укажите, подходят ли узлу длина 350 мм, диаметр 10 мм, питание 220 В и подключение через шпильку М4. Если планируется групповое включение, сообщите число элементов и предусмотренную схему сети.
Вопросы
Можно ли заказать другой штуцер или крепление?
Да, для прямого ТЭН длиной 350 мм и диаметром 10 мм можно согласовать штуцер с гайкой или фланец. В текущем исполнении указана контактная шпилька М4, а способ крепления самого нагревателя не задан.
Можно ли поменять тип подключения или длину вывода?
Можно изменить исполнение контактной части: для ТЭН Ø10 мм и длиной 350 мм доступны согласованные варианты с резьбовым выводом или проводом в термостойкой изоляции. При заказе укажите, как нагреватель должен подключаться в вашем узле.
Можно ли заказать другую мощность или напряжение при тех же размерах?
Другие электрические параметры согласуют отдельно. Сейчас указаны длина 350 мм, диаметр 10 мм и напряжение 220 В; мощность при изменении условий подбирают с учётом среды и нагрузки на оболочку.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Для подбора прямого нагревателя длиной 350 мм и Ø10 мм пришлите фото и размеры старого элемента, укажите напряжение, среду и тип крепления. Отдельно подтвердите, требуется ли исполнение на 220 В со шпилькой М4.
Можно ли использовать этот ТЭН в другой рабочей среде?
В названии указаны Ø10 мм, длина 350 мм, 220 В и шпилька М4, но материал оболочки не задан. Для другой среды материал и покрытие необходимо согласовать отдельно.
Подойдёт ли этот ТЭН к моему водонагревателю?
Для проверки нужны размеры и конструкция посадочного узла, а также данные о подключении. Например, для оценки замены в Ariston Pro1 R Thermo 80 VTS/VTD нужно сопоставить узел с прямым ТЭН Ø10 мм длиной 350 мм на 220 В; само название модели совместимость не подтверждает.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
