Характеристики
| Степень защиты | IP 54 |
|---|---|

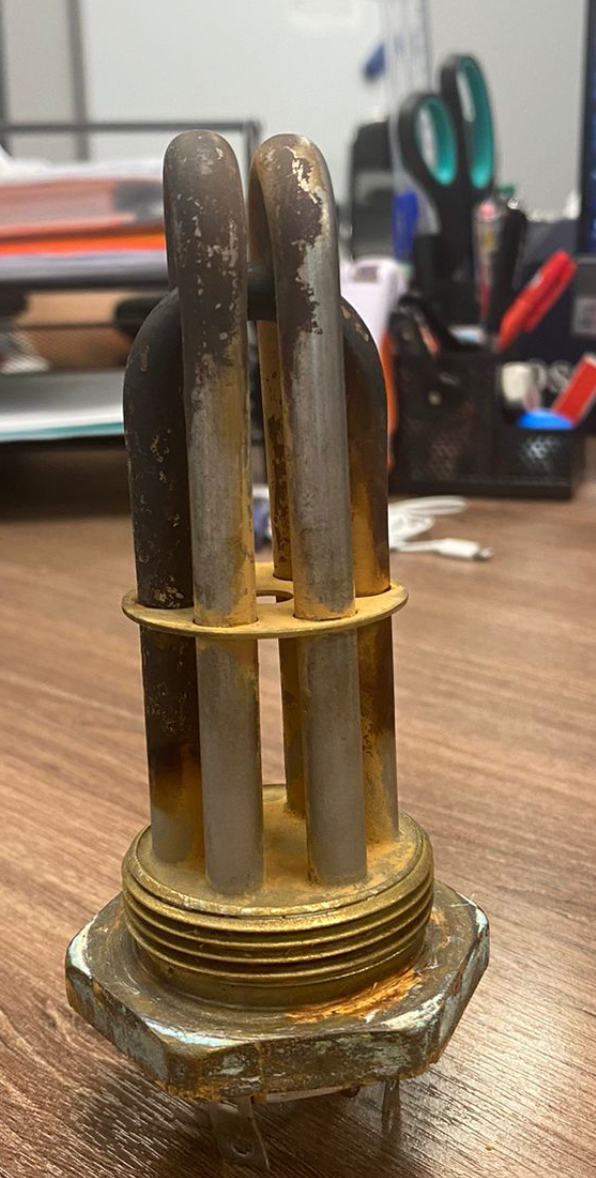

| Название в каталоге | Нагревательный элемент 3x400V, 3000W, IP 54 |
| Мощность | 3 кВт |
| Напряжение | 400 В |
Расчёт по мощности и напряжению
| Расчётный ток | 7,5 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 53,3 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Сначала проверьте, как нагреватель установлен в узле
Название изделия не указывает тип крепления и рабочую среду. Снимите старый элемент и сверьте его форму с посадочным местом: по одному обозначению нельзя подтвердить совместимость с конкретным оборудованием.
Для нестандартного узла трубчатый электронагреватель можно изготовить по эскизу, чертежу или образцу. Исполнение крепления и форму задают по фактической конструкции.
- Проверьте, как элемент фиксируется в посадочном месте.
- Уточните, с какой средой он работает: водой, воздухом или маслом.
Что показывают ток и сопротивление
В расчёте указаны ток 7,5 А и сопротивление в рабочем режиме 53,3 Ом. Эти значения используют при выборе автомата и сечения провода, а сопротивление можно сверить при проверке снятого элемента.
Удельная мощность и рабочая среда в расчёте не указаны. Их нельзя определить только по приведённым значениям тока и сопротивления.
- Расчётный ток: 7,5 А.
- Расчётное сопротивление в рабочем режиме: 53,3 Ом.
Проверьте старый элемент мультиметром
Перед заменой измерьте мультиметром сопротивление между контактами и сопоставьте результат с расчётным значением. Отдельно проверьте изоляцию между токоведущими частями и оболочкой.
Если маркировка отсутствует или показания не дают ясного ответа, не подбирайте нагреватель только по внешнему сходству: зафиксируйте размеры и конструкцию.
- Запишите результат измерения сопротивления спирали.
- Проверьте состояние изоляции, не ограничиваясь проверкой контактов.
Снимите геометрию до демонтажа
Для подбора по образцу нужны развёрнутая длина, диаметр трубки, длина холодной зоны и форма изгиба. Отдельно измерьте габариты установленного элемента, включая расстояние между концами и межосевые расстояния параллельных участков.
Развёрнутая длина и длина после гибки описывают разные параметры: первая относится к трубке до изгиба, вторая помогает проверить, войдёт ли элемент в конкретный узел.
- Зафиксируйте тип крепления и размеры посадочного места.
- Сфотографируйте старый элемент и отметьте расположение выводов.
Сопоставьте старый узел, среду и посадку
При замене важно не только повторить изгиб: учитывайте среду, мощность, напряжение и длину холодной зоны. Несовпадение геометрии мешает правильной посадке, а загрязнения в баке могут ухудшить контакт в месте крепления.
Если нагреватель стоял в баке, перед установкой очистите место крепления от грязи, накипи и ржавчины. Это помогает избежать перекоса и проблем с уплотнением.
- Сверьте мощность и напряжение по маркировке или паспорту оборудования.
- Проверьте форму и крепление до установки нового элемента.
Какие данные отправить для подбора
Если маркировки нет, приложите фото старого нагревателя и снимите основные размеры. Для расчёта также нужна информация о рабочей среде и способе крепления.
Для изготовления по образцу укажите геометрию и электрические параметры.
- Маркировка, мощность и напряжение.
- Развёрнутая длина, диаметр трубки, форма и габариты после гибки.
- Длина холодной зоны, тип крепления и размеры посадочного места.
- Рабочая среда, модель оборудования или фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли нагреватель к моему оборудованию?
По одному названию это подтвердить нельзя: нужны размеры, тип крепления и сведения о рабочей среде. Сопоставьте эти данные со старым элементом и посадочным местом.
Можно ли изготовить элемент по старому образцу без маркировки?
Да, для подбора нужны замеры старого элемента, фото и параметры оборудования. Важно указать форму, развёрнутую длину, диаметр трубки, крепление, напряжение и мощность, если они известны.
Можно ли установить этот ТЭН в другую среду?
Нельзя подтвердить пригодность для другой среды только по названию изделия. Для подбора сообщите, будет ли это вода, воздух или масло.
Как проверить старый ТЭН?
Мультиметром измерьте сопротивление между контактами и отдельно проверьте изоляцию между токоведущими частями и оболочкой. Результат сопротивления сопоставьте с расчётным значением.
Что прислать для расчёта?
Маркировку или фото старого элемента, размеры, мощность и напряжение. Добавьте сведения о среде и креплении.
Какие размеры снять для замены по старому образцу?
Зафиксируйте развёрнутую длину, диаметр трубки, длину холодной зоны, форму изгиба и габариты после гибки. Также измерьте крепление и посадочное место.
