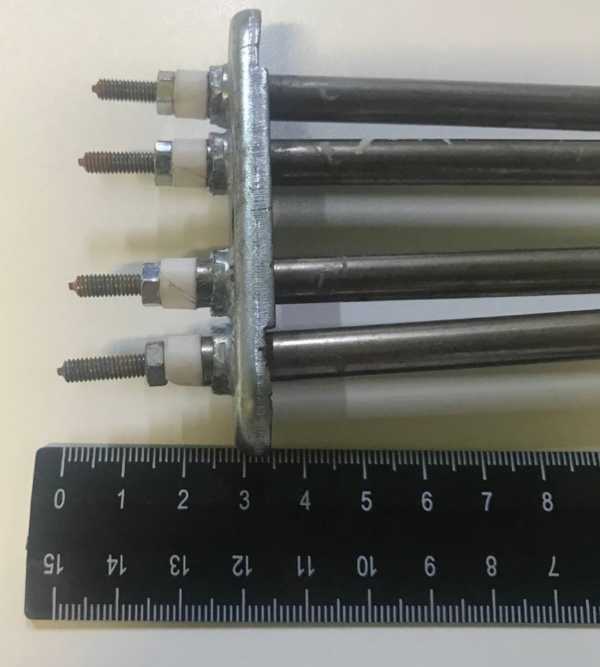

Характеристики
| Длина | 823 мм |
|---|---|
| Ширина | 80 мм |
| Мощность | 10 кВт |
| Напряжение | 400 В |
Расчёт по мощности и напряжению
| Расчётный ток | 25 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 16 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
823 мм до гибки или после: что означает размер
У этого ТЭН в каталожном названии указана длина 823 мм, а ширина - 80 мм. По одному названию нельзя определить, является ли 823 мм развёрнутой длиной трубки или габаритной длиной готовой детали. Это разные размеры: развёрнутую длину измеряют вдоль трубки до изгиба, а после гибки фиксируют габариты, необходимые для установки.
Развёрнутая длина связана с расчётом мощности и нагрузки на оболочку. Габариты после гибки нужны, чтобы нагреватель вошёл в посадочное место; для U-образной формы, например, отдельно учитывают расстояние между концами и высоту. Поэтому для ТЭН 10 кВт, 400 В нельзя подменять длину 823 мм размером готового изгиба без уточнения. Ширина 80 мм также не описывает форму целиком: если это ширина зоны изгиба, нужны её контур и расположение выводов.
Как изменить ТЭН 10 кВт, 400 В под узел
У этого исполнения указаны мощность, напряжение, длина и ширина; крепление, материал оболочки и форма в названии не заданы. По заказу можем изменить исполнение по согласованным параметрам:
- Сейчас крепление в названии не указано → можно сделать штуцер с гайкой или фланец; резьбу и посадочный размер согласуем по узлу.
- Сейчас тип выводов не указан → можно поставить контактный стержень с резьбой М4, М5 или М6 и гайками либо вывести провод в термостойкой изоляции.
- Сейчас материал оболочки не указан → можно выполнить оболочку из чёрной стали, нержавеющей стали, меди, титана или жаропрочной стали; доступны также указанные варианты покрытия.
- Сейчас форма и габариты после гибки не указаны → можно сделать прямой, U-, W-, M-, Г-образный ТЭН, форму «скрепка», кольцо, спираль или исполнение по эскизу.
- Сейчас заявлены 10 кВт и 400 В → можно согласовать другую мощность и напряжение, пересчитав нагрузку на оболочку для заданной среды.
- Сейчас дополнительные устройства в названии не указаны → по заказу можно добавить термовыключатель или термостат.
Что меняется при другой мощности или напряжении
Для исходных 10 кВт при 400 В расчётный ток составляет 25 А, расчётное сопротивление в рабочем режиме - 16 Ом. Это данные расчёта для данного сочетания параметров, а не характеристика формы изгиба. Если меняется мощность при сохранении длины, меняется нагрузка на оболочку, поэтому длину 823 мм и ширину 80 мм нельзя автоматически оставить без проверки под конкретную среду.
Вариант 15 кВт на 400 В даёт ток 37,5 А. При той же длине нагрузка на оболочку изменится в 1,5 раза; длину необходимо проверить под среду. Для варианта 5 кВт на 400 В ток составит 12,5 А, а нагрузка на оболочку при той же длине изменится в 0,5 раза. В обоих случаях исходные габариты 823 мм и 80 мм сами по себе не подтверждают допустимость новой мощности.
Если требуется 10 кВт на 220 В вместо 400 В, ток составит 45,5 А, сопротивление спирали - 4,8 Ом. В этом варианте размеры остаются, но спираль пересчитывается под другое напряжение. Для подключения нужно заранее сверить параметры электросети и схему аппарата; эти расчётные цифры не задают готовую схему подключения.
При изменении исполнения важно разделять два вопроса: электрический расчёт и посадку в оборудование. Напряжение и мощность определяют параметры спирали, а развёрнутая длина вместе с формой влияют на нагрузку оболочки. Габариты после гибки и межосевое расстояние определяют установку. Если ширина 80 мм относится к готовому изгибу, её нужно подтвердить на чертеже или образце, а не переносить в расчёт как длину трубки.
Как читать обозначение ТЭН по ГОСТ 13268-88
В обозначении по ГОСТ 13268-88 отдельные символы могут указывать развёрнутую длину, длину контактного стержня в заделке, диаметр оболочки, мощность, нагреваемую среду и напряжение. В названии этого товара приведены только 400 В, 10 кВт, длина 823 мм и ширина 80 мм; полного условного обозначения в исходных данных нет. Поэтому определить по нему код среды, диаметр оболочки или длину контактного стержня нельзя.
В примере ГОСТ обозначение «ТЭН-25А10/0,25Х127» расшифровывается как развёрнутая длина 250 мм, код контактного стержня A, диаметр оболочки 10 мм, мощность 0,25 кВт, код среды Х и напряжение 127 В. Эти значения относятся к примеру стандарта, а не к ТЭН 400 В, 10 кВт с длиной 823 мм.
- Код A означает длину контактного стержня в заделке 40 мм; длина выводов этого товара в названии не указана.
- Буквенные коды B, C и D соответствуют 65, 100 и 125 мм; назначать один из них этому ТЭН без его маркировки нельзя.
- В примере кода ГОСТ число 250 задаёт развёрнутую длину, а не габарит после гибки. Для данного товара нужно отдельно подтвердить, что означает размер 823 мм.
Что уточнить для изготовления с длиной 823 мм
Чтобы изготовить трубчатый электронагреватель с параметрами 10 кВт и 400 В для конкретного узла, важно подтвердить базу измерения длины 823 мм и назначение ширины 80 мм. Если есть старый ТЭН, его размеры помогут определить форму и крепление; для нового исполнения подойдут эскиз с размерами или чертёж.
- Уточнить, 823 мм - развёрнутая длина трубки или размер после гибки; указать габаритную длину готовой детали.
- Показать форму изгиба и задать высоту, ширину 80 мм, межосевое расстояние и расположение концов, если нагреватель изогнутый.
- Передать маркировку старого ТЭН или отдельно подтвердить мощность 10 кВт и напряжение 400 В.
- Описать нагреваемую среду: вода, масло или воздух, а для воздуха - неподвижный он или с обдувом.
- Указать крепление и выводы: штуцер или фланец, тип резьбы, контактный стержень либо провод.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать такой же ТЭН 10 кВт, 400 В с другой резьбой или креплением?
По заказу можем выполнить штуцер с гайкой или фланец. Чтобы сохранить посадку для ТЭН длиной 823 мм и шириной 80 мм, нужно согласовать тип крепления и размеры узла.
Можно ли изменить выводы или длину контактного стержня?
Да. Для ТЭН 10 кВт, 400 В доступны контактный стержень с резьбой М4, М5 или М6 с гайками либо провод в термостойкой изоляции. Нужную длину контактного стержня следует указать отдельно: в названии товара её нет.
Можно ли оставить размеры 823 на 80 мм, но изменить мощность или напряжение?
Возможны расчётные варианты: 15 кВт на 400 В - 37,5 А и изменение нагрузки на оболочку в 1,5 раза; 5 кВт на 400 В - 12,5 А и изменение в 0,5 раза. Для 10 кВт на 220 В расчётный ток 45,5 А, сопротивление спирали 4,8 Ом; спираль пересчитывается, размеры остаются.
Можно ли изготовить ТЭН 400 В, 10 кВт по старому образцу без маркировки?
Да, для оценки потребуются размеры старого ТЭН, форма, крепление и данные аппарата. Отдельно нужно подтвердить, что длина 823 мм относится к развёрнутой трубке или к габариту после гибки.
Можно ли использовать ТЭН длиной 823 мм в другой среде?
Среда влияет на допустимую нагрузку на оболочку, поэтому для ТЭН 10 кВт нужно сообщить, нагревается ли вода, масло или воздух и есть ли обдув. По этим данным проверяют исполнение и необходимость пересчёта.
Подойдёт ли ТЭН 400 В, 10 кВт, 823 на 80 мм к моему оборудованию?
По одному названию совместимость подтвердить нельзя: неизвестны форма, крепление и смысл размера 823 мм. Пришлите модель оборудования, фото или размеры посадочного места, чтобы сопоставить их с параметрами ТЭН.
