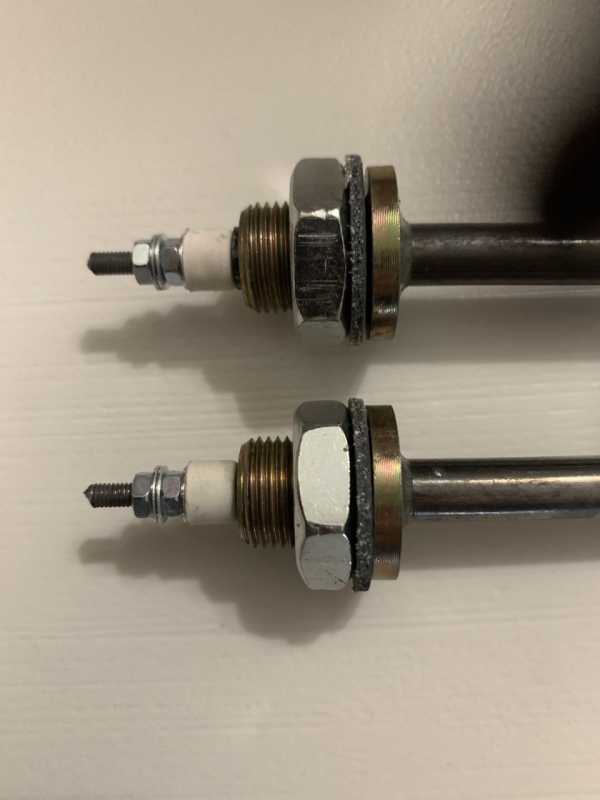

ТЭН 65 А10/1,0 Р 220 ф.2 R12 ШМ18х1,5

Характеристики

Маркировка по частям

Как связаны мощность, длина и водная среда

В обозначении этого ТЭН заданы длина 650 мм, оболочка диаметром 10 мм, мощность 1 кВт и форма Ф2 с радиусом гиба R12. Для оценки нагрева важно учитывать, какая часть оболочки активна: у исполнения со стержнем длиной 40 мм расчётная активная длина равна 570 мм. От неё зависит распределение мощности по поверхности нагревателя.

• Для ТЭН 65 А10/1,0 Р 220 расчётный ток составляет 4,5 А, а сопротивление спирали в рабочем режиме - 48,4 Ом.
• При мощности 1 кВт и активной длине 570 мм расчётная нагрузка на поверхность оболочки составляет 5,58 Вт/см².
• Для геометрии этого ТЭН расчёт по ГОСТ 13268-88 даёт верхнее значение 15 Вт/см² для выбранной среды. Нагрузка 5,58 Вт/см² ниже этого ориентира на 63 %.
• В обозначении 65 А10/1,0 Р 220 литера Р задаёт среду для этого исполнения: вода или слабый раствор щёлочи с pH 7–9. Для такой среды ГОСТ рекомендует оболочку из углеродистой стали; материал оболочки в каталожном названии не обозначен.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие параметры этого ТЭН можно изменить

В исходном исполнении указаны 1 кВт, 220 В, развёрнутая длина 650 мм, форма Ф2, радиус R12 и штуцер М18х1,5. Если для конкретного подключения или режима нужны другие значения, по заказу меняем следующие элементы исполнения.

• Сейчас крепление этого ТЭН - штуцер М18х1,5 → по заказу делаем другую метрическую или трубную резьбу либо фланец под бак.
• Сейчас контактный стержень в заделке имеет длину 40 мм, код A → можно выбрать длину от 65 до 630 мм по кодам B-H. На концах можно выполнить резьбу М4, М5 или М6 с гайками и шайбами либо поставить выводы проводом в термостойкой изоляции.
• Сейчас мощность и напряжение составляют 1 кВт и 220 В → по заказу делаем другие значения мощности и напряжения; при сохранении размеров пересчитываем удельную нагрузку для заданной среды.
• Сейчас у ТЭН форма Ф2, развёрнутая длина 650 мм и радиус гиба R12 → по заказу выполняем прямую, U-, W-, M-, Г-образную формы и другие варианты, в том числе по эскизу.
• Для исполнения с оболочкой диаметром 10 мм и назначением для воды можно выбрать медь, AISI 304 или 12Х18Н10Т. Если вода в системе жёсткая или солёная, для этого ТЭН по заказу предусматриваем AISI 316 или титан. Также можно добавить встроенный термовыключатель или термостат.

Что меняется при пересчёте мощности и стержня

У базового ТЭН 65 А10/1,0 Р 220 при длине 650 мм, диаметре оболочки 10 мм и стержне 40 мм активная часть составляет 570 мм. При мощности 1 кВт расчётная нагрузка равна 5,58 Вт/см²; для указанной среды расчётный ориентир по ГОСТ 13268-88 - 15 Вт/см². Это позволяет оценить варианты относительно геометрии исполнения Ф2, а не только по номинальной мощности.

При сохранении длины и диаметра вариант 0,8 кВт даёт 4,47 Вт/см², а вариант 1,2 кВт - 6,7 Вт/см². Оба значения ниже расчётного ориентира 15 Вт/см². При выборе 1,2 кВт нагрузка возрастёт относительно исходных 5,58 Вт/см²; вариант нужно оценивать с учётом среды и режима работы.

Изменение длины стержня также влияет на активную часть. Если вместо 40 мм установить стержень 65 мм, при той же развёрнутой длине 650 мм активная длина составит 520 мм, а удельная нагрузка при той же мощности - 6,12 Вт/см². Поэтому для ТЭН формы Ф2 длину вывода рассматривают вместе с мощностью и активной длиной. Калькуляция по ГОСТ 13268-88 здесь относится именно к указанным параметрам изделия.

Где применяют подобные водяные ТЭН

Подобные трубчатые ТЭН применяют в промышленных парогенераторах для отпаривания тканей: воду нагревают до кипения, а пар используют для влажно-тепловой обработки материала. В термопотах нагреватель вскипячивает воду и помогает поддерживать её горячей; в стиральных машинах он нагревает воду с моющими средствами по программе. ТЭН для стиральной машины подбирают по геометрии и электрическим параметрам, а не только по общей водяной среде.

Подобные нагреватели используют в теплоаккумуляторах и буферных ёмкостях для догрева воды-теплоносителя, в аквариумных системах для поддержания температуры и в водяных лабораторных банях для термостатирования проб. У ТЭН 65 А10/1,0 Р 220 заданы длина 650 мм, диаметр 10 мм, форма Ф2 и штуцер М18х1,5; совместимость с конкретной установкой зависит от её посадочных размеров и подключения.

Накипь и сухое включение для ТЭН 1 кВт

ТЭН 65 А10/1,0 Р 220 рассчитан на воду, а его активная часть по расчёту составляет 570 мм. Накипь изменяет теплоотдачу с оболочки диаметром 10 мм; при сухом включении тепло от трубки не отводится жидкостью. Эти условия важны при выборе исполнения мощностью 1 кВт и оценке его режима работы.

• Для исходной геометрии - 650 мм развёрнутой длины, 10 мм диаметра и стержня 40 мм - расчётная нагрузка составляет 5,58 Вт/см². Она характеризует чистую расчётную поверхность, а не оболочку с отложениями.
• Если вода в системе жёсткая или солёная, для этого ТЭН можно выбрать оболочку из AISI 316 или титана; для водяного исполнения также доступны медь, AISI 304 и 12Х18Н10Т.
• Маркировка Р у модели 65 А10/1,0 Р 220 указывает на водную среду, поэтому этот ТЭН предназначен для работы с постоянным контактом с водой.
• При изменении мощности или длины стержня расчётная нагрузка меняется: вариант 1,2 кВт даёт 6,7 Вт/см², а стержень 65 мм уменьшает активную часть до 520 мм.
• Для оболочки диаметром 10 мм и активной длины 570 мм расчётная нагрузка 5,58 Вт/см² ниже значения 15 Вт/см², указанного по ГОСТ 13268-88 для этой среды. Отклонение от исходной геометрии требует отдельного пересчёта.

Какие данные нужны для исполнения Ф2

Чтобы повторить или изменить ТЭН 65 А10/1,0 Р 220, передайте параметры, по которым можно сопоставить его геометрию, подключение и водную среду.

• Маркировку старого нагревателя, если она сохранилась; для сравнения подходит обозначение 65 А10/1,0 Р 220.
• Развёрнутую длину, форму и радиус гиба: у этого изделия указаны 650 мм, Ф2 и R12.
• Диаметр оболочки и электрические параметры: для этой модели это 10 мм, 1 кВт и 220 В.
• Сведения о среде, включая информацию о жёсткой или солёной воде, если это относится к установке.
• Тип крепления и выводов: исходное исполнение имеет штуцер М18х1,5 и контактный стержень в заделке длиной 40 мм.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
