Характеристики
| Маркировка | 220А13/4,0.О.380 |
|---|---|
| Развёрнутая длина | 2200 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 4 кВт |
| Напряжение | 380 В |
| Код среды | O: движущийся воздух |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 2120 мм |
|---|---|
| Расчётный ток | 10,5 А |
| Расчётное сопротивление в рабочем режиме | 36,1 Ом |
| Удельная поверхностная мощность (по активной длине) | 4,62 Вт/см² |
| Предел удельной мощности для движущегося воздуха по ГОСТ 13268-88 | 3,5–6,5 Вт/см² в зависимости от скорости и температуры воздуха |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая или нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

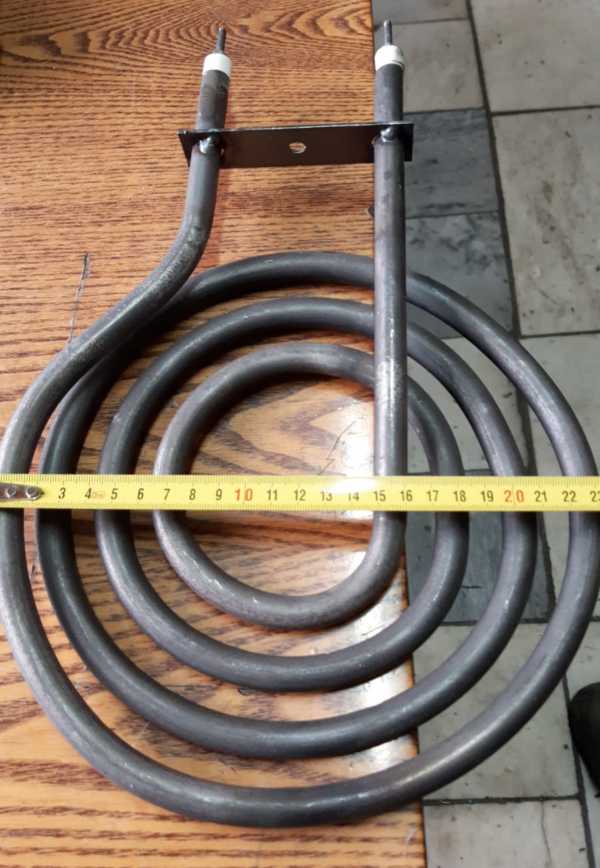

Что означает маркировка ТЭН220А13/4,0.О.380
2200 мм - развёрнутая длина. Код A означает длину контактного стержня в заделке 40 мм.
13 - диаметр оболочки в миллиметрах, 4,0 - мощность в киловаттах, 380 - напряжение в вольтах. Код O обозначает движущийся воздух.
Расчётный ток и удельная мощность
Активная длина составляет 2120 мм. Расчётный ток 10,5 А используют как исходное значение при выборе автомата и сечения провода; расчётное сопротивление в рабочем режиме - 36,1 Ом.
Удельная поверхностная мощность по активной длине равна 4,62 Вт/см². Для движущегося воздуха предел по ГОСТ 13268-88 составляет 3,5–6,5 Вт/см² и зависит от скорости и температуры воздуха. Для этой среды ГОСТ рекомендует оболочку из углеродистой или нержавеющей стали.
Из-за чего нагреватель может перегореть раньше
Проверьте соответствие фактической среды назначению ТЭН: код O указан для движущегося воздуха. Расчётная удельная мощность находится в нормативном диапазоне, но допустимый предел зависит от скорости и температуры потока.
Если условия работы отличаются, требуется повторная проверка расчёта. Установка в другой среде, например в воде или масле, требует отдельного подбора.
Длина до гибки и крепление в узле
Развёрнутая длина - это длина трубки до изгиба. После гибки для установки важны габариты элемента: расстояние между концами, высота и взаимное расположение параллельных участков.
По заказу выполняем прямую форму, U, M, W, спираль, скрепку или гибку по эскизу. Крепление можно предусмотреть штуцером с гайкой или на фланце; для подбора нужен посадочный размер.
- Укажите форму и габариты после гибки.
- Для фланцевого крепления сообщите диаметр фланца и размеры посадочного места.
Подбор для узла с движущимся воздухом
Маркировка задаёт применение в движущемся воздухе. Такой трубчатый электронагреватель подбирают для узла, где поток воздуха обдувает оболочку; возможность установки в конкретное оборудование проверяют по его чертежу или размерам.
Для промышленной или опытной установки без серийного элемента можно запросить тэн по размерам, указав параметры и форму. Совместимость с брендом сама по себе не заменяет проверку посадочного места.
Какие данные нужны для расчёта
Для подбора или изготовления тэн на заказ приложите маркировку старого элемента, если она сохранилась. Если маркировки нет, пригодятся фото и размеры самого ТЭН и места установки.
По этим данным можно оценить форму после гибки, крепление и соответствие среды. Запрос тэн по маркировке также подходит, если код читается полностью.
- Развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда.
- Тип крепления, резьба или фланец, межосевое расстояние.
- Модель оборудования или фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли ТЭН к моему оборудованию?
Это проверяют по посадочному размеру, форме после гибки и параметрам питания. Пришлите фото узла или чертёж, чтобы сопоставить их с параметрами ТЭН.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, изготовление возможно по образцу или эскизу. Нужны размеры трубки и места установки, форма, мощность, напряжение и сведения о среде.
Можно ли установить этот ТЭН в воду или масло?
В маркировке указан код O: движущийся воздух. Для воды или масла требуется отдельный расчёт и проверка исполнения.
Как проверить старый ТЭН?
Проверьте состояние оболочки, выводов и крепления, а мультиметром - наличие обрыва или замыкания. Сопротивление оценивают с учётом параметров конкретного элемента.
Что прислать для расчёта?
Маркировку или фото старого ТЭН, развёрнутую длину либо габариты после гибки, диаметр трубки, мощность, напряжение, среду и данные о креплении.
Чем развёрнутая длина отличается от длины после гибки?
Развёрнутая длина - длина трубки до изгиба. После гибки указывают габариты, необходимые для посадки элемента в узел.
