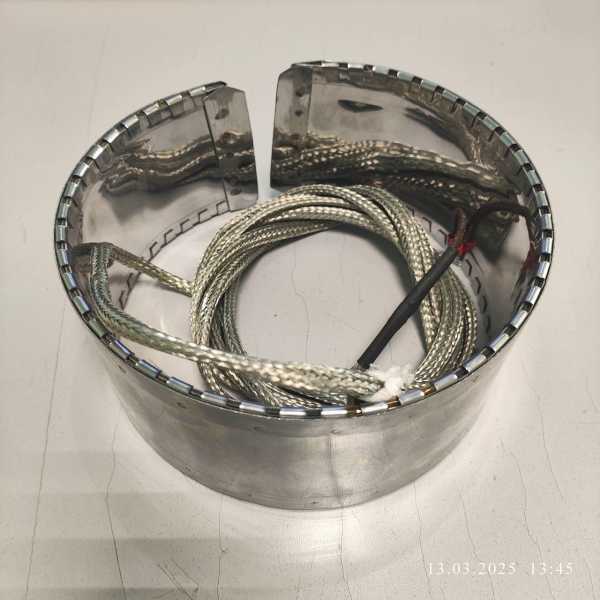

Характеристики
| Внутренний диаметр | 60 мм |
|---|---|
| Высота (ширина) | 60-80 мм |
| Напряжение | 220 В |
| Тип | Хомутовый сопловый нагреватель |
Где применяется и в каком оборудовании
Нагреватель для сопла используется в термопластавтоматах для поддержания температуры расплава в литниковой системе. Устанавливается на сопло, форсунку горячего канала или манифольд.
- Сопла ТПА
- Форсунки горячего канала
- Манифольды горячеканальных систем
Конструктивные особенности
У хомутовых нагревателей по заказу доступны разные исполнения изоляции - миканитовое или керамическое, в зависимости от требуемой рабочей температуры.
По заказу делаем цельный или разъёмный из двух полуколец (полукольцо на форсунку). Возможно исполнение с карманом для термопары - сквозным или глухим пазом под термопару типа K диаметром 3-6 мм. Это обеспечивает точность позиционирования датчика и защиту от повреждений.
Тип выводов и длина провода выполняются по вашему чертежу или образцу.
Подбор нагревателя
Для правильного подбора хомутового нагревателя необходимо знать внутренний диаметр (посадочный размер на сопло) и высоту (ширину) нагревателя. В данном случае диаметр 60 мм, высота 60-80 мм.
Мощность и напряжение выбираются исходя из требуемой температуры и условий эксплуатации. Напряжение 220 В - стандарт для промышленных сетей.
Учитывайте рабочую температуру и материал изоляции: миканитовое исполнение подходит для стандартных температур, керамическое - для повышенных. Уточняйте требуемый диапазон при заказе.
Исполнения и материалы
У производителей хомутовых нагревателей встречаются четыре базовых конструктивных исполнения: слюдяное (миканитовое), керамическое, полухомут из двух полуколец и исполнение с пазом под термопару. По ТУ возможна сертификация по ГОСТ 13268-88, а также по DIN, IEC, ASTM.
По заказу делаем нагреватели с любым из указанных исполнений. Для горячеканальных систем (hot runner) чаще выбирают керамику из-за повышенных температур. Для стандартных сопел ТПА подходит миканитовый хомут на сопло.
В международных каталогах сопловых нагревателей встречаются типовые диаметры 30, 35, 40, 45, 50 и 60 мм. Наш нагреватель на 60 мм вписывается в этот ряд.
Особенности монтажа и эксплуатации
При монтаже хомутового нагревателя важно обеспечить плотное прилегание к поверхности сопла. Затягивайте хомут равномерно, чтобы избежать перекосов и плохой теплопередачи. Для правильного позиционирования термопары используйте карман для термопары - это исключает смещение датчика.
Перед заменой старого нагревателя проверьте его маркировку: обычно нанесены диаметр, ширина, мощность и напряжение. Если маркировка стерта, измерьте внутренний диаметр и высоту штангенциркулем, а мощность определите по сопротивлению (P=U²/R).
Если необходима совместимость с определённым типом термопары или разъёма, уточните это при заказе - можем изготовить нагреватель с нужным исполнением выводов.
Что прислать для расчёта
Для изготовления нагревателя по вашим размерам необходимо предоставить следующие данные:
Внутренний диаметр и ширину (высоту) нагревателя. Мощность и напряжение. Указать, нужен цельный или разъёмный, требуется ли вырез или отверстие под термопару. Тип выводов и длина провода. Рабочую температуру. Модель оборудования или фото старого нагревателя с маркировкой.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный, вырез/отверстие под термопару
- Тип выводов и длина провода
- Рабочая температура
- Модель оборудования или фото старого нагревателя с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?
Нагреватель подходит, если внутренний диаметр вашего сопла 60 мм, а высота посадочного места 60-80 мм. Напряжение 220 В. Для точной совместимости сверьтесь с чертежом или маркировкой старого нагревателя.
Как правильно затянуть хомут на цилиндре?
Затягивайте хомут равномерно, без перекосов. Используйте динамометрический ключ с моментом, указанным в инструкции производителя. Чрезмерная затяжка может деформировать нагреватель.
Можно ли изготовить разъёмный нагреватель или с отверстием под термопару?
Да, по заказу делаем разъёмный из двух полуколец и с пазом под термопару (сквозным или глухим). Укажите это при заказе.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром: исправный нагреватель показывает расчётное сопротивление (R=U²/P). Проверьте изоляцию между корпусом и выводом - она должна быть высокой. Осмотрите на наличие трещин или оплавлений.
Что нужно прислать для расчёта нагревателя?
Пришлите внутренний диаметр, ширину, требуемую мощность и напряжение, тип исполнения (цельный/разъёмный, наличие паза под термопару), тип выводов и длину провода, рабочую температуру. Желательно фото старого нагревателя с маркировкой.
Какие особенности у кольцевого нагревателя сопла ТПА малого диаметра?
Нагреватель диаметром 60 мм устанавливается на сопло с плотной посадкой для эффективной теплопередачи. По заказу возможно керамическое исполнение для повышенных рабочих температур.
