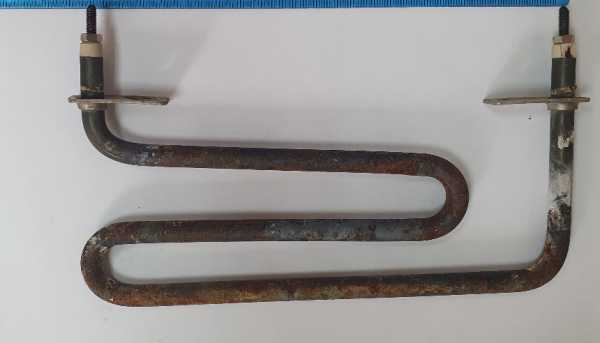

Характеристики
| Исполнение | сухой |
|---|---|
| Назначение по названию | для расстоечного шкафа |
| Мощность | 0,35 кВт |
| Напряжение | 110 В |
Где стоит такой нагреватель
Духовой шкаф (встраиваемый электрический)
Узел: открытые трубчатые ТЭН на задней/боковых стенках камеры сверху (часто совмещён с функцией гриля, более мощный) и снизу, в моделях с конвекцией добавляется кольцевой ТЭН… Какой ТЭН ставят: открытый трубчатый, верхний и нижний разной мощности (например 0,65 и 0,85 кВт на одну модель), общая подключаемая мощность духовки у бытовых моделей от 1,4 до 3,5 кВт. Почему отказывает: открытая спираль не ремонтопригодна и просто перегорает от износа; локальный перегрев при попадании капель жира или воды на раскалённую спираль; интенсивная долгая работа в режиме гриль.
Антиконденсатный обогреватель шкафа КРУ, НКУ и релейного шкафа
Узел: нагреватель на DIN-рейке или настенного крепления внутри корпуса шкафа, рядом с термостатом/гигростатом. Какой ТЭН ставят: плоский или трубчатый резистивный нагреватель в компактном корпусе, естественная конвекция или с вентилятором, напряжение 230 В, мощность 10-150 Вт (без вентилятора) и… Почему отказывает: коррозия контактов от длительной конденсации при отключённом обогреве, перегорание при отсутствии термостата-ограничителя. Модели: Rittal обогреватель распределительного шкафа.
Сухой ТЭН в расстоечном шкафу: какой узел проверить
В названии этого нагревателя указаны исполнение «сухой», мощность 350 Вт, напряжение 110 В и назначение для расстоечного шкафа. Эти данные не задают его форму, размеры или место установки внутри шкафа. В расстоечных шкафах обычно есть отдельные нагреватели воздуха камеры и воды в ванночке увлажнения. Поэтому сначала определите, какой узел обслуживал снятый ТЭН: обозначение «сухой» не означает, что нагреватель можно погружать в воду.
ТЭН камеры работает в воздухе, а нагреватель ванночки контактирует с водой. При недостаточном уровне воды нагреватель ванночки может оголиться и перегореть; отложения при жёсткой воде также влияют на его работу. Это особенности узлов расстоечных шкафов, а не установленная причина отказа именно сухого ТЭН 350 Вт, 110 В. Место установки и условия работы нужно определить по конструкции конкретного шкафа.
Такие ТЭН ставят в расстоечные шкафы моделей Abat ШРТ-6, Abat ШРТ-12, Finist РШ, ШТП и «Элинокс». Для замены по паспорту оборудования сопоставьте данные паспорта с маркировкой и конструкцией установленного нагревателя.
Как заменить ТЭН 350 Вт, 110 В в шкафу
Перед заменой определите, относится ли сухой ТЭН 350 Вт, 110 В к нагреву воздуха или к другому узлу расстоечного шкафа. Порядок доступа к нагревателю и подключения сверяйте с документацией именно вашего оборудования.
- Отключите шкаф от электропитания и дождитесь, пока участок, где установлен ТЭН 350 Вт, 110 В, остынет. Убедитесь, что работы не ведутся на подключённом оборудовании.
- Извлеките нагреватель из узла по процедуре, предусмотренной для шкафа. Сохраните снятый ТЭН и крепёж, чтобы сопоставить монтажное исполнение с заменой.
- Сверьте маркировку снятого элемента с параметрами этой карточки: 350 Вт и 110 В. Если значения отличаются, сообщите фактические данные, не подменяя их параметрами нового ТЭН.
- Сопоставьте старый нагреватель с требуемым исполнением по форме, длине, диаметру трубки и типу крепления. Для шкафа с отдельной ванночкой увлажнения уточните также, работал ли снятый элемент в воздухе или в воде.
- Выбирайте замену с учётом электрических параметров, геометрии и среды. Совпадение только по мощности 350 Вт или напряжению 110 В не подтверждает, что нагреватель встанет в узел.
- После установки подключите ТЭН в соответствии с документацией шкафа и проверьте работу оборудования в штатном режиме. Не включайте нагреватель, если его назначение или положение в узле остаётся неясным.
Где применяют подобные трубчатые ТЭН
Сухой ТЭН 350 Вт, 110 В по названию предназначен для расстоечного шкафа, но подобные трубчатые ТЭН применяют и в другом пищевом оборудовании. В ротационных пекарских шкафах они нагревают воздух с принудительной конвекцией; в хлебопекарных ярусных печах служат для выпечки в нескольких камерах. В жарочных шкафах электрических нагреватели поддерживают нагретый воздух для приготовления продуктов, а в подовых печах тепловая обработка идёт в камере и при контакте теста с жаропрочным подом.
Такой тип нагревателя встречается в термоупаковочных туннелях, где горячий воздух усаживает плёнку на упаковке, и в вертикальных грилях для шаурмы, где открытые ТЭН передают продукту инфракрасное излучение. Это области применения подобных нагревателей, а не подтверждение того, что сухой ТЭН 350 Вт, 110 В подходит к каждому названному аппарату. Для пищевого оборудования важно сверить среду, конструкцию и монтажные параметры конкретного узла. ТЭН для пищевого оборудования выбирают с учётом этих условий; трубчатый электронагреватель на заказ можно выполнить в согласованном исполнении.
Что сообщить для подбора сухого ТЭН
Для подбора ТЭН на заказ укажите, что требуется сухой нагреватель для расстоечного шкафа, и назовите параметры этой карточки: 350 Вт, 110 В. Добавьте модель шкафа, фото установленного узла и маркировки старого ТЭН, а также его форму, длину, диаметр трубки и вид крепления. Отдельно уточните, нагревает ли элемент воздух или воду в ванночке увлажнения: для сухого исполнения это принципиально при выборе материала и конструкции.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Мощность 0,5 кВт на 110 В | ток 4,5 А; при той же длине нагрузка на оболочку изменится в 1,43 раза, длину проверяем под среду |
| 0,35 кВт на 220 В вместо 110 В | ток 1,6 А, сопротивление спирали 138,3 Ом; спираль пересчитываем, размеры остаются |
| 0,35 кВт на 24 В вместо 110 В | ток 14,6 А, сопротивление спирали 1,6 Ом; спираль пересчитываем, размеры остаются |
| Мощность 0,2 кВт на 110 В | ток 1,8 А; при той же длине нагрузка на оболочку изменится в 0,57 раза, длину проверяем под среду |
Вопросы
Можно ли сделать сухой ТЭН 350 Вт, 110 В с другой резьбой или креплением?
Да. Для этого исполнения доступны штуцер с гайкой с метрической или трубной резьбой, а также фланец. При заказе укажите нужный способ фиксации для узла расстоечного шкафа.
Можно ли изменить выводы или длину контактного стержня?
Да, для исполнения 350 Вт, 110 В можно выбрать контактные стержни с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Укажите подходящий вариант подключения и требуемую длину контактной зоны.
Можно ли оставить размеры, но изменить мощность или напряжение?
Можно запросить другое напряжение или мощность для сухого ТЭН, но спираль потребуется пересчитать. Например, для 0,35 кВт на 220 В расчётные значения составляют 1,6 А и 138,3 Ом; размеры остаются.
Можно ли изготовить ТЭН 350 Вт, 110 В, если маркировки старого нет?
Да, передайте модель расстоечного шкафа, фото нагревателя и узла, а также параметры 350 Вт и 110 В из этой карточки. Для сверки исполнения потребуются данные о форме, длине, диаметре трубки и креплении.
Можно ли использовать сухой ТЭН 350 Вт, 110 В в воде?
Название этой карточки указывает сухое исполнение, поэтому оно не подтверждает пригодность для погружения. Для нагрева воды в ванночке расстоечного шкафа нужно отдельно согласовать конструкцию и условия работы.
Подойдёт ли сухой ТЭН 350 Вт, 110 В к Abat ШРТ-6 или Finist РШ?
Abat ШРТ-6 и Finist РШ приведены как примеры расстоечных шкафов, но совместимость с ними не подтверждена. Сопоставьте мощность 350 Вт, напряжение 110 В и монтажное исполнение с установленным нагревателем конкретного шкафа.
Расчёт по мощности и напряжению
| Расчётный ток | 3,2 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 34,6 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
