Характеристики
| Форма | U-образная |
|---|---|
| Среда | Вода |
| Материал оболочки | Нержавеющая сталь |
| Обозначение в каталоге | Эван |
| Мощность | 7 кВт |
| Напряжение | 380 В |

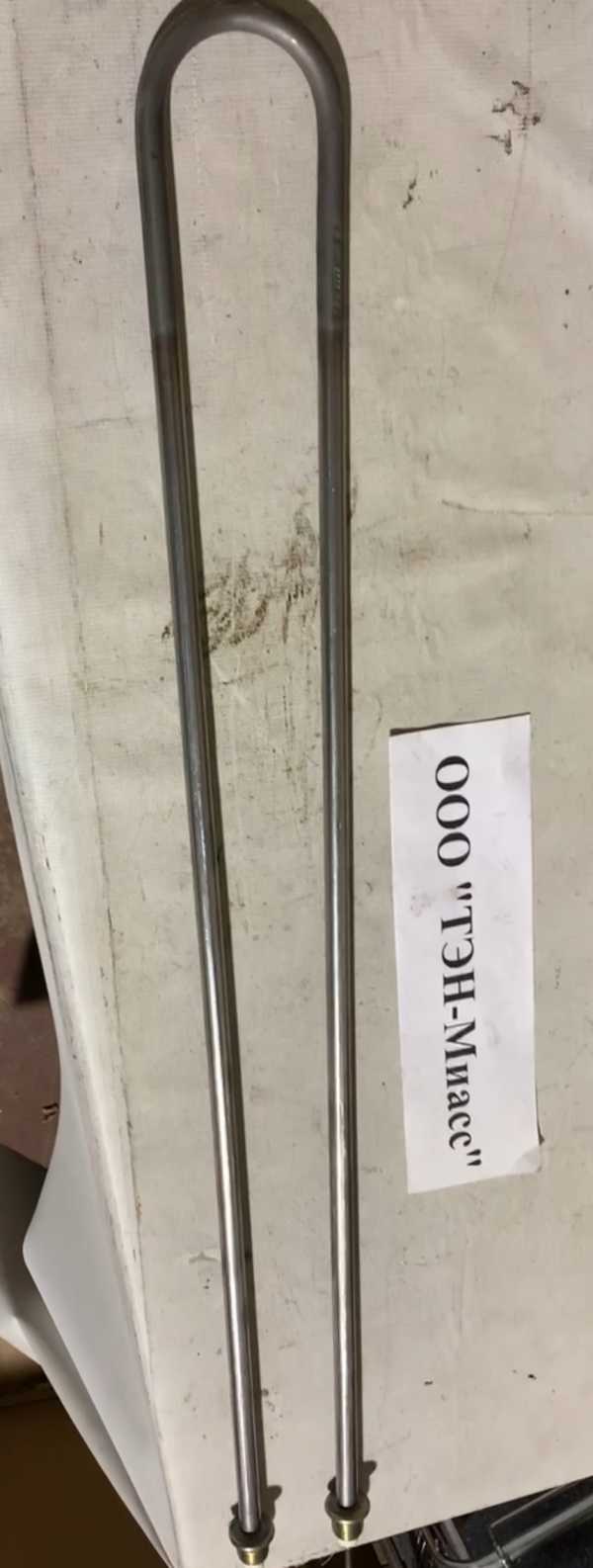

7 кВт и 380 В: параметры U-образного ТЭНа
В названии этого ТЭНа заданы форма U, нагрев воды, нержавеющая оболочка, мощность 7 кВт и напряжение 380 В. Расчётный ток для такого электрического режима составляет 18,4 А, расчётное сопротивление в рабочем режиме - 20,6 Ом. Эти значения относятся именно к исполнению 7 кВт на 380 В; для другого напряжения или мощности электрические параметры будут другими.
U-образная форма задаёт геометрию нагревателя, но не сообщает его развёрнутую длину, диаметр трубки, радиус гиба и межосевое расстояние. Эти размеры важны при установке и при выборе мощности: на той же длине увеличение мощности повышает нагрузку на оболочку. Для водяного ТЭНа также учитывают состояние воды и режим работы. Накипь на ТЭНе и включение без контакта с водой могут привести к перегреву, поэтому условия эксплуатации нужно учитывать при согласовании исполнения.
- Электрические параметры исходного исполнения: 7 кВт, 380 В, ток 18,4 А и сопротивление 20,6 Ом.
- Форма нагревателя - U-образная; размеры после гибки и установочное расстояние в названии не приведены.
- Оболочка указана как нержавеющая сталь, без обозначения конкретной марки.
Расчёт по мощности и напряжению
| Расчётный ток | 18,4 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 20,6 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Как изменить исполнение этого ТЭНа под установку
У исходного U-образного ТЭНа известны мощность 7 кВт, напряжение 380 В и материал оболочки - нержавеющая сталь; способ крепления и тип выводов в названии не указаны. По заказу можно согласовать такие изменения:
- Сейчас крепление не обозначено → можем выполнить штуцер с гайкой или фланец; вариант и размер подбираются по посадочному месту.
- Сейчас тип выводов не указан → можем вывести контакты на резьбовые стержни с гайками или выполнить выводы проводом в термостойкой изоляции. Нужный вариант укажите для схемы подключения этого нагревателя.
- Сейчас оболочка указана как нержавеющая сталь → для водяного исполнения по заказу доступны медь, нержавеющие AISI 304 или 12Х18Н10Т; для жёсткой либо солёной воды можно запросить AISI 316 или титан.
- Сейчас заданы 7 кВт и 380 В → можем согласовать другую мощность и напряжение; если размеры остаются прежними, нагрузку на оболочку пересчитываем с учётом среды.
- Сейчас форма U → можем выполнить другую форму или изменить длину и геометрию под установочное место, если параметры заданы в заказе.
- Для этого ТЭНа можно также запросить встроенный термовыключатель или термостат.
Расчётные варианты для 7 кВт на 380 В
Если требуется сохранить мощность 7 кВт, но подключить ТЭН к 220 В, расчётный ток составит 31,8 А, а сопротивление спирали - 6,9 Ом. Спираль пересчитываем, размеры остаются прежними. Поэтому при таком запросе важно отдельно согласовать электрическое исполнение: исходные 18,4 А и 20,6 Ом относятся к варианту 7 кВт на 380 В и не подходят как расчётные данные для 220 В.
Вариант 3,5 кВт на 380 В имеет расчётный ток 9,2 А. При сохранении длины нагрузка на оболочку изменится в 0,5 раза; длину проверяем под среду. Для заказчика это означает, что уменьшение мощности не следует оценивать отдельно от геометрии U-образной части и условий нагрева воды. Сохранить размеры можно как условие исполнения, но их соответствие задаче нужно оценить вместе с требуемой мощностью.
Для варианта 10,5 кВт на 380 В расчётный ток составит 27,6 А. При той же длине нагрузка на оболочку изменится в 1,5 раза, длину также проверяем под среду. Сравнение этих вариантов помогает выбрать направление изменения: оставить геометрию и пересчитать электрические параметры либо определить требуемую длину с учётом мощности и режима нагрева.
Указанные расчёты относятся к этому водяному ТЭНу и приведены для конкретных сочетаний мощности и напряжения. Если заказчику нужна другая оболочка, для воды по заказу возможны медь, AISI 304 или 12Х18Н10Т; для жёсткой либо солёной воды можно рассмотреть AISI 316 или титан. Материал не заменяет проверку мощности и длины: эти параметры согласуются отдельно для выбранного режима.
Оболочка из нержавеющей стали и выбор материала для воды
В каталоге у этого ТЭНа указана нержавеющая сталь, но конкретная марка не названа. Если требуется изменить материал оболочки, для водяного исполнения по заказу доступны медь, нержавеющие AISI 304 или 12Х18Н10Т. Для жёсткой либо солёной воды можно запросить AISI 316 или титан. Выбор следует привязать к фактическим свойствам воды, а не только к форме U или мощности 7 кВт.
Риск накипи зависит от условий работы нагревателя и воды; одно обозначение «нержавеющая сталь» не описывает состав сплава и не задаёт режим эксплуатации. Поэтому при подборе замены важно сообщить, в какой воде работает ТЭН, а также сохраняются ли исходные мощность 7 кВт и напряжение 380 В. Если меняется мощность при неизменной длине, нагрузка на оболочку пересчитывается.
Запросы «ТЭН для водонагревателя» и «ТЭН для аквадистиллятора» сами по себе не подтверждают, что именно это U-образное исполнение подойдёт к установке. Трубчатый электронагреватель подбирают по электрическим параметрам, материалу и геометрии; в названии данного товара указаны только форма U, вода, нержавеющая сталь, 7 кВт и 380 В.
Что сверить для U-образного исполнения
Для заказа ТЭНа U-образной формы на 7 кВт, 380 В укажите развёрнутую длину, диаметр трубки, размеры после гибки и межосевое расстояние, а также среду, способ крепления и требуемый тип выводов. Если размеры отличаются от исходных, отметьте это отдельно; приложите маркировку или фотографию нагревателя, чтобы сопоставить геометрию и подключение. Для выбора оболочки сообщите, обычная ли вода используется или жёсткая либо солёная.
Вопросы
Можно ли сделать этот ТЭН с другой резьбой штуцера или другим креплением?
Да. У U-образного ТЭНа 7 кВт, 380 В крепление в названии не задано; по заказу можем выполнить штуцер с гайкой или фланец. Размер и тип согласуем по установочному месту.
Можно ли изменить тип выводов или длину контактного стержня?
Для исполнения 7 кВт на 380 В можно выбрать выводы проводом в термостойкой изоляции либо контактные стержни с резьбой и гайками. Если нужна определённая длина стержня, укажите её при согласовании подключения.
Можно ли изменить мощность или напряжение, сохранив размеры?
Да, электрическую часть пересчитываем. Например, для 7 кВт на 220 В расчётный ток составляет 31,8 А, сопротивление спирали - 6,9 Ом; размеры остаются прежними.
Можно ли заказать такой же U-образный ТЭН без маркировки?
Да, для исполнения 7 кВт, 380 В можно передать размеры U-образной части, диаметр трубки, тип крепления и выводов. Этих данных достаточно, чтобы обсудить геометрию и подключение; по одному названию товара размеры определить нельзя.
Можно ли использовать водяной ТЭН 7 кВт, 380 В в другой среде?
В названии этого исполнения указана вода. Для другой среды нужно согласовать материал оболочки, длину и мощность; при неизменной длине изменение мощности меняет нагрузку на оболочку.
Подойдёт ли U-образный ТЭН 7 кВт, 380 В к моему оборудованию?
Совместимость зависит не только от мощности 7 кВт и напряжения 380 В, но и от формы, длины, диаметра трубки и крепления. Сопоставьте эти параметры с посадочным местом оборудования и сообщите отличия от исполнения, указанного в каталоге.
