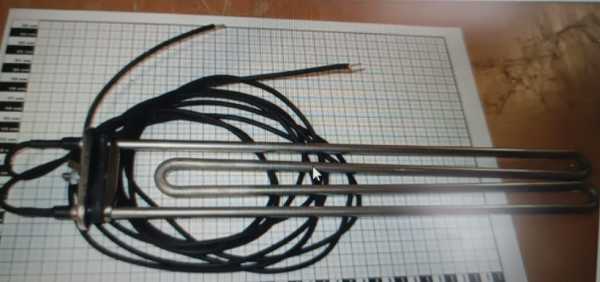

Тэн 155 В8,5/4,0j400

Характеристики

Маркировка по частям

Как связаны параметры маркировки 155 В8,5/4,0j400

У этого ТЭН развёрнутая длина 1550 мм, диаметр оболочки 8,5 мм, мощность 4 кВт и напряжение 400 В; код J задаёт применение в воде и слабых растворах кислот с pH 5–7. При расчёте активной части из общей длины вычитают две холодные зоны: для этой маркировки активная длина равна 1420 мм. Расчётный ток составляет 10 А, сопротивление в рабочем режиме - 40 Ом. Удельная поверхностная мощность по активной длине - 10,55 Вт/см², при пределе для этой среды 15 Вт/см² по ГОСТ 13268-88. Запас до предела равен 30 %. Поэтому при замене водяной ТЭН важно сравнить не только мощность, но и длину активной части относительно общей длины. Для среды с кодом J ГОСТ рекомендует оболочку из нержавеющей стали. Эти расчётные данные описывают именно исполнение 155 В8,5/4,0j400 и помогают оценить, насколько изменятся условия нагрева при корректировке его параметров.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Что можно изменить в исполнении длиной 1550 мм

Исходное исполнение задаёт длину 1550 мм, диаметр оболочки 8,5 мм, 4 кВт, 400 В и контактный стержень 65 мм. Если эти параметры не совпадают с узлом установки, по заказу можно согласовать конкретные изменения, сохранив привязку к геометрии этого ТЭН.

• Крепление в маркировке не задано. Для ТЭН длиной 1550 мм можно выбрать штуцер с гайкой или фланец; для штуцера доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2.
• Контактный стержень исходного ТЭН - 65 мм, код B. Для той же развёрнутой длины можно задать стержень 40, 100, 125, 160, 250, 400 или 630 мм; изменение длины стержня влияет на активную часть. Выводы выполняют с резьбой М4, М5 или М6 с гайками и шайбами либо проводом в термостойкой изоляции.
• Материал оболочки у маркировки 155 В8,5/4,0j400 не обозначен. Для трубки диаметром 8,5 мм можно заказать чёрную сталь, нержавеющую сталь, медь, титан или жаропрочную сталь; также доступны покрытия цинком и фторопластом.
• Для этого ТЭН указаны 4 кВт и 400 В. По заказу можно выбрать другую мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если длина 1550 мм и диаметр 8,5 мм сохраняются, удельную нагрузку пересчитывают с учётом среды.
• В маркировке задана развёрнутая длина 1550 мм. Вместо исходной формы по заказу можно выполнить ТЭН в форме U, W, M, Г, скрепки, кольца, спирали или оребрённого исполнения, в том числе по эскизу.
• Для исполнения 4 кВт, 400 В можно дополнительно согласовать встроенный термовыключатель или термостат.

Что меняется при других расчётных вариантах

Если при общей длине 1550 мм увеличить контактный стержень с исходных 65 до 100 мм, активная часть составит 1350 мм, а удельная нагрузка - 11,1 Вт/см². При стержне 40 мм активная часть будет 1470 мм, нагрузка - 10,19 Вт/см². Оба варианта отличаются от базового расчёта для ТЭН 4 кВт, 400 В, поскольку изменение длины стержня меняет долю активного участка.

При мощности 5 кВт на той же длине удельная нагрузка составит 13,19 Вт/см², при 3 кВт - 7,91 Вт/см². По расчёту оба значения находятся ниже предела 15 Вт/см² для указанной среды по ГОСТ 13268-88. Эти цифры позволяют сравнить варианты мощности с исходными 4 кВт, но выбор следует увязывать с требуемым режимом нагрева.

Если сохранить мощность 4 кВт, но изменить напряжение с 400 на 220 В, расчётный ток будет 18,2 А, а сопротивление спирали - 12,1 Ом. Для такого исполнения спираль пересчитывают, при этом размеры остаются прежними. Запрос на ТЭН 380В также нужно оформлять как отдельное напряжение: в маркировке рассматриваемого изделия указано 400 В.

Где применяют подобные ТЭН

В накопительных водонагревателях для автомоек и моек самообслуживания подобные трубчатые ТЭН нагревают воду для ручной мойки и постов с АВД. В бойлерах прямого нагрева они работают с водой для бытового ГВС, а в кипятильниках пассажирских вагонов обеспечивают приготовление кипятка. У рассматриваемого ТЭН заданы мощность 4 кВт, напряжение 400 В и код среды J; для подбора замены дополнительно сверяют длину 1550 мм, диаметр 8,5 мм и крепление.

Трубчатые электронагреватели применяют также в льдогенераторах кубикового льда для съёма льда с форм или пластин, в холодильниках и морозильниках No Frost для оттайки инея на испарителе, а также в промышленных инкубаторах для нагрева воздуха с принудительной циркуляцией. Это примеры процессов, где встречаются подобные ТЭН, а не перечень подходящего оборудования для маркировки 155 В8,5/4,0j400. У этого изделия код J относится к воде и слабым растворам кислот pH 5–7; условия работы в другом оборудовании нужно оценивать отдельно.

Материал оболочки для исполнения с кодом J

В маркировке 155 В8,5/4,0j400 материал трубки не указан, хотя код J задаёт воду и слабые растворы кислот pH 5–7. Для такого исполнения важно согласовать оболочку с фактической средой; при этом рекомендуемый ГОСТ 13268-88 материал для указанного кода - нержавеющая сталь.

• Для ТЭН с оболочкой 8,5 мм можно выбрать нержавеющую сталь, включая AISI 304, AISI 316 или 12Х18Н10Т.
• Также доступны чёрная сталь, медь, титан и жаропрочная сталь; выбор нужно сверить с кодом среды J и составом жидкости.
• Для этого исполнения предусмотрены покрытия цинком или фторопластом; необходимость покрытия согласуют вместе с материалом оболочки.
• Удельная нагрузка исходного ТЭН равна 10,55 Вт/см². При изменении материала или режима работы не следует считать, что расчёт автоматически остаётся прежним.
• Расчётный предел для среды по ГОСТ 13268-88 составляет 15 Вт/см²; запас исходного исполнения до него - 30 %.

Какие данные нужны для замены

Для заказа замены по маркировке 155 В8,5/4,0j400 укажите развёрнутую длину 1550 мм, диаметр трубки 8,5 мм, мощность 4 кВт, напряжение 400 В и среду. Сверьте длину стержня 65 мм, форму и тип крепления; если резьба или фланец отличаются, укажите их размеры. Фото старого ТЭН или модель водонагревателя помогут сопоставить исполнение с узлом установки, особенно если маркировка читается не полностью.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
