Характеристики
| Маркировка | 60А 13/1,5 J 220 |
|---|---|
| Развёрнутая длина | 600 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 1,5 кВт |
| Напряжение | 220 В |
| Код среды | J: вода, слабые растворы кислот (pH 5–7) |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 520 мм |
|---|---|
| Расчётный ток | 6,8 А |
| Расчётное сопротивление в рабочем режиме | 32,3 Ом |
| Удельная поверхностная мощность (по активной длине) | 7,06 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | 53 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Как связаны параметры ТЭН 60А 13/1,5 J 220

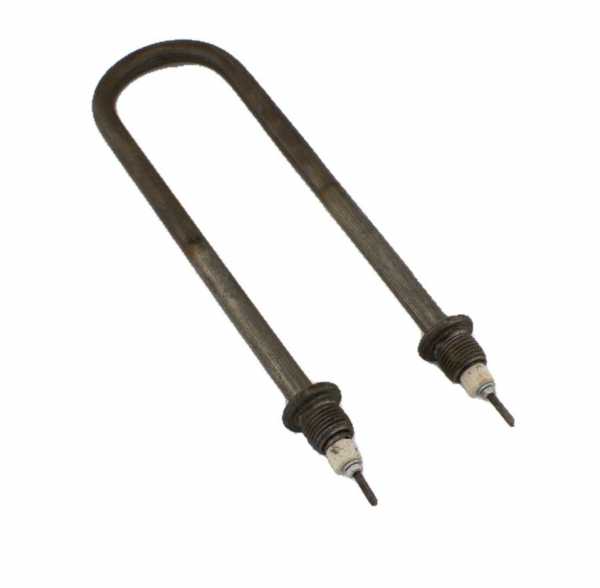

Это U-образный трубчатый электронагреватель с оболочкой из нержавеющей стали. Обозначение 60А 13/1,5 J 220 объединяет геометрию, электрические характеристики и код среды; расчёт позволяет проверить удельную нагрузку именно для сочетания этих параметров.
- Часть 60А указывает на развёрнутую длину 600 мм и контактный стержень длиной 40 мм в заделке, код A. При размещении ТЭН важно учитывать оба размера, а не только габарит U-образной части.
- В обозначении 13/1,5 зафиксированы диаметр оболочки 13 мм и мощность 1,5 кВт. Напряжение этого исполнения - 220 В; форма по названию каталога - U-образная.
- Буква J в маркировке связывает данный ТЭН с водой и слабым раствором кислот при pH 5–7. Для этого сочетания среды и исполнения в расчёте по ГОСТ 13268-88 используется предел удельной поверхностной мощности 15 Вт/см².
- Из развёрнутой длины 600 мм вычитаются две холодные зоны, поэтому активная длина в расчёте составляет 520 мм. При мощности 1,5 кВт удельная поверхностная мощность равна 7,06 Вт/см², запас до предела ГОСТ - 53%.
- Электрический расчёт для сочетания 1,5 кВт и 220 В даёт ток 6,8 А и сопротивление в рабочем режиме 32,3 Ом. Эти расчётные значения относятся к указанной мощности и напряжению, а не к любому ТЭН с оболочкой 13 мм.
Как перенастроить исполнение 60А под узел
Базовое исполнение - U-образный ТЭН для воды: развёрнутая длина 600 мм, диаметр оболочки 13 мм, мощность 1,5 кВт, напряжение 220 В и стержень в заделке длиной 40 мм. По заказу можно изменить отдельные параметры, сохранив в задании остальные.
- В каталоге указана оболочка из нержавеющей стали, без уточнения марки → для воды по заказу выполняем медную оболочку, AISI 304 или 12Х18Н10Т. Для жёсткой либо солёной воды можно выбрать AISI 316 или титан; материал согласуют с составом среды, а не только с мощностью ТЭН.
- У исходного ТЭН контактный стержень в заделке 40 мм, код A → можем сделать 65, 100, 125, 160, 250, 400 или 630 мм. Также доступны резьбовые концы М4, М5 или М6 с гайками и шайбами либо выводы проводом в термостойкой изоляции.
- Исходные электрические параметры - 1,5 кВт и 220 В → по заказу задают другие мощность и напряжение. При сохранении оболочки 13 мм и длины 600 мм удельную нагрузку пересчитываем для среды J, чтобы оценить новый вариант относительно предела 15 Вт/см².
- Для каталожного изделия заданы форма U и развёрнутая длина 600 мм → по заказу можем выполнить прямую, U-, M-, W- или Г-образную форму, скрепку, кольцо, спираль либо оребрённый вариант. Геометрию и длину задают под конкретное посадочное место.
- В названии указаны штуцера, но нет размера и типа резьбы → крепление можно изменить на штуцер с гайкой или фланец. Дополнительно для этого исполнения по заказу делаем встроенный термовыключатель или термостат.
Расчётные варианты стержня, мощности и напряжения
Для исходного ТЭН 60А активная длина равна 520 мм: развёрнутая длина составляет 600 мм, стержень в заделке - 40 мм. Исполнение с кодом B предусматривает стержень 65 мм. При таком изменении, если сохранить общую развёрнутую длину 600 мм, активный участок будет 470 мм. Удельная нагрузка возрастёт с 7,06 до 7,81 Вт/см², поскольку та же мощность приходится на меньшую активную длину. Расчётное значение 7,81 Вт/см² остаётся ниже предела 15 Вт/см² для среды J по ГОСТ 13268-88.
Этот расчёт показывает практическую связь размера контактного стержня с активной зоной: разница между длинами стержня 40 и 65 мм составляет 25 мм, а активная длина в приведённых расчётах меняется с 520 до 470 мм. Поэтому выбор кода B вместо A - не только изменение участка вывода. Он влияет на рабочую длину и удельную нагрузку оболочки при сохранении развёрнутой длины и мощности исходного исполнения.
Мощность можно оценить отдельно, сохраняя длину 600 мм. Для варианта 1,1 кВт расчётная удельная нагрузка составляет 5,18 Вт/см²; для 1,9 кВт - 8,95 Вт/см². Оба значения ниже предела 15 Вт/см², заданного для среды J. На исходном ТЭН 1,5 кВт нагрузка равна 7,06 Вт/см², поэтому вариант 1,1 кВт снижает её, а 1,9 кВт повышает. Сравнение относится к расчётным вариантам той же длины и не меняет обозначение материала или среды автоматически.
При переходе с 220 на 380 В и сохранении мощности 1,5 кВт размеры остаются прежними, но электрическую часть пересчитывают: ток составляет 3,9 А, сопротивление спирали - 96,3 Ом. Значения тока и сопротивления относятся именно к варианту 1,5 кВт на 380 В; для исходных 1,5 кВт на 220 В расчётные параметры другие. Таким образом, можно сохранить оболочку диаметром 13 мм и развёрнутую длину 600 мм, но требуется исполнение спирали под выбранное напряжение.
Что учитывать для водяного ТЭН с оболочкой 13 мм
Исходный водяной ТЭН имеет оболочку из нержавеющей стали диаметром 13 мм, мощность 1,5 кВт и код среды J. Его расчётная нагрузка 7,06 Вт/см² сопоставляется с пределом 15 Вт/см² для указанной среды. При выборе исполнения учитывают одновременно эти параметры, состав воды и требуемый материал оболочки.
- Накипь на оболочке диаметром 13 мм меняет условия передачи тепла воде. При заказе ТЭН мощностью 1,5 кВт важно сообщить, какая вода используется, особенно если её состав отличается от среды, указанной кодом J.
- Код J в маркировке этого изделия относится к воде и слабым растворам кислот при pH 5–7. Если фактическая среда отличается, нельзя без проверки применять к ней расчёт 7,06 Вт/см² и материал оболочки исходного исполнения.
- Для воды по заказу доступны медь, нержавеющая сталь AISI 304 и 12Х18Н10Т. Для жёсткой или солёной воды предусмотрен выбор AISI 316 либо титана; это варианты материала для отдельного исполнения, а не уточнение марки стали исходного товара.
- U-образная форма и мощность 1,5 кВт сами по себе не означают, что ТЭН рассчитан на включение без контакта с водой. Для этого изделия среда указана в маркировке как водная; сухой режим ей не соответствует.
Что сообщить для заказа ТЭН 60А
Чтобы повторить именно это исполнение, задайте развёрнутую длину 600 мм, диаметр оболочки 13 мм, U-образную форму и контактный стержень 40 мм в заделке. Отдельно подтвердите, что остаются без изменений мощность 1,5 кВт, напряжение 220 В и водная среда с кодом J.
В названии каталога есть штуцера, но их размер не приведён. Укажите требуемый тип и размер крепления: при заказе ТЭН с длиной 600 мм это отдельный параметр, который нельзя вывести из маркировки 60А 13/1,5 J 220. Если меняется мощность или напряжение, сообщите это вместе с исходными габаритами.
- Обозначение 60А 13/1,5 J 220 либо параметры вместо него: для этого изделия важны длина 600 мм, диаметр 13 мм, мощность 1,5 кВт и напряжение 220 В.
- Форму U и длину контактного стержня 40 мм в заделке; при изменении длины стержня укажите требуемый вариант, поскольку он влияет на активную длину.
- Состав среды и крепление: исходная среда обозначена кодом J, а размер штуцера в названии не задан. Уточните, остаются ли материалы и геометрия исходного исполнения.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН 60А с другой резьбой штуцера или другим креплением?
Да. Размер штуцера для ТЭН 60А 13/1,5 J 220 в названии не указан; по заказу можно выбрать штуцер с гайкой или фланец. Сообщите требуемое крепление и его размер.
Можно ли изменить длину контактного стержня 40 мм или выводы?
Да. Вместо исходных 40 мм, код A, можно заказать другой предусмотренный вариант длины, например 65 мм, код B. Также доступны резьбовые выводы или провод в термостойкой изоляции.
Можно ли оставить оболочку 13 мм, но изменить мощность или напряжение?
Да, при сохранении размеров пересчитывают электрические параметры и удельную нагрузку. Для варианта 1,5 кВт на 380 В расчётный ток - 3,9 А, сопротивление спирали - 96,3 Ом.
Можно ли заказать U-образный ТЭН без маркировки старого изделия?
Можно указать параметры для сравнения: развёрнутую длину 600 мм, диаметр 13 мм, мощность 1,5 кВт, напряжение 220 В, форму U и длину стержня 40 мм. Если известны не все размеры, приложите фото старого изделия и укажите среду.
Можно ли использовать ТЭН с кодом J для другой воды?
Код J у исполнения 60А 13/1,5 J 220 связан с водой и слабым раствором кислот при pH 5–7. Для другого состава воды нужно отдельно согласовать материал оболочки и проверить расчёт удельной нагрузки.
Подойдёт ли ТЭН 60А 13/1,5 J 220 к моему оборудованию?
Сопоставьте посадочные размеры и подключение: у этого ТЭН развёрнутая длина 600 мм, оболочка 13 мм, форма U, мощность 1,5 кВт и напряжение 220 В. Также проверьте стержень длиной 40 мм и размер штуцера, который в названии не указан.
