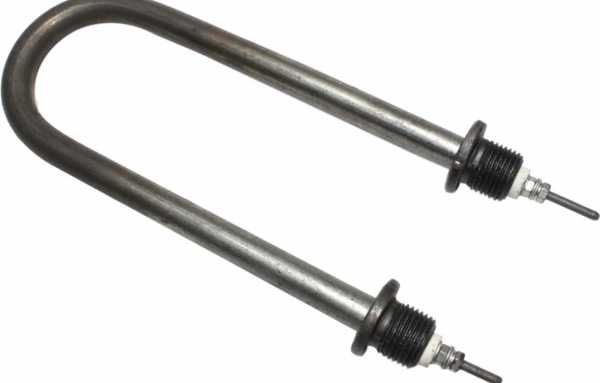

Характеристики
| Тип | ТЭН (трубчатый электронагреватель) |
|---|---|
| Материал оболочки | Нержавеющая сталь |
| Мощность | 3 кВт |
| Напряжение | 220 В |
Параметры ТЭН 3,0 кВт, 220 В при подключении группы
В названии заданы три характеристики этого изделия: мощность 3,0 кВт, напряжение 220 В и оболочка из нержавеющей стали. При подключении группы к трёхфазной сети 380/220 В элементы на 220 В соединяют звездой: каждый ТЭН получает питание между фазой и нулём звезды. Если в группе одинаковые нагреватели по 3,0 кВт, распределение их по фазам учитывают при составлении схемы, а число элементов выбирают так, чтобы нагрузка фаз была равномерной.
- Мощность одного ТЭН по названию - 3,0 кВт, рабочее напряжение - 220 В.
- Для этих значений в расчёте получены ток 13,6 А и сопротивление в рабочем режиме 16,1 Ом.
- Для группы элементов на 220 В в сети 380/220 В применяют соединение звездой.
- Оболочка изделия указана как нержавеющая сталь; пригодность материала для конкретной среды проверяют отдельно.
- Длина, диаметр трубки, форма и способ крепления в названии не заданы, поэтому одного совпадения мощности и напряжения для подбора недостаточно.
Расчёт по мощности и напряжению
| Расчётный ток | 13,6 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 16,1 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Как изменить исполнение ТЭН 3,0 кВт по заказу
Если 3,0 кВт и 220 В подходят для схемы питания, исполнение можно согласовать по месту установки, выводам и рабочей среде.
- Сейчас оболочка этого ТЭН - нержавеющая сталь → по заказу можем выполнить её из чёрной стали, нержавеющей стали или меди; возможны указанные для изделия покрытия цинком или фторопластом.
- Сейчас мощность - 3,0 кВт, напряжение - 220 В → по заказу можем рассмотреть другие значения. При сохранении размеров пересчитываем удельную нагрузку на оболочку под заданную среду.
- Крепление в названии не указано → по заказу можем выполнить штуцер с гайкой или фланец. Конкретную резьбу и размер согласуем с посадочным местом.
- Выводы в названии не заданы → можем сделать контактный стержень с резьбой и гайками либо выводы проводом в термостойкой изоляции.
- Форма и длина в названии не заданы → можем изготовить прямой ТЭН, варианты U, M, W, спираль, скрепку или исполнение по эскизу. Для этого согласуют форму изгиба и габариты после гибки.
Что показывают расчёты для других параметров
Для исполнения из названия - 3,0 кВт на 220 В - расчётный ток составляет 13,6 А, расчётное сопротивление в рабочем режиме - 16,1 Ом. Эти данные относятся к одному нагревателю. При подключении нескольких ТЭН к сети 380/220 В напряжение на элементе и схема группы должны соответствовать друг другу: для 220 В используется звезда, элементы на 380 В подключают треугольником.
Если при напряжении 220 В выбрать мощность 1,5 кВт и оставить ту же длину стержня, ток составит 6,8 А. Нагрузка на оболочку при такой длине изменится в 0,5 раза. Это отдельный вариант относительно исходного ТЭН 3,0 кВт: нагрузку нужно проверять с учётом среды, а не только по току.
При мощности 4,5 кВт на 220 В ток составит 20,5 А. Если длина стержня останется прежней, нагрузка на оболочку изменится в 1,5 раза. Для выбора такого исполнения важно оценить удельную нагрузку и согласовать её с условиями работы; значение 4,5 кВт не является заменой исходных 3,0 кВт без проверки.
Вариант 3 кВт на 380 В вместо 220 В даёт расчётный ток 7,9 А и сопротивление спирали 48,1 Ом. Здесь спираль пересчитывают, а размеры остаются. Для группы ТЭН на 380 В в сети 380/220 В применяют треугольник; это другая схема, чем для рассматриваемого исполнения на 220 В. При запросе такого варианта нужно указать напряжение на каждом элементе, а не только напряжение сети.
Как читать обозначение ТЭН по ГОСТ 13268-88
В названии этого ТЭН есть мощность 3,0 кВт, напряжение 220 В и указание на оболочку из нержавеющей стали. Полной маркировки по ГОСТ 13268-88 здесь нет: обозначение среды и геометрии не приведено. Поэтому по одному названию нельзя назначить изделию буквенный код среды или подтвердить его пригодность для конкретного процесса.
ГОСТ 13268-88 связывает буквенный код среды с допустимой удельной поверхностной мощностью и рекомендуемым материалом оболочки. Например, для воды и слабых растворов кислот в таблице указан код J с рекомендуемой нержавеющей жаростойкой сталью; для воздуха с циркуляцией предусмотрены другие коды, зависящие от условий работы. Эти обозначения относятся к правилам стандарта и сами по себе не подтверждают назначение данного ТЭН.
При подборе замены маркировку старого нагревателя сопоставляют с параметрами этого изделия: 3,0 кВт, 220 В и нержавеющая сталь. Дополнительно проверяют форму, крепление и размеры. Для группового подключения к сети 380/220 В отдельно уточняют, что на каждом элементе должно быть 220 В при соединении звездой.
Какие данные подготовить для ТЭН 3,0 кВт, 220 В
Для заказа ТЭН по размерам одного значения мощности недостаточно: у изделия в названии не приведены геометрия и крепление. Уточните, что требуется исполнение на 3,0 кВт и 220 В с оболочкой из нержавеющей стали, затем добавьте параметры посадочного места. Если нагреватель изогнутый, отдельно укажите развёрнутую длину и габариты после гибки: первый размер относится к трубке до изгиба, второй описывает размещение в узле.
Сообщите также рабочую среду и схему подключения. Если рассматривается группа таких ТЭН в сети 380/220 В, важно указать количество элементов и способ распределения по фазам. Для изготовления по эскизу потребуются сведения о диаметре оболочки, форме изгиба и типе крепления; запрос «тэн на заказ» с этими данными позволяет обсуждать конкретное исполнение, а не только номинальную мощность. Этот ТЭН из нержавейки можно подбирать как замену лишь после сопоставления геометрии и подключения.
- Маркировку старого ТЭН, если она сохранилась, и подтверждение требуемых значений: 3,0 кВт, 220 В.
- Развёрнутую длину, диаметр трубки, форму изгиба и габаритную длину после гибки.
- Рабочую среду, тип крепления и сведения о подключении группы к сети 380/220 В.
Вопросы
Можно ли сделать ТЭН 3,0 кВт, 220 В с другой резьбой или креплением?
Да, по заказу для исполнения на 3,0 кВт и 220 В можем сделать штуцер с гайкой или фланец. В названии тип крепления не указан, поэтому его согласуют с посадочным местом.
Можно ли изменить выводы или длину контактного стержня?
Для ТЭН 3,0 кВт, 220 В по заказу доступны контактный стержень с резьбой и гайками либо провода в термостойкой изоляции. Длину холодной зоны согласуем для требуемого исполнения.
Можно ли заменить 3,0 кВт, 220 В на другую мощность или напряжение?
Да, но вариант нужно пересчитать: например, при 1,5 кВт и 220 В ток составит 6,8 А, а при 4,5 кВт и 220 В - 20,5 А. Для 3 кВт на 380 В расчётный ток равен 7,9 А, сопротивление спирали - 48,1 Ом; спираль пересчитывают.
Можно ли заказать ТЭН из нержавеющей стали без маркировки старого образца?
Можно передать параметры для исполнения 3,0 кВт, 220 В: размеры, форму, крепление, среду и схему подключения. Без маркировки эти данные нужны, чтобы определить требуемую геометрию и не подменять подбор одним совпадением мощности.
Подойдёт ли оболочка из нержавеющей стали для другой рабочей среды?
Название подтверждает материал оболочки данного ТЭН 3,0 кВт, 220 В, но не указывает среду применения. Для проверки нужно сообщить среду и условия работы: от них зависит допустимая нагрузка на оболочку.
Подойдёт ли ТЭН 3,0 кВт, 220 В к моему оборудованию?
По мощности и напряжению совместимость не определить: длина, диаметр и крепление в названии не указаны. Сверьте эти параметры, а при подключении группы к сети 380/220 В проверьте соединение элементов на 220 В звездой.
