Электронагреватель ТЭН 240В 8/2,6-Т-220Э

Характеристики

Маркировка по частям

Как длина 2400 мм связана с подключением к трёхфазной сети

Маркировка 240В 8/2,6-Т-220 задаёт исполнение с оболочкой диаметром 8 мм, мощностью 2,6 кВт и питанием 220 В; развёрнутая длина составляет 2400 мм. Для расчёта нагрузки учитывают активную длину 2270 мм, то есть развёрнутую длину за вычетом двух холодных зон. При этой длине удельная поверхностная мощность равна 4,56 Вт/см². Для среды T предел по ГОСТ 13268-88 составляет 5 Вт/см², запас до него равен 9 %. Расчётные параметры электрической части этого исполнения: ток 11,8 А и сопротивление в рабочем режиме 18,6 Ом. При подключении нескольких ТЭН на 220 В к трёхфазной сети 380/220 В их собирают в «звезду»: каждый элемент подключается между фазой и нулевой точкой, где напряжение составляет 220 В. Для элемента с маркировкой 240В 8/2,6-Т-220 схема «звезда» позволяет подключить его к фазе с расчётным для него напряжением. В группу включают число нагревателей, кратное трём, чтобы элементы распределились по трём фазам.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие параметры ТЭН 2,6 кВт можно изменить

Исходное исполнение имеет длину 2400 мм, оболочку диаметром 8 мм, мощность 2,6 кВт и напряжение 220 В; по заказу можно изменить конструкцию под посадочное место и питание оборудования.

• У ТЭН с развёрнутой длиной 2400 мм крепление в обозначении не задано → по заказу устанавливаем штуцер с гайкой или фланец. На этот нагреватель можно поставить штуцер с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.
• Контактный стержень этого исполнения имеет длину 65 мм, код B → вместо него делаем длину 40 мм (код A), 100 мм (код C), 125 мм (код D), 160 мм (код E), 250 мм (код F), 400 мм (код G) или 630 мм (код H). Для подсоединения выбирают резьбовые концы М4, М5 или М6 с гайками и шайбами либо провода в термостойкой изоляции.
• Если требуется изменить питание базового исполнения 2,6 кВт, 220 В, по заказу пересчитываем электрическую часть под заданное напряжение. Для этого ТЭН доступны напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В и мощность от 100 Вт; сохранение оболочки 8 мм и длины 2400 мм требует проверки удельной нагрузки для выбранной среды.
• Материал оболочки в каталожном названии не задан → для исполнения под воздух по заказу выбираем чёрную сталь при умеренной температуре оболочки либо нержавеющую или жаропрочную сталь при высокой. Для среды T в расчёте по ГОСТ рекомендована нержавеющая жаропрочная сталь.

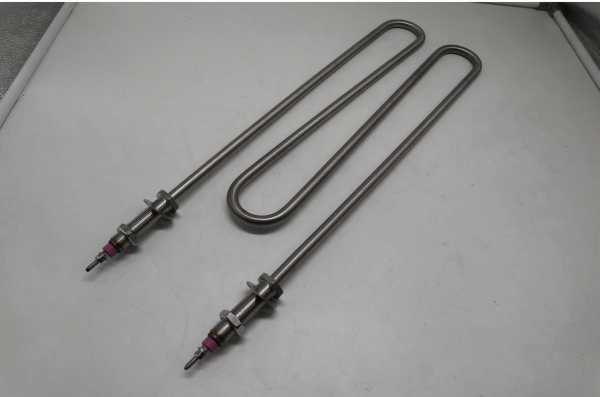

• Прямое исполнение длиной 2400 мм можно заменить конструкцией нужной формы → по заказу делаем U, W, M, Г-образный вариант, «скрепку», кольцо, спираль или оребрённую трубку, а также форму по эскизу.
• Для ТЭН мощностью 2,6 кВт дополнительно можно заказать встроенный термовыключатель или термостат. Оребрение предусмотрено как вариант для исполнения, работающего с воздухом с обдувом.

Как меняется расчёт при другой мощности или длине стержня

Если сохранить мощность 2,6 кВт, но выполнить ТЭН на 380 В, расчётный ток будет 6,8 А, а сопротивление спирали 55,5 Ом. Для этого варианта спираль пересчитывают, габариты остаются прежними. При подключении к трёхфазной сети схема должна соответствовать напряжению конкретного исполнения: рассматриваемый ТЭН рассчитан на 220 В, вариант на 380 В потребует другого расчёта спирали.

На длине этого ТЭН мощность 2 кВт даёт удельную нагрузку 3,51 Вт/см², что ниже предела 5 Вт/см² для среды T по ГОСТ 13268-88. При мощности 3,2 кВт нагрузка составила бы 5,61 Вт/см² и превысила предел. Для такого сочетания мощности и среды требуется увеличить длину либо пересмотреть условия применения.

Изменение контактного стержня также меняет активную длину при сохранении развёрнутой длины 2400 мм. Со стержнем 40 мм (код A) активная часть составит 2320 мм, а удельная нагрузка при мощности 2,6 кВт будет 4,46 Вт/см². Со стержнем 100 мм (код C) активная длина составит 2200 мм, нагрузка 4,7 Вт/см². Поэтому изменение длины вывода у исполнения 2400 мм влияет не только на присоединение, но и на расчёт активной части.

Где применяют подобные трубчатые ТЭН

Подобные трубчатые электронагреватели применяют в промышленном осушителе воздуха конденсационного типа для оттайки льда на испарителе и в сушильном барабане промышленной прачечной, где горячий воздух проходит через вращающийся барабан. В камерах полимеризации порошковой покраски нагрев используют для отверждения порошкового покрытия. Условия работы этих установок могут отличаться от указанных для ТЭН 240В 8/2,6-Т-220: его расчёт выполнен для неподвижного воздуха и газов выше 450 °C.

Подобные ТЭН используют также в подовых печах для выпечки пиццы и лепёшек, жарочных шкафах для приготовления мясных, рыбных и овощных полуфабрикатов, лабораторных сушильных шкафах для сушки образцов и термообработки проб. Для рассматриваемого исполнения важны его параметры: 2,6 кВт, 220 В, диаметр оболочки 8 мм и активная длина 2270 мм. Совпадения только по назначению оборудования недостаточно, чтобы определить, подойдёт ли элемент к конкретному узлу.

Что буква T означает для расчёта этого ТЭН

Для ТЭН 240В 8/2,6-Т-220 сочетание мощности 2,6 кВт и активной длины 2270 мм даёт удельную нагрузку 4,56 Вт/см². Буква T в обозначении связывает этот расчёт со средой неподвижного воздуха и газов выше 450 °C, для которой предел по ГОСТ 13268-88 равен 5 Вт/см².

• Рекомендуемый для среды T материал оболочки по ГОСТ - нержавеющая жаропрочная сталь.
• Запас исходного исполнения до предела удельной мощности составляет 9 %.
• При длине 2400 мм увеличение мощности до 3,2 кВт поднимает нагрузку до 5,61 Вт/см², выше предела для этой среды.
• При мощности 2 кВт на той же длине нагрузка составляет 3,51 Вт/см², ниже предела 5 Вт/см².
• Если изменить контактный стержень, следует пересчитать активную длину и нагрузку, сохраняя в расчёте мощность 2,6 кВт и заданную среду.

Какие данные нужны для ТЭН 2400 мм, 2,6 кВт, 220 В

Для изготовления ТЭН на заказ с параметрами этого исполнения укажите маркировку 240В 8/2,6-Т-220, развёрнутую длину 2400 мм, диаметр 8 мм, мощность 2,6 кВт, напряжение 220 В и рабочую среду. При изменении посадки добавьте резьбу штуцера или параметры фланца; если нужен другой вывод, укажите его длину вместо штатных 65 мм. Если маркировка старого элемента не читается, перечислите его размеры, форму и способ крепления, а также сообщите условия работы. Эти сведения позволят сравнить исходное исполнение с требуемым и проверить нагрузку для заданной среды. Для изгибного варианта укажите габариты после гибки, чтобы согласовать форму с местом установки.
