Характеристики

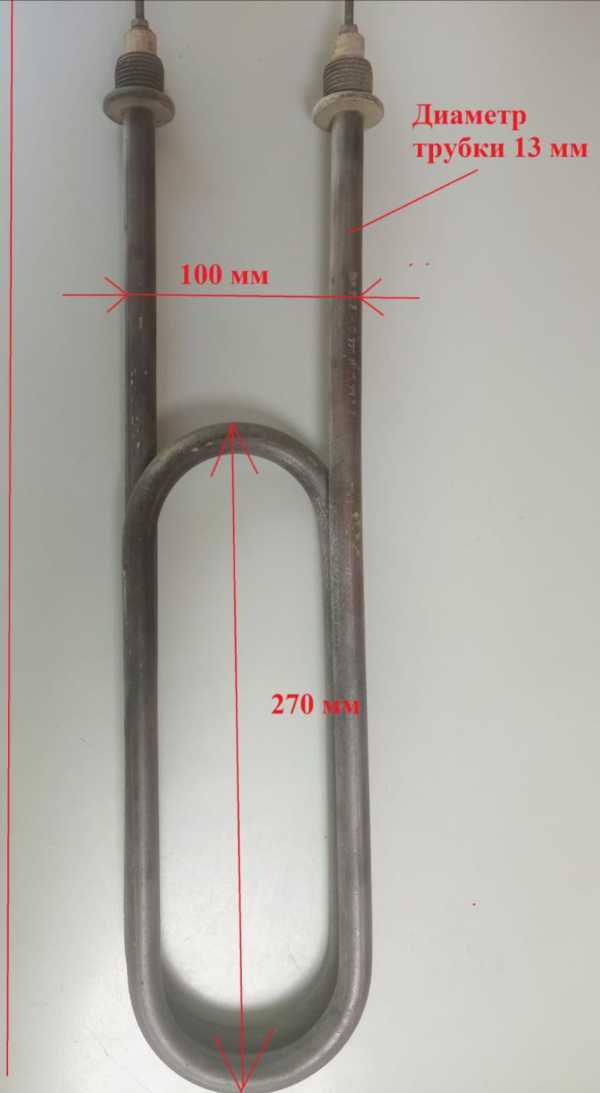

| Обозначение каталога | ЭР 2.2-0 220 УЗ RUS |
|---|---|
| Индекс | ЭР |
| Код исполнения | 2.2-0 |
| Напряжение по обозначению | 220 В |
| Напряжение | 220 В |
Материал оболочки подбирают по рабочей среде
Для изготовления ТЭН на заказ материал оболочки выбирают с учётом среды: воды, воздуха или масла. От соответствия материала условиям работы зависит ресурс нагревателя.
По заказу доступны оболочки из чёрной стали, нержавеющей стали или меди. Указание среды помогает подобрать исполнение трубчатого электронагревателя.
- В заявке укажите рабочую среду и условия нагрева.
- Материал оболочки согласуйте вместе с формой и креплением.
Для группы на 220 В используют соединение звездой
Один ТЭН подключают с учётом его номинального напряжения и параметров питания оборудования. При групповом подключении ТЭН на 220 В к сети 380/220 В их собирают в звезду: между фазой и нулём звезды будет 220 В.
Для равномерной нагрузки по фазам выбирают количество элементов, кратное трём. Мощность каждой ветви звезды должна быть одинаковой. Схема треугольник применяется для ТЭН на 380 В, а не для изделия с обозначением 220 В.
- Для звезды проверьте равенство мощности трёх ветвей.
- Перед подключением согласуйте схему с параметрами сети и оборудования.
На эскизе нужны размеры и электрические параметры
Если нужен ТЭН по размерам без привязки к старому образцу, приложите эскиз с формой изгиба и габаритами после гибки. Отдельно укажите развёрнутую длину и диаметр трубки.
Для расчёта также нужны мощность, напряжение, длина холодной зоны или контактного стержня и тип крепления. Если есть ограничения по месту установки, покажите их на чертеже.
- Развёрнутая длина, диаметр и форма изгиба.
- Мощность, напряжение, холодная зона и крепление.
Изгиб и крепление задают по посадочному месту
Форму ТЭНа выбирают по геометрии оборудования: прямую, U-, M-, W-образную, спиральную, скрепку или по эскизу. Для повторения старого элемента снимите его габаритную длину и размеры после гибки.
Возможны крепление штуцером с гайкой или на фланце. В эскизе укажите резьбу либо размеры фланца и межосевое расстояние, если оно важно для установки.
- Укажите тип крепления и размеры посадочного места.
- Для замены нагревательного элемента приложите фото старого изделия.
Обозначение сверяют с паспортом и напряжением
В названии товара приведено обозначение ЭР 2.2-0 220 УЗ RUS. По имеющимся данным можно уверенно выделить напряжение 220 В; остальные части обозначения без расшифровки в паспорте не интерпретируем.
При подборе по ГОСТ 13268-88 сверяют номинальное напряжение и параметры изделия с маркировкой или паспортом. Одного совпадения обозначений недостаточно, если отличаются размеры или способ подключения.
- Сверьте напряжение со схемой питания.
- Сопоставьте размеры и крепление с посадочным местом.
Для расчёта соберите данные об элементе и оборудовании
Для подбора по образцу приложите маркировку со старого ТЭН или фото. Если маркировка отсутствует, укажите размеры, электрические параметры, среду и крепление.
По этим данным можно подготовить тэн по размерам для конкретного оборудования.
- Маркировка, модель оборудования или фото старого ТЭН.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда.
- Тип крепления, резьба или фланец, межосевое расстояние.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
Это можно определить по напряжению, размерам, форме и креплению. Сверьте обозначение 220 В и параметры посадочного места.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да. Нужны размеры старого элемента, форма изгиба, мощность и напряжение по шильдику оборудования или его паспорту, а также данные о креплении.
Можно ли установить ТЭН в другую среду: воду, воздух или масло?
Не следует менять рабочую среду без согласования исполнения. Для подбора укажите среду и условия работы, чтобы выбрать материал оболочки.
Как проверить старый ТЭН?
Для проверки утечки на корпус мультиметром один щуп прикладывают к контактному стержню, другой к оболочке. Звуковой сигнал или малое сопротивление указывают на возможную утечку.
Что прислать для расчёта?
Пришлите маркировку или фото, размеры и форму, мощность, напряжение, рабочую среду и сведения о креплении. Для элемента по эскизу добавьте габариты после гибки.
Как подключить несколько ТЭН к трёхфазной сети?
ТЭН на 220 В в сети 380/220 В соединяют звездой, ТЭН на 380 В - треугольником. Для равномерной нагрузки число элементов выбирают кратным трём, а мощность ветвей звезды делают одинаковой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
