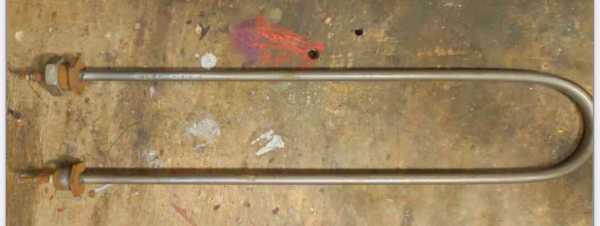

ТЭН водонагревателя 380 В, 2,5 кВт, длина 650 мм, ширина 70 мм, резьба 20 мм

Характеристики

Где стоит такой нагреватель

Как ТЭН длиной 650 мм установлен в бойлере

В накопительном водонагревателе нагреватель находится внутри бака. Его устанавливают через боковой или нижний фланец либо через резьбовую втулку; рядом может крепиться магниевый анод. Для этой позиции известны длина 650 мм, ширина 70 мм и резьба диаметром 20 мм. Чтобы понять, встанет ли ТЭН в бак, сопоставьте эти параметры с прежней деталью и проверьте конструкцию самого узла: резьбовой ввод и фланцевое крепление требуют разных посадочных размеров.

Мокрый трубчатый электронагреватель соприкасается с водой. Если на оболочке нарастает накипь, тепло отводится хуже, спираль внутри перегревается и может перегореть. Коррозию трубки связывают с истощением или отсутствием магниевого анода. Примеры водонагревателей с подобными узлами - Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry и Thermex HIT 15-U Pro. Упоминание этих моделей помогает определить тип оборудования; для замены всё равно нужно сверить с его узлом длину 650 мм, ширину 70 мм и резьбу 20 мм.

• Сравните с прежним нагревателем длину 650 мм и ширину 70 мм: это габариты данной позиции, от которых зависит расположение детали внутри бака.
• Уточните, как устроено крепление водонагревателя. Диаметр резьбы 20 мм указан для товара, но сам по себе он не определяет тип посадочного узла.
• При осмотре узла оцените наличие накипи и состояние магниевого анода. Для мокрого ТЭНа накипь связана с перегревом спирали, а отсутствие анода - с риском коррозии оболочки.

Замена ТЭНа 2,5 кВт: что проверить по порядку

Перед подбором замены запишите параметры этой позиции: 380 В, 2,5 кВт, длина 650 мм, ширина 70 мм, резьба диаметром 20 мм. Затем сравните их со снятым нагревателем и способом его установки.

1. Отключите водонагреватель от электропитания и подготовьте его к демонтажу с учётом конструкции конкретного оборудования.
2. Снимите старый ТЭН и перепишите маркировку, если она сохранилась на выводе или крепёжной части.
3. Сопоставьте электрические параметры: у рассматриваемой позиции указаны 380 В и 2,5 кВт.
4. Измерьте длину и ширину снятой детали, сравнив с указанными для товара 650 мм и 70 мм. Также проверьте форму нагревательной части.
5. Осмотрите посадочное место: сравните крепление и резьбу. Для этой позиции указан диаметр 20 мм, но при отличающейся конструкции узла требуется другое исполнение.
6. После установки заполните накопительный водонагреватель водой до включения нагрева. Перед первым пуском откройте подачу холодной воды и дождитесь выхода воздуха и ровной струи из крана горячей воды.

Как изменить исполнение ТЭНа по заказу

Исходная позиция задана параметрами 2,5 кВт, 380 В, 650 мм в длину, 70 мм в ширину и резьбой диаметром 20 мм. По заказу можем изменить исполнение, если для узла водонагревателя нужны другие электрические или монтажные параметры.

• Для этой позиции указаны 2,5 кВт и 380 В → по заказу задаём мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для примера: при 1,2 кВт на 380 В расчётный ток составляет 3,2 А, а нагрузка на оболочку при той же длине меняется в 0,48 раза; для 3,8 кВт на 380 В ток составляет 10 А, нагрузка меняется в 1,52 раза. Длину проверяем с учётом среды.
• Каталожное название задаёт резьбу диаметром 20 мм → для замены или другого узла можем изготовить штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, а также с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; доступно и фланцевое крепление. Размер выбирают по месту установки.
• Для ТЭНа длиной 650 мм материал оболочки в названии не приведён → по заказу для воды делаем оболочку из меди, нержавеющей стали AISI 304 или 12Х18Н10Т; если вода жёсткая или солёная, можно выбрать AISI 316 либо титан. Титановый ТЭН рассматривают именно как вариант материала оболочки для таких условий.
• Для детали шириной 70 мм каталожное название не уточняет тип электрических выводов → можем поставить контактный стержень с резьбой М4, М5 или М6 и гайками либо вывести провода в термостойкой изоляции.
• Для этой позиции известны длина 650 мм и ширина 70 мм, но не указана форма нагревательной части → по заказу делаем прямое, U-, W-, M- или Г-образное исполнение, скрепку, кольцо, спираль или оребрённый вариант. Дополнительно можем установить встроенный термовыключатель или термостат.

Где используют подобные ТЭН для воды

Подобные трубчатые ТЭН применяют в накопительных водонагревателях для нагрева воды в баке и в теплоаккумуляторах для догрева теплоносителя системы отопления. В электросамоваре нагреватель кипятит воду, а в аквариумном нагревателе поддерживает её температуру. Для этих устройств важно учитывать среду и монтажный узел: длина 650 мм, ширина 70 мм и резьба 20 мм у данной позиции должны соответствовать конкретному месту установки.

В полимеризаторах стоматологических вода служит средой для водяной бани, в которой обрабатывают акриловые базисы зубных протезов. В электропарогенераторах и промышленных электропарогенераторах ТЭН нагревает воду для получения технологического пара. Так применяют водяной ТЭН в разных процессах, но их режимы не определяют исполнение конкретной детали: материал оболочки, форму и крепление выбирают с учётом задачи. Для монтажа на фланец под ТЭН проверяют размеры и конструкцию ответной части.

Что сообщить для подбора замены

Чтобы сопоставить старый нагреватель с этой позицией для водонагревателя, передайте данные детали и оборудования. Ориентиры товара: 2,5 кВт, 380 В, длина 650 мм, ширина 70 мм и резьба диаметром 20 мм.

1. Маркировку со старого ТЭН, если она сохранилась на выводе или крепёжной части.
2. Длину, ширину и форму старого нагревателя для сравнения с габаритами 650 на 70 мм.
3. Его мощность и напряжение для проверки соответствия значениям 2,5 кВт и 380 В.
4. Тип крепления и диаметр резьбы; у этой каталожной позиции указан диаметр 20 мм.
5. Среду, в которой работает нагреватель, и модель водонагревателя.
6. Фотографию старого ТЭН и места его установки, если маркировки нет.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
