ТЭН 100А13/5,0Р220, Ф2, штуцер М18*1

Характеристики

Маркировка по частям

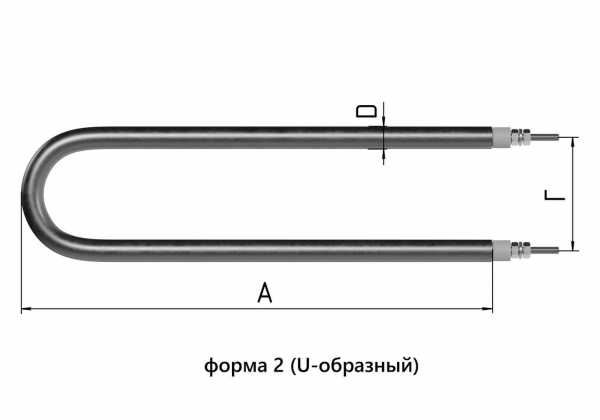

Ф2, 1000 мм и 5 кВт: что показывает маркировка

Такой трубчатый электронагреватель можно подбирать как тэн для воды, если совпадают форма, длина, посадка и электрические параметры. В обозначении 100А13/5,0Р220 зашифрованы диаметр оболочки 13 мм, мощность 5 кВт и напряжение 220 В; остальные данные уточняют длину контактного стержня, среду и форму. Для замены важно учитывать сочетание этих параметров, а не ориентироваться только на мощность.

При развёрнутой длине 1000 мм и стержне 40 мм активная длина по расчёту составляет 920 мм. Для исходной мощности 5 кВт расчётный ток равен 22,7 А, сопротивление в рабочем режиме - 9,7 Ом. Форма Ф2 и штуцер М18*1 задают монтажное исполнение, а маркировка среды P указывает на воду и слабые растворы щелочей с pH 7–9.

• Удельная поверхностная мощность по активной длине - 13,31 Вт/см². Предел для среды по ГОСТ 13268-88 составляет 15 Вт/см².
• Запас до этого предела равен 11%. При изменении мощности, длины или стержня нагрузку нужно оценивать заново.
• Для расчётной среды ГОСТ рекомендует оболочку из углеродистой стали. Фактический материал этого ТЭН в маркировке не указан.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Как изменить штуцер, выводы и форму Ф2

Исходное исполнение 100А13/5,0Р220 имеет форму Ф2, развёрнутую длину 1000 мм, стержень 40 мм и штуцер М18*1. По заказу эти монтажные параметры можно изменить; мощность 5 кВт и напряжение 220 В задаются отдельно и при необходимости пересчитываются.

• На ТЭН с формой Ф2 установлен штуцер М18*1 → вместо него можно задать другую метрическую или трубную резьбу либо фланец под бак.
• У исходного варианта стержень 40 мм, код A → доступны длины 65, 100, 125, 160, 250, 400 и 630 мм. Для ТЭН мощностью 5 кВт выводы также можно выполнить с резьбой М4, М5 или М6 с гайками и шайбами либо проводом в термостойкой изоляции.
• Оболочка этого ТЭН имеет диаметр 13 мм, а материал в обозначении не задан → при сохранении диаметра и длины 1000 мм можно выбрать медь, AISI 304 или 12Х18Н10Т. Для воды с повышенным содержанием солей доступны AISI 316 или титан.
• В маркировке указаны 5 кВт и 220 В → по заказу можно задать другие значения мощности и напряжения; для длины 1000 мм удельную нагрузку пересчитываем под выбранную среду.
• Развёрнутая длина исходного элемента - 1000 мм, форма задана как Ф2 → можно заказать другую форму, в том числе прямую, U-, W-, M- или Г-образную, скрепку, кольцо, спираль, оребрённый вариант или исполнение по эскизу. Для конфигурации 5 кВт, 220 В дополнительно можно предусмотреть встроенный термовыключатель или термостат.

Что меняют расчётные варианты

Если вместо стержня 40 мм выбрать 65 мм, при той же развёрнутой длине 1000 мм активная часть составит 870 мм. Для мощности 5 кВт удельная нагрузка возрастёт с исходных 13,31 до 14,07 Вт/см². Это ниже предела 15 Вт/см² для среды P по ГОСТ 13268-88, но запас до предела будет меньше исходных 11%. Изменение стержня поэтому влияет не только на положение выводов, но и на расчётную нагрузку оболочки.

Мощность 3,8 кВт при той же длине даёт удельную нагрузку 10,11 Вт/см², что укладывается в предел 15 Вт/см² для этой среды. При мощности 6,2 кВт нагрузка составит 16,5 Вт/см² и превысит предел. Для такого варианта по расчёту нужна большая длина или другая среда; увеличивать мощность в исполнении 1000 мм без учёта нагрузки нельзя.

При переходе с 220 на 380 В и сохранении мощности 5 кВт расчётный ток составит 13,2 А, сопротивление спирали - 28,9 Ом. Это расчёт для ТЭН с геометрией данного исполнения: развёрнутой длиной 1000 мм и формой Ф2. Исходная маркировка задаёт 220 В, а расчёт для неё даёт ток 22,7 А и сопротивление 9,7 Ом.

Где применяют подобные водяные ТЭН

Подобные трубчатые ТЭН применяют в термопотах для кипячения воды и последующего поддержания её горячей, а также в водяных лабораторных банях для термостатирования проб и нагрева реактивов. Такой тип нагревателя ставят в электросамовары, где он непосредственно нагревает воду в баке. Форма Ф2, длина 1000 мм и штуцер М18*1 описывают рассматриваемый ТЭН, но сами по себе не подтверждают его посадку в конкретное устройство.

Подобные нагреватели применяют в промышленных бойлерах для подготовки горячей воды ГВС и в промышленных или канальных увлажнителях, где воду нагревают до кипения для образования пара. Также ими защищают воду от замерзания в чашах градирен и открытых бассейнах охлаждения чиллеров во время зимнего простоя. Для этих задач нужно сопоставить крепление, геометрию и электрические параметры оборудования с исполнением ТЭН. Термин «ТЭН для водонагревателя» описывает подобную область применения, но не заменяет проверку штуцера и размеров.

Материал оболочки для исполнения 100А13/5,0Р220

У ТЭН с маркировкой 100А13/5,0Р220 оболочка имеет диаметр 13 мм, но её материал в обозначении не указан. Для расчётной среды P ГОСТ 13268-88 рекомендует углеродистую сталь. При заказе элемента длиной 1000 мм, мощностью 5 кВт и формой Ф2 материал можно указать отдельно: доступны медь, AISI 304 и 12Х18Н10Т.

Если фактическая вода жёсткая или солёная, для оболочки диаметром 13 мм можно рассмотреть AISI 316 или титан. Выбор материала не меняет заданные параметры: мощность 5 кВт, напряжение 220 В, форму Ф2 и штуцер М18*1. Состав воды стоит сообщить при заказе, чтобы исполнение оболочки соответствовало рабочей среде.

Для исходного варианта удельная нагрузка составляет 13,31 Вт/см² при пределе 15 Вт/см² по ГОСТ для среды P. Если одновременно с материалом меняются мощность или длина 1000 мм, расчёт необходимо выполнить для новой конфигурации. Так можно отдельно проверить материал оболочки и тепловую нагрузку, не подменяя одно другим.

Что сообщить для ТЭН с креплением М18*1

Чтобы заказать исполнение по маркировке 100А13/5,0Р220, укажите, нужно ли сохранить длину 1000 мм, диаметр оболочки 13 мм, мощность 5 кВт, напряжение 220 В и форму Ф2. Отдельно подтвердите штуцер М18*1 и стержень длиной 40 мм. Если параметры отличаются, перечислите нужные значения: так можно проверить посадку и пересчитать электрическую часть.

Если маркировки нет, для подбора этого водяного ТЭН понадобятся данные старого нагревателя и места установки. Для исполнения Ф2 опишите изгиб и расстояния между участками, а крепление обозначьте отдельно: штуцер с резьбой или фланец. При изменении мощности либо напряжения укажите требуемые значения, а не только модель оборудования.

• Маркировка старого ТЭН, если она сохранилась, и фотография нагревателя вместе с узлом установки.
• Для повторения Ф2: развёрнутая длина 1000 мм либо длина и форма после гибки, диаметр оболочки 13 мм, а также требуемая резьба вместо М18*1 или параметры фланца.
• Требуемые мощность, напряжение и среда. Для исходного исполнения это 5 кВт, 220 В и вода со слабым раствором щелочей pH 7–9.
